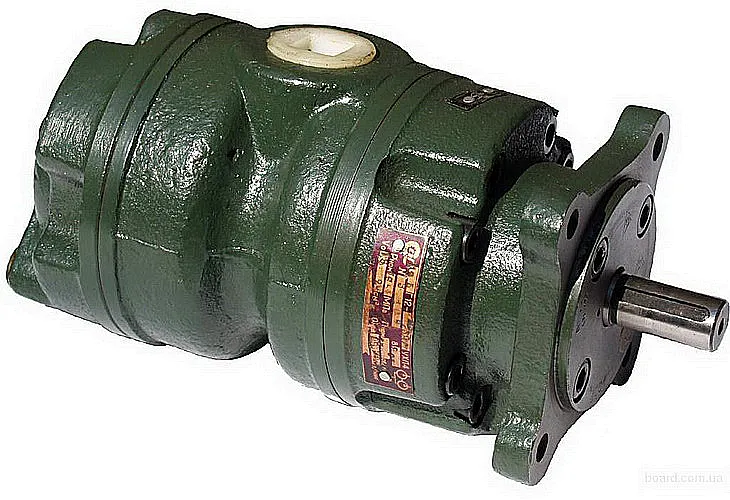

Гидравлический насос пластинчатый 8БГ12-21М – нерегулируемый агрегат двукратного действия, предназначенный для создания постоянного потока минерального масла в гидравлических системах промышленного оборудования. Его основная функция – надежное обеспечение двух независимых контуров или объединение потоков для увеличения общей производительности гидростанции.
Описание и назначение
Изделие представляет собой двухпоточный пластинчатый гидронасос габарита 1+1. Он нашел широкое применение в гидросистемах металлообрабатывающих станков, прессового оборудования, технологических линий и других промышленных установок. Конструкция насоса обеспечивает стабильную подачу рабочей среды под высоким давлением.
Основные параметры
Масса устройства составляет 16 кг. Габаритные размеры: 290 мм в длину, 250 мм в ширину и 180 мм в высоту. Данный параметр важен для проектирования монтажного пространства. Код ТН ВЭД для подобного оборудования, как правило, относится к группе 8413 (насосы для жидкостей).
| Параметр | Значение |
|---|
| Масса, кг | 16 |
| Длина, мм | 290 |
| Ширина, мм | 250 |
| Высота, мм | 180 |
Инженер настраивает гидросистему и бормочет: «Вот поставлю этот насос пластинчатый 8БГ12-21М – и всё заработает, как часы». Коллега из соседнего цеха кричит: «А у тебя масло-то залито?»
Технические характеристики
Ключевые параметры насоса определяют его область применения и совместимость с существующими системами. Ниже приведены основные эксплуатационные и конструктивные характеристики.
| Характеристика | Значение | Примечание |
|---|
| Рабочий объем, см³ | 8 + 8 | Для каждого потока |
| Номинальная подача, л/мин | 9 / 9 | Суммарно 18 л/мин |
| Рабочее давление номинальное/предельное, МПа | 12,5 / 14,0 | |
| Давление на входе, МПа | 0,02 | Требование к подводу |
| Частота вращения номинальная/мин./макс., об/мин | 1500 / 1200 / 1800 | |
| Номинальная мощность, кВт | 17,2 | Требования к приводу |
| Ресурс работы до 90%, часов | 5000 | При соблюдении условий |
| Диапазон температур масла, °С | от +10 до +50 | |
| Температура окружающей среды, °С | от 0 до +50 | |
| Вязкость рабочей среды, сСт | 17 – 213 | Тип рабочей среды – минеральные масла |
| Уровень шума, дБА | не более 82 | |
| Направление вращения | Правое (со стороны привода) | Левое – по спецзаказу |
| Габарит | 1+1 | |
Преимущества и особенности эксплуатации
Выбор гидравлического насоса 8БГ12-21М для модернизации или ремонта оборудования предоставляет ряд существенных преимуществ.
Стабильность давления. Конструкция пластинчатого насоса обеспечивает минимальную пульсацию потока, что положительно сказывается на работе чувствительных гидроаппаратов и увеличивает общую надежность системы.
Увеличение ресурса. Заложенный ресурс в 5000 часов до первого капитального ремонта достигается за счет оптимальных нагрузок на рабочие органы и требований к качеству масла и его фильтрации.
Удобство монтажа и обслуживания. Стандартный габарит и присоединительные размеры позволяют производить замену без серьезных доработок гидростанции. Наличие двух независимых потоков упрощает компоновку системы.
Совместимость с типовыми гидросистемами. Насос пластинчатый 8БГ12-21М рассчитан на работу с минеральными маслами, соответствующими ГОСТ и общепринятым в промышленности стандартам.
Снижение простоев. Наличие качественных запасных частей и ремкомплектов, а также отработанная сервисная процедура позволяют быстро восстановить работоспособность агрегата.
Принцип работы в гидросистеме
Насос пластинчатый 8БГ12-21М функционирует за счет вращения ротора со свободно скользящими пластинами внутри статора эллиптической формы. Центробежная сила и давление масла прижимают пластины к стенкам статора, создавая изменяющиеся полости. При вращении объем этих полостей увеличивается (зона всасывания) и уменьшается (зона нагнетания), осуществляя перекачку жидкости. В данной двухпоточной модели этот процесс происходит в двух независимых секциях, размещенных в общем корпусе, что позволяет обслуживать два гидроконтура или объединять потоки для увеличения общей производительности.
Температурный режим и срок службы
Производительность и долговечность насоса пластинчатый 8БГ12-21М напрямую зависят от соблюдения регламентированных условий. Допустимый диапазон температур рабочего масла составляет от +10°C до +50°C. Работа при более низких температурах без предварительного разогрева масла приводит к резкому росту его вязкости, кавитации и преждевременному износу. Превышение верхнего температурного предела снижает смазывающие свойства масла и ускоряет старение уплотнений.
Агрегат рассчитан на длительную работу в режиме непрерывной нагрузки при номинальных параметрах. Ресурс в 5000 часов гарантируется при использовании масла рекомендуемой вязкости (17-213 сСт), обязательном наличии фильтрации с тонкостью очистки не грубее 25 мкм и поддержании давления на входе не ниже 0,02 МПа для предотвращения кавитации. Своевременная замена масла и фильтрующих элементов – ключевые факторы, продлевающие межсервисный интервал.
Область применения
Данная модель широко используется в качестве силового агрегата в составе гидростанций и насосных групп для различного промышленного оборудования.
Типы техники и установок: гибочные и штамповочные прессы, металлорежущие станки (токарные, фрезерные, сверлильные), ножницы, подъемно-транспортное оборудование, испытательные стенды, технологические линии.
Сферы применения: машиностроение, металлообработка, ремонтные производства, выпуск строительных материалов, сервисные центры по обслуживанию спецтехники.
Ремонт и обслуживание
Наиболее подвержены износу в условиях высокого давления и загрязненного масла уплотнительные элементы, пластины и поверхности статора. Для восстановления работоспособности рекомендуется использовать оригинальные ремкомплекты.
| Наименование запчасти | Типичная причина износа |
|---|
| Комплект уплотнений (манжеты, кольца) | Высокая температура, старение резины, абразивные частицы. |
| Пластины (лопатки) | Абразивный износ из-за загрязнения масла, кавитация. |
| Торцевые распределительные диски | Износ поверхностей от трения и загрязнений. |
| Пружины пластин | Усталость металла, коррозия. |
Типичные ошибки при подборе
Неправильный выбор насоса ведет к снижению производительности, поломкам и простоям.
Выбор только по присоединительным размерам. Подбор насоса пластинчатого 8БГ12-21М должен основываться в первую очередь на требуемых давлении и расходе (производительности) системы, а не только на совпадении резьбы.
Игнорирование температуры масла. Установка насоса в систему, где температура регулярно выходит за пределы +10…+50°C, резко сокращает его ресурс.
Несоответствие типа рабочей среды. Использование жидкостей на водной основе или масел, вязкость которых не соответствует диапазону 17-213 сСт, недопустимо.
Игнорирование требований к давлению на входе. Необеспечение подпота на всасывании (менее 0,02 МПа) вызывает кавитацию и разрушение рабочих поверхностей.
Условное обозначение модели
Маркировка 8БГ12-21М имеет следующую логику:
8 – рабочий объем каждой секции насоса, см³.
БГ – тип насоса: пластинчатый гидравлический.
12 – номинальное давление, МПа (12,5 МПа).
21 – конструктивное исполнение.
М – модернизированный. Буква «М» в индексе также может указывать на климатическое исполнение УХЛ категории размещения 4.
Однопоточный вариант этой серии обозначается как БГ12-21М. Современным функциональным аналогом является насос НпЛ 8-8/16.
Габаритные и присоединительные размеры
Перед монтажом необходимо сверить как посадочные размеры на фланце привода, так и расположение окна под вал, так и конфигурацию всасывающих (S) и напорных (P) отверстий на двух торцевых крышках насоса. Это позволит избежать проблем с совместимостью при замене старого агрегата или установке на новую гидростанцию.
Примеры заказа
1. Базовая модель. Для стандартных условий эксплуатации в отапливаемом помещении заказывается насос пластинчатый 8БГ12-21М с правым вращением. Указывается полное обозначение.
2. Исполнение с левым вращением. Для специфической компоновки привода требуется насос той же модели, но с левым направлением вращения вала. Делается специальный заказ.
3. Заказ с ремкомплектом. Часто для сокращения будущих простоев вместе с насосом сразу заказывают комплект уплотнений и запасных пластин.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать насос 8БГ12-21М по параметрам моей гидросистемы?
Ключевыми критериями являются требуемое рабочее давление (не должно превышать 12,5 МПа), суммарный или поточный расход (9 л/мин на каждый поток) и тип подключения (фланец вала, резьбовые отверстия P и S). Также необходимо убедиться, что ваш привод обеспечивает номинальные 1500 об/мин и что температура масла в системе не выходит за рамки +10…+50°C.
Какие сроки поставки по России и есть ли насосы на складе?
Наличие насоса пластинчатого 8БГ12-21М на складе и сроки поставки в ваш город (Москва, Санкт-Петербург, Екатеринбург и др.) уточняйте у наших менеджеров. Для большинства регионов РФ и стран СНГ возможна оперативная организация доставки.
Можно ли эксплуатировать этот насос в неотапливаемом цеху или на улице?
Эксплуатация при температуре окружающей среды ниже 0°C недопустима без принятия специальных мер (подогрев масла в баке). Работа в пыльных помещениях требует усиленного внимания к состоямению воздушного фильтра бака и регулярной проверке фильтров в гидросистеме, так как загрязнение масла – основная причина износа пластин.
Насос 8БГ12-21М подойдет на замену старого агрегата? Как подобрать аналог?
Данный насос является серийным изделием с общепринятыми присоединительными размерами для своего габарита. Он напрямую взаимозаменяем с однопоточным БГ12-21М (при использовании одной секции) и является функциональным аналогом насоса НпЛ 8-8/16. Для точного подбора аналога под вашу систему предоставьте маркировку старого насоса или его технические параметры нашим инженерам.
Где купить и заказать
Гидравлическое оборудование и комплектующие бренда ГИДРАВЛИК поставляются на российский рынок компанией ГИДРАВЛИКА. Мы осуществляем поставки насоса пластинчатого 8БГ12-21М во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ.
Наши специалисты готовы проконсультировать по техническим параметрам, помочь с подбором аналога для вашего оборудования и оформить заказ. Для связи оставьте заявку через сайт https://777-gidra.ru или позвоните нам.
