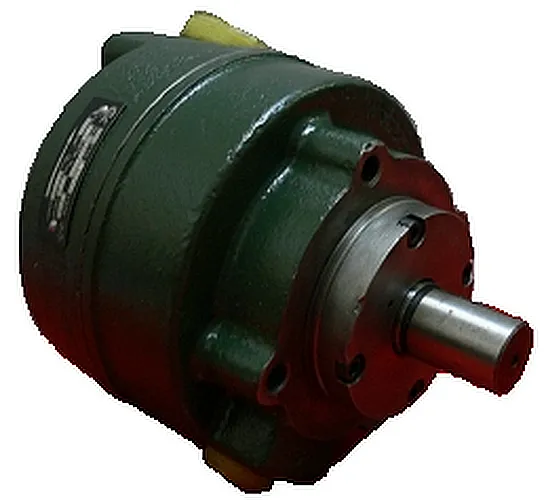

Насос пластинчатый БГ12-24М

Описание и назначение гидроагрегата

Насос пластинчатый БГ12-24М представляет собой нерегулируемый однопоточный гидравлический агрегат, относящийся ко 2-му размерному ряду. Основная задача оборудования — создание постоянного потока минерального масла в гидравлических системах промышленного назначения. Насос пластинчатый БГ12-24М характеризуется высокой надежностью и стабильностью работы даже при продолжительных нагрузках, что делает его востребованным в системах с точным дозированием рабочей жидкости под давлением. Устройство идеально подходит для гидрофицированного приводного оборудования.

Краткие параметры: масса, габариты, код ТН ВЭД

Стандартная масса устройства составляет 22 килограмма. Конструкция насоса пластинчатого БГ12-24М является компактной, что упрощает его интеграцию в существующие схемы гидросистем без существенных доработок. Официальный однозначный код товарной номенклатуры внешнеэкономической деятельности (Код ТН ВЭД) для данного вида продукции — 8413 50 000. Точные габаритные и присоединительные размеры приведены в сопроводительной технической документации.

Инженер спрашивает у начальника цеха: «Чем новый насос пластинчатый БГ12-24М отличается от старого?» — «Новый всю смену работает без перекуров, и давление держит как швейцарские часы!»

Технические характеристики и условия работы

Ниже представлены основные эксплуатационные и конструктивные параметры насоса пластинчатого БГ12-24М, определяющие его место в гидравлической схеме. Эти данные являются ключевыми для правильного подбора агрегата по производительности, давлению и условиям подключения.

Параметры рабочей среды и ресурс

Ключевые преимущества и особенности эксплуатации

Выбор насоса пластинчатого БГ12-24М обеспечивает ряд значимых эксплуатационных выгод для промышленных предприятий:

Высокая стабильность давления. Конструкция лопастного насоса обеспечивает плавную, практически безударную подачу масла, что критически важно для прецизионного оборудования, такого как станки с ЧПУ или литьевые машины. Насос пластинчатый БГ12-24М эффективно минимизирует пульсации в гидросистеме.

Увеличение межремонтного ресурса. Благодаря точной балансировке и использованию износостойких материалов, данный агрегат демонстрирует повышенный срок службы, что напрямую снижает затраты на сервисное обслуживание и уменьшает простой оборудования.

Универсальность и простота монтажа. Агрегат совместим с широким спектром типовых промышленных гидросистем. Его компактные габариты и стандартные присоединительные размеры упрощают замену вышедшего из строя насоса или модернизацию гидравлической части станка.

Низкий уровень шума. Уровень звукового давления не превышает 85 дБА, что соответствует нормам для большинства производственных помещений и способствует созданию комфортных условий труда.

Надежность в условиях циклической нагрузки. Насос пластинчатый БГ12-24М сохраняет свои характеристики при частых пусках и остановах, а также устойчив к кратковременным перегрузкам по давлению до предельных 14 МПа.

Принцип работы в гидравлическом контуре

Функционирование данного лопастного насоса основано на принципе двукратного действия. Вращающийся ротор с подвижными пластинами (лопастями), расположенными в радиальных пазах, помещен в статор, внутренняя поверхность которого имеет сложный профиль. Под действием центробежной силы пластины выдвигаются, прижимаясь к стенкам статора. При вращении объем полостей между пластинами, ротором и статором циклически изменяется. В зоне всасывания объем увеличивается, создавая разрежение и забор рабочей жидкости из гидробака через всасывающую магистраль. В зоне нагнетания объем уменьшается, вытесняя масло в напорную линию системы под рабочим давлением. Такая схема обеспечивает двойную подачу за один оборот, что повышает производительность и равномерность потока. Именно поэтому насос пластинчатый БГ12-24М обеспечивает стабильную производительность 73,9 л/мин при номинальных оборотах.

Температурный режим и факторы, влияющие на ресурс

Для обеспечения заявленного срока службы, превышающего 10 000 часов, необходимо строго соблюдать регламентированные производителем условия. Диапазон температур рабочего масла составляет от +10°C до +50°C. Работа при более низких температурах требует применения масел с соответствующей вязкостью или систем предварительного подогрева. Окружающая среда должна находиться в пределах от 0°C до +40°C. Ключевыми факторами, определяющими ресурс агрегата, являются: качество и чистота рабочего масла (обязательна установка фильтров тонкой очистки в систему), соблюдение параметров давления на входе (во избежание кавитации), стабильность частоты вращения приводного вала и своевременность технического обслуживания. Насос пластинчатый БГ12-24М предназначен для продолжительной работы в режимах S1 (непрерывная) и S3 (повторно-кратковременная).

Область применения и типовое оборудование

Благодаря своим характеристикам, насос пластинчатый БГ12-24М нашел широкое применение в различных отраслях промышленности. Он используется в качестве силового агрегата в составе гидростанций и насосных групп для следующего оборудования:

Металлообрабатывающие станки: токарные, фрезерные, шлифовальные, координатно-расточные станки с ЧПУ, где гидравлика отвечает за подачу инструмента, зажим заготовок, перемещение столов.

Прессовое оборудование: гидравлические прессы для штамповки, ковки, гибки металла, а также прессы для производства изделий из пластмасс.

Оборудование для литья под давлением (ТПА — термопластавтоматы).

Подъемно-транспортная и строительная техника: гидравлические подъемники, опрокидыватели, манипуляторы, некоторые модели экскаваторов и погрузчиков.

Деревообрабатывающее и упаковочное оборудование. Таким образом, насос пластинчатый БГ12-24М является универсальным решением для большинства задач, где требуется создать стабильный поток гидравлической жидкости со средним давлением.

Расшифровка условного обозначения модели

Индекс «БГ12-24М» несет в себе информацию о ключевых особенностях изделия. Литера «Б» обозначает базовое исполнение агрегата. Аббревиатура «Г» указывает на тип изделия — гидронасос. Цифры «12» условно обозначают размерный ряд и связанное с ним предельное номинальное давление (12,5 МПа). Число «24» является порядковым номером разработки или модификации в линейке производителя. Буква «М» в окончании маркировки означает, что данная версия является модернизированной, с улучшенными эксплуатационными характеристиками. Для двухпоточных модификаций данного насоса в обозначение добавляется цифра «5» в начале — 5БГ12-24М.

Габаритные и присоединительные размеры для монтажа

Чертеж насоса пластинчатого БГ12-24М с указанием всех монтажных и присоединительных размеров. Используйте данное изображение для проверки совместимости агрегата с посадочными местами на вашем оборудовании, а также для определения требуемых параметров приводной муфты и подвода трубопроводов. Точное соответствие размеров — залог корректной работы и отсутствия паразитных нагрузок на вал.

Типичные ошибки при подборе замены или аналога

Подбор исключительно по присоединительной резьбе. Совпадение размеров фланца или резьбы — необходимое, но недостаточное условие. Обязательно требуется проверка соответствия по рабочему объему, номинальной подаче и, особенно, по допустимому давлению.

Игнорирование требований к рабочей среде. Несоблюдение рекомендованного диапазона вязкости масла или использование несовместимых типов жидкостей (например, водомасляных эмульсий, если это не оговорено) ведет к ускоренному износу пластин и статора.

Пренебрежение условиями по давлению на входе. Кавитация, возникающая при недостаточном подпоре на всасывании, является главным деструктивным фактором для любого объемного насоса, включая насос пластинчатый БГ12-24М. Необходимо обеспечить давление на входе не менее 0,02 МПа.

Несоответствие по частоте вращения вала. Установка насоса на привод с оборотами, выходящими за диапазон 1200-1800 об/мин, приведет либо к падению производительности и КПД, либо к перегрузке и сокращению ресурса.

Варианты оформления заказа

В зависимости от требуемых параметров, заказ может быть оформлен в нескольких типовых конфигурациях:

1. Насос пластинчатый БГ12-24М, стандартное исполнение. Базовая модель с правым вращением вала, готовая к отгрузке со склада в Москве. Артикул / Обозначение в заказе: БГ12-24М.

2. Насос пластинчатый БГ12-24М с левым направлением вращения. Специальное исполнение, изготавливаемое под заказ. Требуется для реверсивных приводов или специфичных компоновок гидросистемы. Обозначение в заказе: БГ12-24М-Л. Срок изготовления уточняется дополнительно.

Вопросы и ответы по эксплуатации и поставкам

Как правильно выбрать насос пластинчатый БГ12-24М или его аналог?
Ключевыми критериями являются: требуемая производительность (л/мин), рабочее давление в системе (МПа), частота вращения приводного двигателя (об/мин) и тип присоединения (фланец, резьба). Базовая модель БГ12-24М обеспечивает подачу 73,9 л/мин при давлении 12,5 МПа и оборотах 1500 в мин. При необходимости замены на аналог (например, НпЛ 56/16) необходима консультация инженера для проверки полной совместимости по всем параметрам, включая габариты и КПД.

Какие сроки поставки по России и есть ли насосы в наличии?
Стандартная модель БГ12-24М (правое вращение) часто присутствует на нашем складе в Москве. Доставка в основные региональные центры (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает 2·4 рабочих дня. В другие города РФ и страны СНГ сроки доставки рассчитываются индивидуально, обычно в пределах 5·7 дней. Для спецзаказов (левое вращение) срок поставки составляет 10·14 дней.

Как условия эксплуатации (мороз, пыль, качество масла) влияют на работу насоса?
Эксплуатация при температуре окружающей среды ниже 0°C требует обеспечения необходимой температуры масла (+10°C и выше) при запуске. Работа в пыльных цехах требует усиленного внимания к состоянию воздушного фильтра гидробака и герметичности системы. Качество масла — критический фактор. Обязательно использование масел с вязкостью 17·213 сСт и классом чистоты не ниже 19/16/13 по ISO 4406. Наличие эффективной системы фильтрации масла продлевает ресурс насоса пластинчатого БГ12-24М в разы.

Обеспечивается ли совместимость с существующим оборудованием и как подобрать аналог?
Габаритные и присоединительные размеры БГ12-24М соответствуют распространенным промышленным стандартам. Наши инженеры готовы провести бесплатную консультацию по подбору аналога для вашей конкретной гидросистемы. Для этого необходимо предоставить паспортные данные заменяемого насоса, условия его работы и, по возможности, эскиз посадочного места. Мы подберем оптимальное решение с учетом давления, расхода и типа подключения.

Завершение

Насос пластинчатый БГ12-24М от бренда ГИДРАВЛИК, поставляемый компанией ГИДРАВЛИКА, — это проверенное решение для модернизации и ремонта промышленных гидросистем. Мы гарантируем оригинальное качество, полный пакет документов (паспорт, сертификат соответствия ТР ТС) и техническую поддержку на всех этапах. Доставка осуществляется во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Для получения подробной консультации, оформления заказа или подбора аналога свяжитесь с нашими специалистами через раздел Контакты сайта или оставьте заявку на странице товара.
