Однопоточный пластинчатый гидронасос нерегулируемого типа БГ12-22М предназначен для создания постоянного потока рабочей жидкости в системах промышленного оборудования. Данную модель применяют в гидроприводах станков, прессов, машин и других агрегатов, требующих надежного источника давления.
Описание и назначение
Насос пластинчатый БГ12-22М представляет собой агрегат двукратного действия, обеспечивающий стабильную подачу минерального масла. Основная задача изделия – преобразование механической энергии вращения вала в энергию потока гидравлической жидкости под давлением. Этот пластинчатый насос первого габарита характеризуется высокой равномерностью потока, что критично для прецизионных систем.
Масса стандартного исполнения составляет 9.5 кг. Код ТН ВЭД – 8413 60 900 0. Габаритные размеры варьируются в зависимости от типа присоединения и комплектации, типичные габариты для 1 габарита.
| Основные размеры и вес |
БГ12-22М |
| Масса, кг |
9,5 |
| Габарит по ГОСТ |
1 |
| Типичная длина, мм |
~220 |
| Типичная ширина, мм |
~180 |
| Типичная высота, мм |
~160 |
На стройплощадке спрашивают: «Почему у вас насос пластинчатый БГ12-22М такой тихий?». Инженер отвечает: «Потому что он не знает, как тяжело ему будет на следующей смене».
Технические параметры насоса БГ12-22М
Технические характеристики определяют возможности применения насоса пластинчатого БГ12-22М в конкретных гидравлических контурах. От корректности подбора по этим данным зависит стабильность работы всей системы.
| Технические характеристики насоса |
БГ12-22М |
| Рабочий объем, см³ |
16 |
| Номинальная подача, л/мин |
19,4 |
| Давление на выходе, МПа |
номинальное |
12,5 |
| предельное |
14 |
| Давление на входе, МПа |
0,02 |
| Частота вращения, об/мин |
Номинальная |
1500 |
| Минимальная |
1200 |
| Максимальная |
1800 |
| Номинальная мощность, кВт |
5,65 |
| КПД, % |
70 |
| Параметры эксплуатации |
Насос БГ12-22М |
| Климатическое исполнение |
УХЛ4 |
| Температура рабочей среды, °С |
Минимальная |
+10 |
| Максимальная |
+50 |
| Тип рабочей среды |
Минеральные масла (ИГП, И-20А и аналоги) |
| Диапазон вязкости масла, сСт |
17-213 |
| Уровень шума, дБА |
≤72 |
| Направление вращения вала |
Правое (со стороны привода) |
Преимущества и особенности эксплуатации
Выбор насоса БГ12-22М для модернизации или ремонта гидросистемы дает ряд ощутимых преимуществ:
1. Высокая стабильность давления. Конструкция пластинчатого насоса двукратного действия обеспечивает минимальную пульсацию потока, что снижает вибрационную нагрузку на трубопроводы и исполнительные механизмы.
2. Увеличенный ресурс работы. Грамотная геометрия рабочей камеры и использование износостойких материалов для пластин и статора способствуют длительной эксплуатации даже при циклических нагрузках.
3. Простота монтажа и обслуживания. Стандартизированные присоединительные размеры и фланцы 1 габарита позволяют интегрировать насос пластинчатый БГ12-22М в большинство типовых гидростанций без сложных доработок. Конструкция предусматривает возможность относительно легкой замены изнашиваемых элементов.
4. Совместимость с типовыми системами. Агрегат работает на распространенных минеральных маслах и легко встраивается в контуры с типовой фильтрацией.
Принцип работы пластинчатого насоса
Принцип действия насоса пластинчатого БГ12 основан на изменении объема рабочих камер, образованных пластинами (лопатками), ротором и статором. Вращение ротора приводит к перемещению пластин, которые под действием центробежной силы прижимаются к внутренней поверхности статора эллиптической формы. Это движение попеременно увеличивает и уменьшает объем камер, осуществляя всасывание жидкости через входной патрубок и её нагнетание через выходной. Двукратное действие означает, что за один оборот вала процесс всасывания и нагнетания происходит дважды, что повышает равномерность подачи.
Температурный режим и срок службы
Допустимый диапазон температур рабочего масла для насоса пластинчатого БГ12-22М составляет от +10°C до +50°C. Работа при более низких температурах возможна только после предварительного прогрева масла в баке, иначе резко возрастает вязкость, что ведет к кавитации и повышенному износу.
Устройство рассчитано на продолжительную работу в режиме S1 (непрерывная). Ресурс агрегата напрямую зависит от соблюдения условий эксплуатации, ключевыми из которых являются:
- Качество и чистота рабочей жидкости. Необходимо использование масел, соответствующих ГОСТ, и поддержание требуемого класса чистоты путем своевременной замены фильтров. Попадание абразивных частиц — основная причина износа пластин и рабочих поверхностей.
- Соблюдение давления на входе. Поддержание минимального подпота (не менее 0.02 МПа) во избежание кавитации.
- Регулярность сервисного обслуживания. Визуальный контроль герметичности, проверка уровня шума и производительности.
При соблюдении всех условий, межремонтный период может составлять несколько тысяч моточасов.
Область применения и оборудование
Модель БГ12-22М широко применяется в различных отраслях промышленности в качестве силового источника для гидросистем:
- Металлообрабатывающее оборудование: токарные, фрезерные, шлифовальные станки с гидроприводом подач и зажимными устройствами.
- Прессовое оборудование: гидравлические прессы для штамповки, гибки, вырубки.
- Литейное оборудование: машины для литья под давлением.
- Деревообрабатывающие станки.
- Общепромышленные гидростанции и насосные группы для испытательных стендов и вспомогательных систем.
Данный пластинчатый насос обеспечивает надежную работу там, где требуется стабильная, но не рекордно высокая производительность в сочетании с надежностью.
Ремкомплект и часто заменяемые детали
Большинство отказов насоса связано с естественным износом уплотнений и рабочих органов. Для проведения ТО и ремонта используют ремкомплекты.
| Наименование детали |
Причина и признаки износа |
| Пластины (лопатки) |
Основной рабочий орган. Износ по толщине и радиусе концов приводит к падению производительности и давления. Признак – увеличение шума и снижение эффективности. |
| Уплотнительные кольца (манжеты) вала |
Износ и старение резины вызывает наружную течь масла по валу. Замена требуется при появлении капель. |
| Торцевые распределительные диски |
Изнашиваются рабочие поверхности, контактирующие с пластинами и ротором. Признак – внутренние перетечки и рост температуры масла. |
| Резиновые уплотнения корпусных разъемов |
Потеря эластичности ведет к наружной течи в местах стыков корпуса. |
| Подшипники ротора |
Вырабатывают ресурс при высоких нагрузках или недостаточной смазке. Признак – гул, вибрация, люфт вала. |
Типичные ошибки при подборе насосов
При выборе насоса пластинчатого БГ12-22М или его аналогов инженеры часто допускают следующие ошибки:
1. Подбор только по присоединительным размерам, без учета требуемого расхода и номинального давления в системе. Это может привести либо к недостаточной производительности, либо к работе на предельном режиме, сокращающем ресурс.
2. Игнорирование температуры окружающей среды и масла. Работа при низких стартовых температурах без предварительного прогрева неминуемо ведет к кавитационному разрушению.
3. Несоответствие типа рабочей среды. Применение жидкостей на синтетической основе или со специальными присадками, не рекомендованными производителем, может вызвать разрушение уплотнительных материалов.
4. Пренебрежение требованиями к фильтрации. Установка насоса в систему с загрязненным маслом или неработающими фильтрами – прямая причина быстрого износа пластин и дорогостоящего ремонта.
5. Неправильный подбор по направлению вращения. Стандартное исполнение насоса пластинчатого БГ12-22М – правое вращение. Для обратного направления требуется специальный заказ.
Условное обозначение (шифр)
Расшифровка условного обозначения модели БГ12-22М:
- БГ – насос гидравлический пластинчатый.
- 12 – номинальное давление в МПа (12.5 МПа).
- 22 – номер модели в серии.
- М – модернизированное исполнение.
В линейке также представлена двухпоточная модификация 5БГ12-22М, конструктивно объединяющая два насоса в одном корпусе.

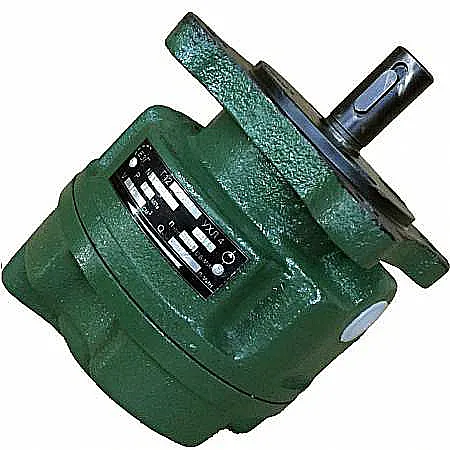

Внешний вид насоса БГ12-22М. Видны фланцы всасывающего и нагнетательного патрубков, а также приводной вал.
Совместимость и габариты
Для успешного монтажа насоса пластинчатого БГ12-22М вместо вышедшего из строя аналога необходимо сверить не только фланцевое или резьбовое соединение, но и межосевые расстояния крепления, вылет и диаметр вала, а также вес агрегата. Важно обеспечить соосность привода и наличие надежной опоры. Основные габаритные и присоединительные размеры указаны в техническом паспорте изделия.
Примеры оформления заказа
Для корректного заказа необходимо указать полное обозначение и требуемые опции:
1. Базовая модель: Насос пластинчатый БГ12-22М, правое вращение, климат УХЛ4.
2. Аналог (замена): Насос лопастной НПл 16/16, для замены в существующей системе.
3. Спецификация: Насос 5БГ12-22М (двухпоточный) для гидростанции с двумя независимыми контурами.
Уточнить наличие, сроки поставки и получить точный коммерческий расчет можно, оставив заявку через сайт или по телефону.
