Двухпоточный пластинчатый насос модели 5БГ12-21М — это гидравлический агрегат габарита 1+1, спроектированный для одновременной эффективной работы двух независимых контуров в промышленных гидросистемах. Основная функция устройства заключается в обеспечении стабильной подачи минерального масла под высоким давлением в системы управления и привода станков, прессового оборудования, специальной и сельскохозяйственной техники.

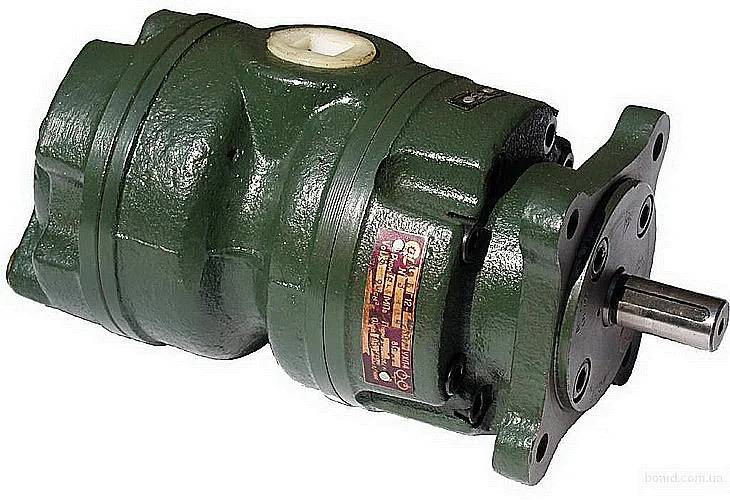

Габариты, вес и код товарной номенклатуры
При подборе оборудования для модернизации или замены ключевое значение имеют габаритные размеры и присоединительные параметры. Насос пластинчатый 5БГ12-21М отличается компактным исполнением, что облегчает его монтаж в стеснённых условиях.
Масса изделия: 16 кг
Код ТН ВЭД: 8413.50.000 0
Габаритные размеры моделей серии:
| Параметр |
Значение, мм |
| Длина |
290 |
| Ширина |
250 |
| Высота |
180 |
Заходит как-то насос пластинчатый 5БГ12-21М в бар. Бармен спрашивает: «Что будете?». А он в ответ: «Минеральное, 12.5 МПа, и быстро, у меня два контура ждут!»
Полные технические характеристики модели
Для точного встраивания в технологический процесс и подбора аналогов необходимо опираться на детальные технические параметры. Ключевые характеристики насоса пластинчатого 5БГ12-21М представлены в таблице.
| Наименование параметра |
Значение |
| Рабочий объем (1-й / 2-й контур), см³ |
5 / 8 |
| Номинальная подача (1-й / 2-й контур), л/мин |
5.4 / 9.0 |
| Номинальное давление на выходе, МПа |
12.5 |
| Предельное давление на выходе, МПа |
14.0 |
| Минимальное давление на входе, МПа |
0.02 |
| Рабочий диапазон частоты вращения, об/мин |
1200 – 1800 |
| Масса (нетто), кг |
16 |
Конструкция и принцип работы гидроагрегата
Работа насоса пластинчатого 5БГ12-21М основана на принципе двукратного действия пластин. Вал насоса приводит во вращение ротор, в пазах которого свободно установлены пластины. При вращении под действием центробежной силы и давления масла пластины выдвигаются, прижимаясь к внутренней поверхности статора эллиптической формы. Это движение создаёт переменные рабочие камеры, где при увеличении объёма происходит всасывание рабочей жидкости, а при уменьшении — её нагнетание в напорную линию. Двухпоточность реализована за счёт раздельного отвода масла от каждой группы камер, позволяя независимо запитать два гидравлических контура с разной производительностью.
Преимущества и особенности эксплуатации
- Снижение эксплуатационных затрат: Два независимых потока от одного агрегата уменьшают общее количество насосов в системе, снижая затраты на обслуживание и упрощая компоновку гидростанции.
- Высокая стабильность давления: Конструкция обеспечивает минимальную пульсацию потока, что критически важно для точной работы прецизионного станка или пресса.
- Увеличенный ресурс работы: Использование долговечных материалов для пластин и корпуса, а также сбалансированная конструкция вала обеспечивают заявленный срок службы в 5000 моточасов при соблюдении условий.
- Универсальность подключения: Совместимость с распространёнными типами приводов и стандартными присоединительными размерами облегчает интеграцию в существующие системы.
- Адаптивность к качеству масла: Способность эффективно работать с минеральными маслами в широком диапазоне вязкости от 17 до 213 сСт.
Температурный режим и факторы, влияющие на ресурс
Для долговечной и безотказной работы насоса пластинчатого 5БГ12-21М необходимо соблюдение предписанных условий.
Температурный диапазон:
Температура рабочей жидкости (масла): от +10°C до +50°C.
Температура окружающей среды: от 0°C до +50°C.
Ресурс гидроагрегата напрямую зависит от качества подготовки рабочей среды. Обязательным условием является установка фильтров тонкой очистки на линии всасывания и напора для удаления механических примесей. Также на срок службы влияет регулярность сервисного обслуживания и контроль за состоянием уплотнений. Режим работы допускается как непрерывный, так и циклический, в рамках указанных параметров частоты вращения и давления.
Область применения и типичное оборудование
Насос пластинчатый 5БГ12-21М рассчитан на жесткие условия промышленной эксплуатации. Он применяется в качестве источника гидравлической энергии для широкого спектра оборудования:
- Кузнечно-прессовое оборудование (гидравлические прессы, гильотинные ножницы).
- Металлообрабатывающие станки (токарные, фрезерные, шлифовальные).
- Промышленные линии автоматической упаковки и розлива.
- Сельскохозяйственная и строительная спецтехника (манипуляторы, подъемники).
- Централизованные системы смазки и охлаждения.
- Мобильные и стационарные гидростанции.
Типичные ошибки при подборе
- Ориентация только на присоединительные размеры: Монтажную совместимость необходимо проверять в первую очередь, но не менее важно подтверждение соответствия по рабочему давлению и расходу для каждого контура.
- Пренебрежение качеством рабочей среды: Использование нерегламентированных жидкостей или масла без должной фильтрации приводит к ускоренному износу пластин и статора.
- Игнорирование температурного фактора: Работа при температурах ниже 0°C требует специальных мер (подогрев масла), в противном случае возможны проблемы с пуском и кавитацией.
- Неправильное направление вращения: Стандартное исполнение рассчитано на правое вращение вала; установка на привод с левым вращением требует заказа специальной модификации.
Условное обозначение модели и его расшифровка
Код 5БГ12-21М несёт в себе полную информацию об основных параметрах агрегата:
- 5 — номинальная подача первого (самого малопроизводительного) контура в литрах в минуту.
- БГ — тип изделия: Б (насос) Г (гидравлический).
- 12 — номинальное рабочее давление в мегапаскалях (МПа).
- 21 — заводской индекс базовой модели.
- М — индекс модификации, указывающий на наличие определённых конструктивных особенностей.
Такая маркировка позволяет техническому специалисту быстро идентифицировать ключевые возможности изделия.

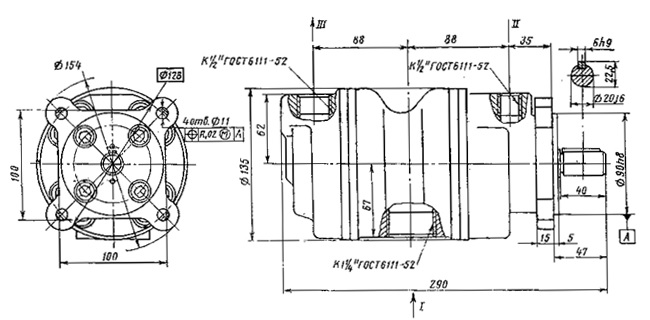

Габаритные и присоединительные размеры
Перед заказом рекомендуется сверить посадочные и присоединительные размеры насоса пластинчатого 5БГ12-21М с параметрами вашего оборудования. Это исключит проблемы с монтажом и согласованием вала привода.
Примеры вариантов заказа
Для оформления поставки можно ориентироваться на следующие типовые запросы:
- Запрос №1: Базовая модель 5БГ12-21М с правым вращением вала для замены вышедшего из строя насоса на прессе. Ключевой параметр — рабочее давление 12.5 МПа.
- Запрос №2: Модель 5БГ12-21М в составе насосной группы с креплением и ременной передачей для гидростанции.
- Запрос №3: Поставка нескольких единиц 5БГ12-21М для оснащения парка станков на производственном предприятии.
Для уточнения деталей и подбора оптимального решения технические специалисты компании ГИДРАВЛИКА всегда готовы провести консультацию.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать модификацию насоса 5БГ12-21М по давлению и расходу?
Выбор осуществляется исходя из двух ключевых параметров каждого контура вашей гидросистемы: требуемой производительности (не должна превышать 5.4 и 9.0 л/мин соответственно) и максимального рабочего давления (не более 14 МПа). Важно также учитывать вязкость масла (17-213 сСт) и частоту вращения привода (1200-1800 об/мин).
Какие сроки поставки и доставки по России, наличие на складе?
Базовая модель насоса пластинчатого 5БГ12-21М часто поддерживается в наличии на складе. Доставка в основные промышленные центры (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) осуществляется в течение 3-5 рабочих дней. В отдаленные регионы РФ и страны СНГ сроки увеличиваются на логистику транспортных компаний и уточняются индивидуально.
Каковы условия эксплуатации в нестандартных условиях: мороз, пыль, открытые площадки?
Климатическое исполнение УХЛ4 и категория размещения 4 предполагают работу в закрытых помещениях с искусственным климатом при температуре от 0°C до +50°C. Для работы на открытой площадке или в пыльных цехах требуется дополнительный защитный кожух. При отрицательных температурах обязательно использование предпускового подогрева масляного бака до +10°C.
Возможна ли замена насоса 5БГ12-21М на аналог и как проверить совместимость?
Прямым аналогом отечественного производства может считаться модель НпЛ 5-8/16. При подборе аналога необходимо тщательно сверять габаритные и присоединительные размеры (фланец, вал), а также все основные технические характеристики: рабочее давление, производительность по контурам, частоту вращения, тип и вязкость рабочей среды.
Насос пластинчатый 5БГ12-21М от бренда ГИДРАВЛИК — это проверенное решение для надежного обеспечения гидравликой вашего промышленного оборудования. Поставки осуществляются напрямую от официального дистрибьютора — компании ГИДРАВЛИКА. Мы гарантируем оригинальное качество продукции, полное соответствие техническим паспортам и оперативную доставку в любой регион России и страны СНГ. Наши инженеры помогут с подбором модели, консультацией по эксплуатации и предложат оптимальные условия сотрудничества. Оставьте заявку на сайте https://777-gidra.ru или свяжитесь с нами через раздел Контакты для уточнения деталей.
