Насос 12БГ12-22М представляет собой двухпоточный пластинчатый гидравлический насос постоянной производительности. Он предназначен для подачи минерального масла в системы различного промышленного оборудования, где требуется стабильный источник гидравлической энергии. Модель активно применяется в составе гидростанций, прессов и металлообрабатывающих станков, обеспечивая надежную работу исполнительных механизмов.
Изделие обладает габаритами 290х250х180 мм и массой 16 кг. Для таможенного оформления используется Код ТН ВЭД 8413 81 100 0.
Габариты и масса
| Параметр | Единица измерения | Значение |
| Длина | мм | 290 |
| Ширина | мм | 250 |
| Высота | мм | 180 |
| Масса | кг | 16 |
Технические характеристики насоса 12БГ12-22М
| Параметр | Значение |
| Рабочий объем, см³ | 12,5 / 16 (два потока) |
| Номинальная подача, л/мин | 14,6 / 19,4 |
| Рабочее давление, МПа | номинальное | 12,5 |
| предельное | 14 |
| Давление на входе, МПа | 0,02 |
| Частота вращения, об/мин | номинальная | 1500 |
| минимальная | 1200 |
| максимальная | 1800 |
| Номинальная мощность, кВт | 10,25 |
| Тип рабочей среды | Минеральное масло |
| Масса, кг | 16 |
На стройплощадке новый инженер спрашивает: «Почему этот насос пластинчатый гудит, как недовольный?» Старый механик отвечает: «Потому что он, как и мы, работает под давлением. Но он, в отличие от нас, не может выпить чаю в обед».
Преимущества и особенности эксплуатации
Выбор насоса 12БГ12-22М для модернизации или ремонта гидросистемы обусловлен рядом существенных преимуществ.
- Снижение простоев оборудования. Высокая надежность и предсказуемый ресурс в 5000 часов до 90% износа позволяют планировать сервисное обслуживание, минимизируя незапланированные остановки.
- Универсальность применения. Конструкция совместима с широким спектром типовых гидравлических систем промышленного назначения, что упрощает подбор аналога.
- Удобство монтажа и подключения. Компактные габариты и стандартные фланцевые или резьбовые присоединения (в зависимости от исполнения) облегчают установку в существующую схему.
- Стабильность выходных параметров. Лопастная конструкция двукратного действия обеспечивает минимальную пульсацию давления и равномерную подачу масла, что критически важно для точного оборудования.
Принцип работы
Принцип действия пластинчатого насоса 12БГ12-22М основан на изменении объема рабочих камер, образованных статором, ротором и подвижными пластинами. Рабочая среда под минимальным подпором (около 0,02 МПа) поступает на всас. При вращении ротора центробежная сила выталкивает пластины из пазов, прижимая их к поверхности эксцентрично расположенного статора. В зоне увеличения объема камер происходит всасывание масла, а в зоне его уменьшения – нагнетание в напорную магистраль. Конструкция двукратного действия позволяет совершать два цикла всасывания и нагнетания за один оборот вала, повышая равномерность подачи. Два независимых гидравлических контура (потока) в одном корпусе позволяют питать разные ветви гидросистемы или суммировать производительность.
Температурный режим и ресурс
Пластинчатый насос 12БГ12-22М рассчитан на непрерывную работу в циклических режимах. Его ресурс напрямую зависит от условий эксплуатации. Допустимый диапазон температур рабочей среды (масла) составляет от +10°C до +50°C, окружающей среды – от 0°C до +50°C. Климатическое исполнение УХЛ4 подразумевает умеренный и холодный климат для работы в закрытых помещениях. Длительный срок службы обеспечивается при соблюдении требований к вязкости масла (17-213 сСт) и его чистоте. Наличие в системе фильтрации тонкостью не ниже 25 мкм существенно увеличивает межсервисный интервал. Основные факторы, сокращающие ресурс: работа на предельном давлении 14 МПа, применение некондиционного или загрязненного масла, несоблюдение температурного режима, что приводит к ускоренному износу пластин и уплотнений.
Для стабильной работы требуется качественная фильтрация масла на входе.
Область применения оборудования
Насос пластинчатый 12БГ12-22М находит применение в различных отраслях промышленности, где требуется компактный и надежный источник гидравлической энергии. Он часто входит в состав насосных групп и гидростанций для станочного парка: координатно-расточных, шлифовальных, зубообрабатывающих станков. Активно используется в прессовом оборудовании, установках литья под давлением и подъемно-транспортных механизмах. Модель также может применяться в испытательных стендах и в системах гидропривода некоторых видов спецтехники, эксплуатируемой в цехах.
Ремонт и обслуживание
Типичными деталями, требующими замены в процессе эксплуатации насоса 12БГ12-22М, являются пластины (лопатки), уплотнительные кольца и манжеты вала, подшипниковые узлы. Износ пластин обычно связан с плохой фильтрацией масла или работой на предельной вязкости. Утечки через уплотнения возникают при длительной работе на повышенных температурах или при скачках давления в системе. Рекомендуется использовать оригинальные ремонтные комплекты или сертифицированные аналоги для сохранения рабочих характеристик.
| Наименование запчасти | Условный номер | Причина типичного износа |
| Комплект пластин (лопаток) | РК-12.01 | Абразивный износ из-за загрязненного масла |
| Уплотнение вала | РК-12.02 | Старение материала, перегрев, высокое давление |
| Комплект торцевых уплотнений | РК-12.03 | Износ поверхностей, вибрация |
Типичные ошибки при подборе насоса
Правильный выбор пластинчатого насоса для замены или модернизации системы является ключевым для ее надежной работы.
- Ориентация только на присоединительные размеры без учета требуемой производительности (литров в минуту) и рабочего давления, что ведет к нехватке мощности или перегрузке агрегата.
- Пренебрежение температурным диапазоном рабочей среды и окружающей среды, особенно при эксплуатации в неотапливаемых цехах или в жарком климате.
- Использование рабочей среды, не соответствующей рекомендациям производителя (например, жидкостей на водной основе или масел с неподходящей вязкостью), что приводит к кавитации и преждевременному износу.
Условное обозначение модели
Расшифровка индекса 12БГ12-22М: «12» – порядковый номер разработки; «БГ» – бесшатунный гидравлический (обозначение типа); «12» – рабочий объем первой секции (12,5 см³); «22» – рабочий объем второй секции (16 см³) и версия; «М» – модернизированное исполнение. Габарит «1+1» указывает на два потока в одном корпусе базового размера. Существует также однопоточное исполнение под маркировкой БГ12-22М.

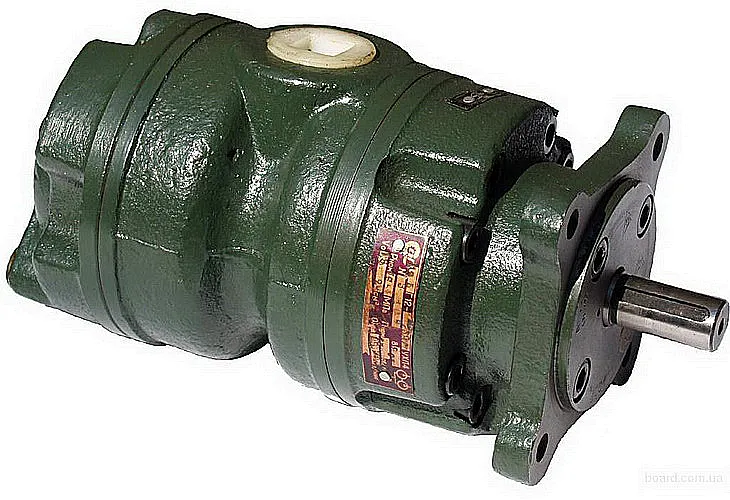

Внешний вид насоса пластинчатого 12БГ12-22М. Видны фланцы напорных и всасывающих гидролиний, монтажная лапа.
Габаритные и присоединительные размеры
Для успешного монтажа насоса 12БГ12-22М необходимо сверять его габариты 290х250х180 мм и расположение крепежных отверстий с параметрами посадочного места на приводном двигателе или раме гидростанции. Тип присоединения – фланец или резьба (уточняется в спецификации заказа). Критически важно обеспечить соосность вала насоса и привода, используя соответствующие муфты, чтобы избежать вибраций и преждевременного выхода из строя подшипников.
Примеры оформления заказа
При заказе необходимо четко указывать полную маркировку изделия.
- Базовая модель: Насос пластинчатый 12БГ12-22М (правое вращение, стандартное исполнение).
- Изделие с левым направлением вращения вала: Насос пластинчатый 12БГ12-22М (спецификация: левое вращение).
- Однопоточный вариант для систем с единым контуром: Насос пластинчатый БГ12-22М.
Для получения детальных консультаций и оформления заявки воспользуйтесь формой связи на нашем сайте https://777-gidra.ru.
Поставки по России и СНГ
Оборудование бренда ГИДРАВЛИК поставляется компанией «ГИДРАВЛИКА» по всей территории России и стран СНГ. Мы осуществляем оперативную доставку в ключевые промышленные центры, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие регионы. Наши специалисты готовы оказать профессиональную техническую поддержку, помочь в подборе аналога под вашу существующую гидросистему и согласовать оптимальные условия поставки.
