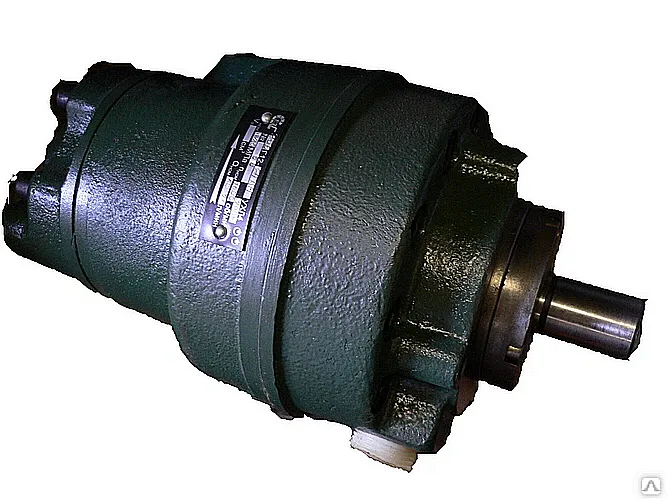

Представляем гидравлический насос пластинчатый 35БГ12-24АМ – высоконадежный двухпоточный агрегат с нерегулируемой подачей для промышленных гидросистем. Устройство предназначено для создания стабильного потока минерального масла под давлением до 12,5 МПа, обеспечивая работу ответственного оборудования без пульсаций и срывов. Модель 35БГ12-24АМ характеризуется габаритом 2+1 и раздельной производительностью контуров: 56 л/мин на выходе со стороны, противоположной приводу, и 33 л/мин – со стороны привода.
Вес и габаритные размеры, код ТН ВЭД
Масса насоса пластинчатого 35БГ12-24АМ равна 32 кг. Габаритные размеры составляют 330 мм в длину, 180 мм в ширину и 180 мм в высоту, что облегчает его интеграцию в существующие гидравлические схемы. Для таможенного оформления используется код ТН ВЭД 8413.50.000, соответствующий гидравлическим насосам с положительным рабочим объемом.
| Параметр | Значение |
|---|
| Масса, кг | 32 |
| Длина, мм | 330 |
| Ширина, мм | 180 |
| Высота, мм | 180 |
| Код ТН ВЭД | 8413.50.000 |
Небольшое техническое отступление
Работая с гидравликой, помни: даже самый надежный насос пластинчатый 35БГ12-24АМ не простит тебе пренебрежения чистотой масла. Как говорится, в гидравлике грязь – враг №1, а фильтрация – лучший друг.
Технические параметры модели 35БГ12-24АМ
Насос пластинчатый 35БГ12-24АМ демонстрирует стабильную работу в широком диапазоне условий. Его ключевые параметры обеспечивают длительный ресурс и минимизируют риск преждевременного износа.
| Наименование характеристики | Значение |
|---|
| Рабочий объем, см³ (1/2 контур) | 45 / 25 |
| Подача номинальная, л/мин (1/2 контур) | 56 / 33 |
| Давление номинальное на выходе, МПа | 12,5 |
| Давление предельное, МПа | 14 |
| Давление на входе, МПа | 0,02 |
| Частота вращения номинальная, об/мин | 1500 |
| Частота вращения минимальная, об/мин | 1200 |
| Частота вращения максимальная, об/мин | 1800 |
| Мощность номинальная, кВт | 23,55 |
| Ресурс работы, часов | 5000 |
| Климатическое исполнение | УХЛ4 |
| Направление вращения вала | правое (левое по запросу) |
| Уровень шума, дБА | ≤85 |
| Температура масла, °С (мин/макс) | +10 / +50 |
| Температура окружающей среды, °С (мин/макс) | 0 / +50 |
| Диапазон вязкости рабочей среды, сСт | 17–213 |
| Тип рабочей среды | минеральные масла (гидравлические, индустриальные) |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 35БГ12-24АМ при комплектации гидростанции или насосной группы предоставляет ряд эксплуатационных выгод:
- Повышение ресурса гидросистемы за счет стабильной подачи масла без пульсаций и минимального уровня шума.
- Снижение эксплуатационных затрат благодаря конструкции, устойчивой к типичным загрязнениям при условии качественной фильтрации масла.
- Упрощение монтажа и сервисного обслуживания за счет стандартных присоединительных размеров и доступности ремкомплектов.
- Универсальность применения для различных типов промышленного оборудования, совместимость с широким спектром гидравлических масел.
- Длительная работа в непрерывном режиме при соблюдении температурных условий и рекомендуемой вязкости рабочей среды.
Принцип функционирования в гидравлическом контуре
Принцип действия насоса пластинчатого 35БГ12-24АМ базируется на вращении ротора с радиально установленными подвижными пластинами. В процессе вращения пластины прижимаются к поверхности статора, формируя изолированные камеры. На участке всасывания объем камер увеличивается, создавая разрежение для забора рабочей жидкости. На участке нагнетания объем камер сокращается, что приводит к повышению давления и вытеснению масла в напорную магистраль. Двухпоточная архитектура насоса 35БГ12-24АМ позволяет одновременно и независимо обслуживать два гидравлических контура, что эффективно для систем с раздельными функциями.
Температурные условия и факторы, определяющие срок службы
Насос пластинчатый 35БГ12-24АМ рассчитан на работу при температуре масла от +10°С до +50°С и температуре окружающего воздуха от 0°С до +50°С. Допустимая вязкость рабочей среды находится в диапазоне 17–213 сСт. Заявленный производителем ресурс в 5000 часов достигается при соблюдении ряда условий: использование масел с рекомендуемыми характеристиками, поддержание чистоты рабочей жидкости за счет эффективной фильтрации, недопущение кавитации и работы при давлении на входе ниже 0,02 МПа. Сервисное обслуживание, включающее периодическую замену уплотнений и контроль состояния пластин, способно существенно продлить интервал между ремонтами.
Область применения и типовое оборудование
Насос пластинчатый 35БГ12-24АМ находит применение в различных отраслях промышленности, где требуется надежный источник гидравлической энергии. Основные сферы использования:
- Металлообработка: гидравлические прессы, гибочные станки, оборудование для литья под давлением.
- Деревообработка: прессы для склейки, кромкооблицовочные станки, линии распила.
- Производство строительных материалов: экструдеры, прессовое оборудование для изготовления плит.
- Общее машиностроение: испытательные стенды, подъемно-транспортные механизмы, станки с ЧПУ.
Типичный состав ремкомплекта и часто заменяемые компоненты
Для обеспечения длительной и бесперебойной работы насоса пластинчатого 35БГ12-24АМ рекомендуется иметь в запасе ремонтный комплект. Наиболее подвержены износу следующие детали:
| Наименование компонента | Типовые признаки износа | Условия, ускоряющие износ |
|---|
| Уплотнительные манжеты и кольца | Появление течей рабочей жидкости по валу или корпусу | Высокая температура, наличие абразивных частиц в масле |
| Рабочие пластины (лопатки) | Снижение производительности, рост шума | Работа на загрязненном масле, недостаточная смазка |
| Пружины, прижимающие пластины | Потеря упругости, приводящая к падению давления | Высокочастотные циклические нагрузки |
| Подшипники вала | Появление люфта, повышенный шум и вибрация | Несоосность при монтаже, перегрузки |
Распространенные ошибки при подборе насоса
Чтобы избежать преждевременного выхода из строя или несоответствия требуемым параметрам, учитывайте следующие моменты:
- Игнорирование расхода и давления: выбор насоса пластинчатого 35БГ12-24АМ только по присоединительным размерам без учета требуемой производительности (56/33 л/мин) и давления (12,5 МПа).
- Пренебрежение температурным диапазоном: эксплуатация при температуре масла ниже +10°С или выше +50°С, что ведет к изменению вязкости и повышенному износу.
- Несоответствие типа рабочей среды: использование жидкостей, не рекомендованных производителем (например, с низкой смазывающей способностью или агрессивных к материалам уплотнений).
- Невнимание к качеству подключения: несоблюдение требований к давлению на входе (0,02 МПа), что может вызвать кавитацию и разрушение пластин.
Расшифровка условного обозначения модели
Маркировка 35БГ12-24АМ имеет четкую структуру:
- 35 – условный номер размера, связанный с диаметром ротора.
- БГ – тип: борштанговый гидравлический насос.
- 12 – номинальное рабочее давление, выраженное в десятках мегапаскалей (12 соответствует 12,5 МПа).
- 24 – код конструктивного исполнения приводного вала.
- АМ – обозначение модификации, адаптированной под современные системы автоматического управления.
Габаритные и присоединительные размеры
Для корректного монтажа и проверки совместимости с существующей системой следует учитывать точные размеры насоса. Ниже представлено изображение с чертежом основных габаритов и посадочных мест насоса пластинчатого 35БГ12-24АМ.
Варианты оформления заказа на насос 35БГ12-24АМ
Для ускорения процесса заказа рассмотрите следующие типовые варианты:
- Базовая комплектация: Насос пластинчатый 35БГ12-24АМ с правым вращением вала, стандартная поставка.
- Специальное исполнение: Модель 35БГ12-24АМ с левым направлением вращения (изготавливается под заказ).
- Комплект с запасными частями: Насос пластинчатый 35БГ12-24АМ совместно с базовым ремкомплектом (манжеты, уплотнительные кольца, комплект пластин).
Ответы на частые вопросы по эксплуатации и поставкам
Как правильно выбрать насос пластинчатый 35БГ12-24АМ по параметрам гидросистемы?
Для корректного подбора необходимо знать требуемый расход (л/мин) в каждом контуре (56 и 33), рабочее давление (до 12,5 МПа), тип и вязкость используемого масла (17-213 сСт), а также частоту вращения привода (рекомендуемая номинальная 1500 об/мин). Обратитесь к нашим инженерам через сайт https://777-gidra.ru для консультации.
Каковы сроки поставки насоса 35БГ12-24АМ по России и СНГ?
Стандартные модели находятся на складе, что обеспечивает быструю отправку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города РФ в течение 3-7 рабочих дней. Доставка в страны СНГ обсуждается индивидуально и обычно занимает 7-14 дней.
Как влияют низкие температуры и условия пыльных помещений на работу насоса пластинчатого 35БГ12-24АМ?
При эксплуатации ниже 0°C требуется предварительный подогрев масла до +10°C. В пыльных условиях критически важно обеспечить эффективную защиту системы всасывания и высокий уровень фильтрации масла (рекомендуется тонкость фильтрации не ниже 10 мкм), чтобы предотвратить абразивный износ пластин и подшипников.
Возможна ли замена насоса 35БГ12-24АМ на импортный аналог и каковы условия?
Да, возможен подбор функционального аналога (например, насос НпЛ 45-25/16). Однако оригинальный насос пластинчатый 35БГ12-24АМ от бренда ГИДРАВЛИК адаптирован под российские условия, имеет полную техническую поддержку и сертификацию. Для подбора аналога предоставьте техническое задание или параметры вашей системы.
Гарантии качества и условия сотрудничества
Насос пластинчатый 35БГ12-24АМ поставляется компанией ГИДРАВЛИКА под брендом ГИДРАВЛИК. Мы гарантируем соответствие всех технических характеристик заявленным, обеспечение полного пакета документов и сервисное сопровождение на весь срок эксплуатации. Доставка осуществляется во все регионы России и страны СНГ. Для получения детальной информации, расчета стоимости и оформления заказа оставьте заявку через раздел Контакты на нашем сайте или свяжитесь с техническим специалистом. Надежные решения для вашей гидравлики – с нами.
