Описание и назначение
Насос пластинчатый 25БГ12-24М представляет собой двухпоточный гидравлический агрегат, предназначенный для систем с повышенными требованиями к надёжности и стабильности подачи рабочей жидкости. Конструкция данного изделия обеспечивает одновременное питание двух независимых контуров с разными параметрами расхода, что оптимально для сложного промышленного оборудования. Основная функция насоса пластинчатого 25БГ12-24М – преобразование механической энергии вращения вала в энергию потока гидравлического масла под давлением.

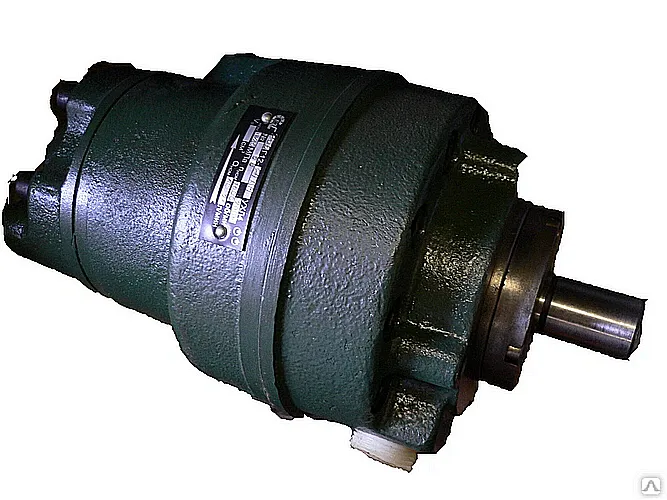

Габаритный вид насоса пластинчатого 25БГ12-24М спереди с элементами крепления.
Вес, габариты и код ТН ВЭД
Общая масса агрегата составляет 32 килограмма. Данный насос пластинчатый 25БГ12-24М характеризуется компактными размерами, что упрощает его монтаж в существующие гидросистемы. Условное обозначение по Товарной номенклатуре внешнеэкономической деятельности (ТН ВЭД) для таможенного оформления — 8413503000. Габаритный индекс 2+1 отражает комбинированную конструкцию устройства.
| Параметр | Значение |
|---|
| Длина, мм | 330 |
| Ширина, мм | 180 |
| Высота, мм | 180 |
| Масса, кг | 32 |
Инженер спрашивает коллегу: «Слышал, ты поставил новый насос пластинчатый 25БГ12-24М?» — «Да, теперь даже наш старый пресс думает, что он молодой и бодрый!»
Технические характеристики
Агрегат рассчитан на работу в условиях промышленного предприятия с постоянной нагрузкой. Ниже приведены его основные эксплуатационные параметры.
| Наименование параметра | Значение для модели 25БГ12-24М |
| Рабочий объем (секция 1/секция 2), см³ | 56 / 20 |
| Номинальная подача (секция 1/секция 2), л/мин | 73,9 / 25,5 |
| Рабочее давление, МПа | Номинальное | 12,5 |
| Предельное | 14,0 |
| Диапазон частоты вращения, об/мин | 1200 – 1800 |
| Тип рабочей среды | Минеральные масла (ГОСТ 17479.1-85) |
| Вязкость рабочей жидкости, сСт | 17 – 213 |
| Масса, кг | 32 |
Преимущества и особенности эксплуатации
Выбор данного агрегата для модернизации или создания новой гидросистемы предоставляет пользователю ряд существенных преимуществ.
Снижение затрат на обслуживание и проектирование. Использование одной установки вместо двух отдельных насосов упрощает конструкцию гидростанции, уменьшает количество точек подключения и потенциальных мест утечек.
Повышение надёжности системы. Конструкция насоса пластинчатого 25БГ12-24М проверена в условиях реальной промышленной эксплуатации и отличается высокой ремонтопригодностью. Большинство изнашиваемых компонентов доступны в составе ремкомплектов.
Стабильность гидравлических параметров. Агрегат обеспечивает постоянную подачу в двух контурах независимо от изменения нагрузки в одном из них, что критически важно для прецизионных станков и прессов.
Принцип работы в составе гидросистемы
Функционирование агрегата основано на роторно-пластинчатом принципе. Вращение от приводного двигателя передаётся на вал, который соединён с ротором. На роторе радиально расположены подвижные пластины. При вращении под действием центробежной силы и давления в пазах они прижимаются к внутренней поверхности статора, образуя герметичные камеры переменного объёма. На всасывающем участке камеры расширяются, создавая разрежение и затягивая рабочую жидкость из бака через всасывающий патрубок. На нагнетательном участке камеры уменьшаются, вытесняя масло под давлением в напорную магистраль гидросистемы. Двухпоточность конструкции насоса пластинчатого 25БГ12-24М достигается за счёт наличия двух независимых секций на одном валу, каждая со своими всасывающими и напорными окнами.
Ресурс работы и температурный режим
Расчётный срок службы агрегата при соблюдении всех требований инструкции по эксплуатации и регулярном техническом обслуживании составляет не менее 5000 моточасов. Допустимый температурный диапазон рабочей жидкости составляет от +10°C до +50°C. Для обеспечения заявленного ресурса критически важными являются качество применяемого минерального масла и степень его фильтрации. Использование нерекомендованных рабочих сред, превышение предельного давления или температуры, а также работа со скоростью вращения вне указанного диапазона значительно сокращает межсервисный интервал и общий срок службы насоса пластинчатого 25БГ12-24М.
Область применения и типовое оборудование
Данная гидравлическая аппаратура находит применение в различных отраслях промышленности, где требуется раздельное питание гидравлических приводов разной мощности.
Металлообработка и станкостроение: приводы подач и зажимов тяжелых токарных, фрезерных и расточных станков, системы ЧПУ.
Кузнечно-прессовое оборудование: гидравлические прессы для горячей и холодной штамповки, листогибочные машины, ковочные молоты.
Строительная и специальная техника: отдельные узлы кранового и подъёмного оборудования, нестандартные гидравлические стенды.
Конструкция насоса пластинчатого 25БГ12-24М позволяет ему эффективно заменять устаревшие аналоги, такие как НпЛ 56-20/16, в рамках программ модернизации существующего парка оборудования.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности агрегата в эксплуатации рекомендуется иметь в наличии стандартный ремонтный комплект. Его состав и типовые изнашиваемые элементы приведены в таблице.
| Наименование детали / комплектующего | Кол-во в ремкомплекте, шт. | Примечание |
|---|
| Пластины роторные (лопатки) | 12 | Наиболее часто заменяемый элемент. Износ происходит из-за естественного трения о статор. |
| Уплотнения вала (сальниковые наборы) | 2 | Подвержены износу при загрязнении рабочей среды или перекосах при монтаже. |
| Уплотнительные кольца статора | 1 комплект | Выходят из строя при длительной работе на предельном давлении или при термическом старении. |
| Распределительная шайба | 1 | Заменяется при значительном износе рабочих поверхностей, влияющем на производительность. |
Типичные ошибки при подборе и монтаже
Некорректный подбор или установка насоса могут привести к преждевременному выходу его из строя и остановке всего оборудования.
Игнорирование параметров расхода. Подключение потребителей с суммарным расходом, превышающим паспортную подачу насоса, ведёт к его перегрузке и кавитации.
Несоответствие типа рабочей жидкости. Использование масел на синтетической основе или жидкостей на водной основе без проверки совместимости с материалами уплотнений.
Неверная ориентация при установке. Монтаж насоса пластинчатого 25БГ12-24М в положении, не предусмотренном инструкцией (например, валом вверх), может вызвать проблемы со смазкой подшипников и нарушить работу пластин.
Экономия на фильтрации. Установка фильтров грубой очиски (ниже 10 мкм) на всасывающей линии или отсутствие фильтров тонкой очистки в системе резко сокращает ресурс.
Условное обозначение модели
Маркировка 25БГ12-24М подчиняется отраслевой системе обозначений. «25» – это условный габаритный номер, определяющий основные размеры и присоединительные фланцы. «БГ» – аббревиатура, указывающая на серию пластинчатых насосов двукратного действия. «12» – номинальное рабочее давление, выраженное в мегапаскалях (в данном случае 12,5 МПа). «24» – это суммарный рабочий объём двух секций в кубических сантиметрах (56+20=76 см³, округлённо). Буква «М» в конце индекса означает модифицированное исполнение с улучшенными эксплуатационными характеристиками по сравнению с базовой версией. Таким образом, название насос пластинчатый 25БГ12-24М полностью описывает его ключевые параметры.
Габаритные и присоединительные размеры
Для успешной интеграции агрегата в гидросистему необходимо учитывать его установочные размеры. Основные габариты: длина 330 мм, ширина и высота по 180 мм. Присоединительный фланец соответствует международному стандарту ISO 3019-2, что упрощает поиск переходников или замену на импортные аналоги. Вал имеет диаметр 32 мм с выполненным под стандартную шпонку пазом. Разварка монтажных отверстий на фланце выполнена с шагом 100 мм по окружности. Перед установкой целесообразно сверить эти параметры с чертежами вашего оборудования или обратиться за консультацией к специалистам отдела технической поддержки https://777-gidra.ru.
Примеры оформления заказа
В зависимости от потребностей вашего производства можно выбрать базовую или специально модифицированную версию изделия.
Базовый вариант: Насос пластинчатый 25БГ12-24М с правым направлением вращения вала (вид со стороны привода) – стандартная поставка со склада.
Модификация под особые условия: Та же модель насоса пластинчатого 25БГ12-24М, но с уплотнениями, рассчитанными на работу с биотехнологическими жидкостями или с особым фосфатированным покрытием корпуса для работы в условиях повышенной влажности.
Комплект для замены: Насос 25БГ12-24М в сборе с комплектом переходных фланцев для замены аналога НпЛ 56-20/16 в действующей гидросистеме без переделки трубопроводов.
Краткие ответы на часто задаваемые вопросы
Каков оптимальный способ подбора модели насоса для замены вышедшего из строя агрегата?Для корректного подбора необходимо знать четыре ключевых параметра старого насоса: тип конструкции (пластинчатый, шестерённый), номинальное давление (в МПа), общую потребляемую мощность (или производительность в л/мин) и тип присоединения (фланец, резьба). Наш насос пластинчатый 25БГ12-24М с номинальным давлением 12.5 МПа и подачей 73.9/25.5 л/мин подходит для замены многих моделей среднего давления.
Какие сроки поставки действуют для регионов России и стран СНГ?Для моделей, имеющихся на основном складе в Москве (включая базовую версию насоса пластинчатого 25БГ12-24М), срок доставки в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) составляет 3-5 рабочих дней. В отдаленные регионы и страны СНГ срок увеличивается до 7-14 рабочих дней в зависимости от логистики. Под заказные модификации срок изготовления уточняется отдельно.
Какие условия эксплуатации являются критическими для данной модели?Наиболее жёсткие условия — работа при температуре жидкости ниже +10°C (повышенная вязкость приводит к кавитации) или выше +50°C (снижается вязкость, ухудшаются смазывающие свойства). Также не рекомендуется эксплуатация в среде с высокой концентрацией абразивной пыли без дополнительной защиты и при использовании рабочей жидкости, не соответствующей ГОСТ 17479.1-85.
Обеспечивается ли техническая поддержка и консультация по монтажу?Да, компания-поставщик «ГИДРАВЛИКА» предоставляет полную техническую поддержку по всем реализуемым изделиям. Наши инженеры готовы проконсультировать по вопросам монтажа, подключения, первого пуска и дальнейшей эксплуатации насоса пластинчатого 25БГ12-24М, а также помочь в подборе совместимых компонентов (фильтров, клапанов, гидрораспределителей) для вашей системы.
Заключение и условия поставки
Оборудование под торговой маркой ГИДРАВЛИК поставляется напрямую от производителя компанией «ГИДРАВЛИКА», что гарантирует контроль качества на всех этапах производства и выгодные цены без посреднических надбавок. Каждый насос пластинчатый 25БГ12-24М сопровождается полным пакетом документов, включая паспорт изделия и сертификат соответствия. Мы осуществляем оперативную доставку во все регионы Российской Федерации и страны СНГ. Для получения подробной технической информации, расчета стоимости или оформления заявки на поставку обратитесь к нашим специалистам через раздел Контакты или по телефону, указанному на сайте.
