Пластинчатый насос 12БГ12-25АМ – высоконадежный двухпоточный агрегат для систем гидропривода, работающих на минеральных маслах. Основная задача этого узла – обеспечение стабильной, непрерывной подачи рабочей жидкости в две независимые гидравлические линии без изменения направления потока. Благодаря своей конструкции и надежности, насос пластинчатый 12БГ12-25АМ находит применение в прессовом, металлообрабатывающем и другом промышленном оборудовании с постоянным режимом работы.
Масса гидроагрегата составляет 32 кг, габаритные размеры равны 330×180×180 мм. Код ТН ВЭД для данной продукции: 8413.50.000.0. Изделие производится в соответствии с техническими условиями ТУ 2-024-0224533-025-089.
| Габариты и вес насоса 12БГ12-25АМ |
| Масса, кг | 32 |
| Габаритные размеры (Д×Ш×В), мм | 330 х 180 х 180 |
| Код ТН ВЭД | 8413.50.000.0 |
Инженер говорит своему новому насосу пластинчатому 12БГ12-25АМ: «Запомни, у нас тут без остановок работают!» Тот отвечает: «Не волнуйтесь, у меня за плечами 5000 часов конвейера – смена режима мне только в радость.»
Технические параметры и рабочие характеристики
Ключевые технические характеристики насоса пластинчатого 12БГ12-25АМ определяют его область применения и надежность. Конструкция с двумя потоками обеспечивает суммарную производительность, достаточную для работы сложных гидросистем.
| Основные технические характеристики насоса | 12БГ12-25АМ |
| Рабочий объем, см³ (основной поток / дополнительный) | 80 / 12,5 |
| Подача при номинальной частоте вращения, л/мин | 108 / 14,6 |
| Рабочее давление, МПа | номинальное | 12,5 |
| максимальное (пиковое) | 14 |
| Давление на входе (всасывающее), МПа | 0,02 |
| Частота вращения вала, об/мин | номинальная | 1500 |
| минимальная | 1200 |
| максимальная | 1800 |
| Потребляемая мощность при номинальных параметрах, кВт | 30,6 |
| Заявленный ресурс до 90% сохранения параметров, ч | 5000 |
| Эксплуатационные параметры и условия | Насос 12БГ12-25АМ |
| Тип рабочей среды | Минеральные масла для гидросистем |
| Температура рабочей жидкости, °С | минимальная | +10 |
| максимальная | +50 |
| Температура окружающей среды, °С | минимальная | 0 |
| максимальная | 50 |
| Диапазон вязкости масла, сСт | 17 – 213 |
| Климатическое исполнение и категория размещения | УХЛ 4 |
| Направление вращения приводного вала (стандарт) | Правое (по часовой стрелке со стороны привода) |
| Уровень звукового давления, дБА, не более | 85 |
| Гарантийный срок, месяцев | 12 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 12БГ12-25АМ для вашей гидросистемы обеспечивает несколько ключевых эксплуатационных преимуществ.
1. Высокая надежность и увеличенный ресурс. Конструкция с бакелитовым ротором и межпоточным исполнением рассчитана на длительную работу под нагрузкой до 12.5 МПа, что минимизирует риск внезапных отказов и сокращает простои оборудования.
2. Стабильность давления и производительности. Двухпоточная схема обеспечивает независимую, неизменную подачу по двум гидролиниям. Это критически важно для точного поддержания рабочих циклов в прессовом и станочном оборудовании.
3. Широкая совместимость и удобство монтажа. Унифицированные присоединительные размеры и стандартный габарит 2+1 позволяют легко интегрировать насос 12БГ12-25АМ в существующие гидросистемы или использовать его для замены вышедших из строя агрегатов аналогичного класса. Простая конструкция облегчает обслуживание.
4. Оптимальное соотношение цены и технических параметров. Насос пластинчатый 12БГ12-25АМ предлагает высокую производительность при номинальном давлении 12.5 МПа, что делает его экономически эффективным решением для многих производственных задач.
Конструкция и принцип работы
Работа пластинчатого насоса 12БГ12-25АМ основана на принципе изменения объема рабочих камер, образованных ротором, статором и выдвижными пластинами. Вал насоса, приводимый во вращение электродвигателем, передает крутящий момент на ротор с радиальными пазами. Под действием центробежной силы и давления жидкости пластины выдвигаются из пазов, прижимаясь к внутренней кольцевой поверхности статора. В зоне всасывания объем камеры между двумя соседними пластинами увеличивается, создавая разрежение и засасывая рабочее масло из гидробака через входной патрубок. При дальнейшем вращении объем камеры уменьшается, что приводит к росту давления и вытеснению масла в напорную магистраль. Двухпоточность реализована за счет организации двух независимых зон нагнетания на одном роторно-статорном блоке, что определяет габарит 2+1. Такая схема работы обеспечивает плавность потока, низкий уровень пульсаций и, как следствие, стабильное давление в гидросистеме.
Режимы работы, температурные ограничения и ресурс
Насос пластинчатый 12БГ12-25АМ предназначен для продолжительной (длительной) работы в циклическом режиме с частыми пусками и остановами. Ключевым фактором, определяющим срок его службы, является соблюдение температурного режима. Допустимая температура рабочей жидкости лежит в диапазоне от +10°С до +50°С. Эксплуатация при более низкой температуре, когда вязкость масла выходит за верхний предел в 213 сСт, ведет к резкому росту сопротивления на всасывании, кавитации и последующему разрушению рабочих поверхностей. Превышение температуры выше +50°С снижает смазывающую способность масла и ведет к повышенному износу пластин и ротора. При соблюдении всех требований по качеству масла (фильтрация тонкостью не грубее 25 мкм), давлению на входе (не ниже 0.02 МПа) и температурному диапазону, агрегат отрабатывает заявленный ресурс в 5000 часов, после чего требует плановой диагностики и возможной замены изношенных деталей.

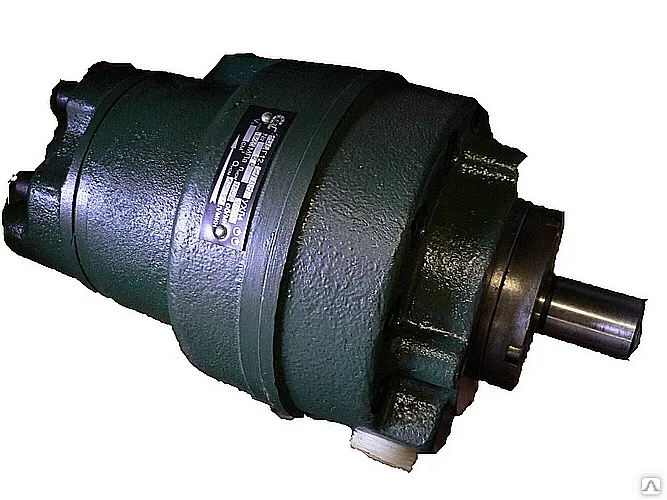

Насос пластинчатый 12БГ12-25АМ в сборе. Видны фланцы подключения гидролиний и приводной вал.
Применение насоса 12БГ12-25АМ на оборудовании
Данный гидроагрегат востребован в отраслях, где требуется надежный и стабильный источник гидравлической энергии с разделением потоков. Основные сферы применения включают металлургическую и машиностроительную промышленность. Насос пластинчатый 12БГ12-25АМ часто устанавливается на гибочные и штамповочные прессы (например, серии П6324, П6330), металлообрабатывающие станки с ЧПУ, технологические линии порезки и гибки металла (типа МГТ-500). Он также может использоваться в составе гидростанций для манипуляторов, подъемников и другого вспомогательного силового оборудования. Климатическое исполнение УХЛ позволяет его эксплуатацию в отапливаемых производственных помещениях по всей территории России.
Состав ремонтного комплекта и часто заменяемые детали
Периодическое техническое обслуживание и ремонт насоса пластинчатого 12БГ12-25АМ требуют замены узлов, подверженных естественному износу. Комплект для ремонта обычно включает в себя следующие позиции.
| Наименование детали / узла | Причина и условия износа |
|---|
| Комплект уплотнительных манжет и колец (сальников) | Потеря эластичности и герметичности из-за температурных циклов, старения резины и работы под давлением. |
| Пластины (лопатки) | Абразивный износ торцов и рабочих граней при работе на загрязненном масле или в режиме кавитации. |
| Опорные подшипники вала | Усталостное разрушение тел качения при высоких радиальных нагрузках, попадание абразива. |
| Распределительный диск (торцевая крышка) | Износ рабочей поверхности, контактирующей с торцами пластин и ротора, из-за трения и эрозии. |
| Пружины пластин (при их наличии в конструкции) | Потеря упругости, приводящая к недостаточному прижатию пластин к статору и падению производительности. |
Типичные ошибки при подборе насоса для гидросистемы
Во избежание снижения ресурса и преждевременного выхода из строя, при выборе насоса пластинчатого 12БГ12-25АМ или его аналога следует избегать следующих ошибок:
1. Ориентация только на присоединительный размер без учета требуемой производительности (подачи в л/мин) и рабочего давления системы.
2. Пренебрежение температурным диапазоном эксплуатации, особенно при установке в неотапливаемых цехах или рядом с источниками тепла.
3. Использование рабочих жидкостей, не соответствующих типу и классу вязкости (не минеральные масла, вязкость за пределами 17-213 сСт).
4. Игнорирование необходимости обеспечения требуемого давления на входе (всасывания), что приводит к кавитации. Насос пластинчатый 12БГ12-25АМ требует разрежения не более 0.02 МПа.
Расшифровка условного обозначения модели
Маркировка 12БГ12-25АМ содержит в себе ключевую информацию об устройстве:
12 – Габарит исполнения. Означает, что насос двухпоточный, относится к габариту 2+1.
Б – Материал ротора. Буква «Б» указывает на использование бакелита.
Г – Тип изделия. «Г» означает «гидравлический».
12 – Номинальное рабочее давление, выраженное в мегапаскалях (МПа). В данном случае – 12.5 МПа.
25 – Условное обозначение присоединительного размера и посадочных мест.
А – Индекс модификации базовой конструкции.
М – Особенность исполнения. «М» часто трактуется как «межпоточный», что актуально для двухпоточной схемы. Таким образом, насос пластинчатый 12БГ12-25АМ – это двухпоточный гидравлический насос с бакелитовым ротором на давление 12.5 МПа.
Габаритные и присоединительные размеры для интеграции
Для успешного монтажа и замены необходимо сверяться с габаритными чертежами насоса пластинчатого 12БГ12-25АМ. Ключевые размеры (330×180×180 мм) позволяют оценить пространство для установки. Присоединительные размеры по фланцам, межосевые расстояния крепежных отверстий и диаметр приводного вала должны точно соответствовать параметрам вашего оборудования и муфты привода.
Схематическое изображение насоса 12БГ12-25АМ с основными монтажными размерами.
Порядок и примеры оформления заказа
Для заказа необходимо указать точное обозначение модели. Наши инженеры помогут подобрать оптимальный вариант исходя из параметров вашей системы.
Пример 1: Базовая модель для работы на минеральном масле. Заказ: «Насос пластинчатый 12БГ12-25АМ, правое вращение, климат УХЛ – 2 шт.».
Пример 2: Требуется вариант с левым направлением вращения вала. Заказ: «Насос пластинчатый 12БГ12-25АМ Л (левое вращение) – 1 шт.».
Пример 3: Заказ узла с ремонтным комплектом для проведения планового ТО. Заказ: «Насос пластинчатый 12БГ12-25АМ – 1 шт. + Ремкомплект для 12БГ12-25АМ – 1 шт.».
Поставки, гарантия и консультации от ГИДРАВЛИКА
Продукция бренда ГИДРАВЛИК поставляется напрямую со склада официального дистрибьютора – компании «ГИДРАВЛИКА». Мы обеспечиваем полное сопровождение: от помощи в подборе насоса пластинчатого 12БГ12-25АМ или его современного аналога (например, НПл 80-12,5/16) до организации доставки в ваш город. Все гидроагрегаты сопровождаются полным пакетом документации и имеют гарантию 12 месяцев. Организуем оперативную доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие регионы России и страны СНГ. Для получения коммерческого предложения, уточнения наличия или консультации по техническим параметрам свяжитесь с нашими специалистами по телефону или через форму обратной связи на сайте https://777-gidra.ru.
