Описание и назначение промышленного гидронасоса

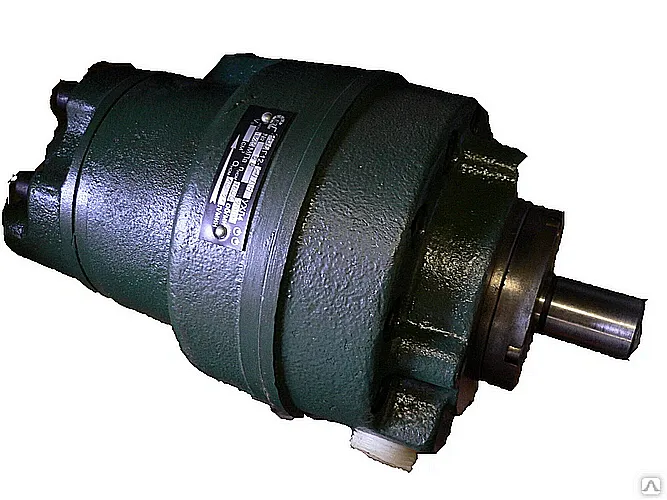

Насос пластинчатый 18БГ12-24М – это ключевой элемент гидравлического контура, обеспечивающий стабильную подачу рабочей жидкости в системах высокой мощности и нагрузки. Конструкция представляет собой двухсекционный агрегат габарита 2+1, где первая секция, расположенная со стороны, противоположной приводу, развивает подачу 73,9 литров в минуту, вторая – 19,4 л/мин. Основное назначение – организация питания гидроприводов промышленных прессов, станков с ЧПУ, металлообрабатывающего оборудования и другой тяжелой техники.
Габариты, вес, Код ТН ВЭД
Исполнение насоса пластинчатого 18БГ12-24М характеризуется компактными размерами при высокой производительности. Его вес составляет 32 кг, что облегчает монтаж и замену. Для таможенного оформления применяется Код ТН ВЭД 8413 50 000 0, соответствующий лопастным насосам для жидкостей.
| Параметр | Значение |
|---|
| Масса | 32 кг |
| Габаритные размеры | Длина | 330 мм |
| Ширина | 180 мм |
| Высота | 180 мм |
| Код ТН ВЭД | 8413 50 000 0 |
Инженер-гидравлик приходит домой и слышит от жены: «Этот кран опять подтекает!» В ответ он невозмутимо говорит: «Ничего страшного, пусковой перепад давления не превышает 0,02 МПа. Главное чтобы масло текло как в насосе пластинчатом 18БГ12-24М – стабильно и по двум контурам». Жена не оценила технической точности.
Полные технические характеристики и параметры
Эксплуатационные качества насоса пластинчатого 18БГ12-24М определены его конструкцией и высоким классом точности изготовления деталей.
| Характеристика | Значение |
|---|
| Рабочий объем (первая/вторая секции), см³ | 56 / 16 |
| Номинальная подача (первая/вторая секции), л/мин | 73,9 / 19,4 |
| Давление на выходе, МПа | Номинальное | 12,5 |
| Предельное (кратковременное) | 14 |
| Разрежение на входе, МПа | 0,02 |
| Частота вращения, об/мин | Номинальная | 1500 |
| Минимальная | 1200 |
| Максимальная | 1800 |
| Номинальная потребляемая мощность, кВт | 25,25 |
| 90% ресурс работы, часов | 5000 |
| Допустимая температура рабочей жидкости, °C | от +10 до +50 |
| Масса, кг | 32 |
| Габариты (ДхШхВ), мм | 330 x 180 x 180 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 18БГ12-24М для комплектации или замены в гидросистеме дает ряд эксплуатационных преимуществ:
Высокая надежность и увеличенный ресурс. Конструкция с двукратным действием пластин и высококачественные материалы обеспечивают достижение ресурса в 5000 часов до 90% вероятности безотказной работы, что снижает частоту планового ремонта.
Стабильность работы под нагрузкой. Устройство поддерживает номинальное давление в 12,5 МПа, выдерживая кратковременные пики до 14 МПа. Это гарантирует непрерывность технологических процессов, особенно в прессовом и станкостроительном оборудовании.
Универсальность и удобство монтажа. Насос пластинчатый 18БГ12-24М совместим с широким спектром промышленного оборудования, его присоединительные размеры соответствуют распространенным стандартам. Монтаж может быть выполнен силами технического персонала предприятия.
Адаптация к российским условиям. Исполнение УХЛ позволяет эксплуатировать агрегат в умеренно-холодном и умеренном климате, что делает его пригодным для большинства регионов России.
Оптимальное соотношение производительности и габаритов. Модель обеспечивает высокую суммарную производительность при компактных размерах, что актуально для модернизации оборудования при ограниченном монтажном пространстве.
Принцип действия в гидравлической системе
Насос пластинчатый 18БГ12-24М функционирует по принципу объемного вытеснения. Внутри корпуса с эксцентрично расположенным статором вращается ротор с подвижными пластинами. Под действием центробежной силы пластины выдвигаются из пазов ротора и прижимаются к профилю статора, образуя герметичные камеры. При вращении объем этих камер периодически изменяется, создавая в одной части цикла зону разрежения для всасывания жидкости, а в другой – зону сжатия для ее нагнетания в напорную магистраль. Двухпоточность обеспечивается работой двух независимых секций на общем валу, что позволяет запитать два гидравлических контура с разной производительностью.
Режимы работы, температурные требования и ресурс
Модель предназначена для непрерывной работы в составе стационарных гидростанций. Ключевым условием для достижения заявленного ресурса в 5000 часов является температура рабочей среды – минерального масла или совместимой жидкости. Она должна находиться в диапазоне от +10°C до +50°C при рекомендуемой вязкости от 17 до 213 сСт. Температура окружающей среды может быть от 0°C до +50°C. Критически важное влияние на долговечность оказывает качество фильтрации масла. Наличие посторонних примесей, абразивных частиц и воды резко увеличивает износ пластин и уплотнений. Соблюдение номинальных параметров по частоте вращения и давлению, а также своевременная замена фильтров и масла – основные меры для продления срока службы насоса пластинчатого 18БГ12-24М.
Области применения и типы оборудования
Данный пластинчатый насос находит применение в широком спектре отраслей промышленности, где требуется надежный источник высокого давления с двумя независимыми потоками:
Металлообработка: гидроприводы гильотинных ножниц, гибочных прессов, прокатных станов, ковочных молотов.
Станкостроение: системы подачи и зажима инструмента, механизмы перемещения суппортов и столов в тяжелых станках с ЧПУ.
Деревообработка: прессы для склеивания щитов, гидравлические цилиндры в лесопильных линиях.
Промышленное литье: гидравлика машин для литья под давлением, в том числе в условиях циклической высокоинтенсивной нагрузки.
Строительная и дорожная техника: системы управления рабочего оборудования экскаваторов, погрузчиков, гусеничных кранов (в составе стационарных или мобильных гидростанций).
Состав ремкомплекта и часто заменяемые запчасти
Для проведения капитального ремонта насоса пластинчатого 18БГ12-24М рекомендуется использовать специализированные ремонтные комплекты. В типовой состав входят наиболее подверженные износу компоненты:
| Наименование компонента | Причина износа / замена |
|---|
| Пластины (набор для обеих секций) | Естественный абразивный износ от контакта со статором, особенно при загрязнении масла твердыми частицами. |
| Уплотнительные манжеты вала | Потеря эластичности, «старение» резины под воздействием высоких температур и давления, ведущее к утечкам масла. |
| Пружины пластин (при наличии) | Усталость металла от постоянных циклов сжатия-растяжения, приводящая к потере упругих свойств. |
| Уплотнения торцевые (осевые) | Износ от трения на торцевых поверхностях ротора и распределительных дисков. |
| Подшипники вала | Выработка от радиальных и осевых нагрузок, связанных с работой под давлением. |
Своевременная диагностика и замена уплотнений позволяют избежать внеплановых простоев и повреждения дорогостоящего оборудования.
Типичные ошибки при подборе и монтаже
Во избежание снижения эффективности или выхода из строя насоса пластинчатого 18БГ12-24М, инженерам следует избегать следующих распространенных ошибок:
Пренебрежение параметрами сети всасывания. Несоблюдение требования по разрежению на входе (не более -0,02 МПа) приводит к кавитации, разрушительной для внутренних деталей.
Несоответствие типа рабочей среды. Использование жидкостей с вязкостью вне диапазона 17-213 сСт или применение несовместимых (агрессивных) типов масел.
Игнорирование теплового режима. Эксплуатация при температуре масла ниже +10°C или выше +50°C резко сокращает ресурс уплотнений, ведет к изменению вязкости и потере смазывающих свойств.
Неправильное определение направления вращения. Подключение электродвигателя, обеспечивающего вращение, отличное от штатного правостороннего (если не заказано исполнение «ЛВ»), делает работу насоса неэффективной или невозможной.
Недостаточная фильтрация масла. Использование фильтров грубой очистки или их несвоевременная замена – основная причина преждевременного износа пластинчатой группы.
Расшифровка условного обозначения модели 18БГ12-24М
Маркировка насоса пластинчатого 18БГ12-24М содержит всю ключевую информацию о его конструкции и технических возможностях:
«18» – условный габарит серии, определяющий основные размеры корпуса и посадочные места.
«Б» – исполнение без регулировки подачи (нерегулируемый насос).
«Г» – тип привода (гидравлический).
«12» – номинальное рабочее давление, выраженное численно в МПа (12,5 МПа).
«24» – конструктивное исполнение корпуса и тип подключения.
«М» – модернизированная версия изделия.
Габаритные, присоединительные и монтажные размеры
При замене аналогов или проектировании нового оборудования важно сверить габариты и посадочные размеры. Насос пластинчатый 18БГ12-24М имеет типовые присоединительные фланцы и отверстия под крепеж, соответствующие общепромышленным стандартам.
Рисунок 1. Подробный габаритный чертеж пластинчатого насоса 18БГ12-24М со всеми размерами для установки, включая межосевые расстояния и диаметры отверстий под крепеж.
Варианты оформления заказа с примерами
Подобрать и заказать необходимую конфигурацию насоса пластинчатого 18БГ12-24М можно с учетом конкретных требований вашей гидросистемы:
Пример 1: Стандартная поставка. Насос пластинчатый 18БГ12-24М правостороннего вращения с типовыми присоединительными размерами для замены в действующей гидросистеме.
Пример 2: Исполнение с левым вращением (ЛВ). Модель 18БГ12-24М-ЛВ для особых схем компоновки привода, требующих противоположного направления потока. Изготавливается под заказ.
Пример 3: Комплект поставки с ремкомплектом и фильтрами тонкой очистки для гарантированного продления ресурса и минимизации простоев на обслуживание.
Ответы на популярные вопросы по эксплуатации
Как правильно подобрать насос 18БГ12-24М по давлению и расходу?
Ключевые параметры – номинальное давление (12,5 МПа) и суммарная подача двух секций (примерно 93,3 л/мин при 1500 об/мин). Необходимо убедиться, что пиковая нагрузка на систему не превышает 14 МПа продолжительное время, а производительность электродвигателя соответствует мощности 25,25 кВт.
Каковы сроки поставки до склада в Москве или в регионы России?
Компания ГИДРАВЛИКА осуществляет поставки напрямую со складов завода-изготовителя. Насос пластинчатый 18БГ12-24М в стандартном исполнении (правое вращение) часто доступен со склада в Москве. Срок доставки в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) составляет 3-7 рабочих дней. Под заказ исполнения «ЛВ» сроки уточняются индивидуально.
Возможна ли эксплуатация насоса в неотапливаемых цехах или на открытом воздухе в зимний период?
Диапазон допустимых температур окружающей среды для насоса пластинчатого 18БГ12-24М составляет от 0°C до +50°C. Эксплуатация при отрицательных температурах не рекомендуется. Для работы в холодных условиях необходима система подогрева гидравлического масла до достижения им минимально допустимой рабочей температуры (+10°C) и защитный кожух гидроагрегата.
Можно ли установить насос 18БГ12-24М вместо аналога НпЛ 56-16/16 в существующую систему?
Да, насос пластинчатый 18БГ12-24М является прямым функциональным аналогом модели НпЛ 56-16/16 по основным параметрам: рабочему объему (56/16 см³), давлению (12,5 МПа) и подаче. Перед заменой необходимо проверить соответствие присоединительных размеров и направление вращения вала. Наши инженеры готовы оказать консультативную поддержку по подбору аналога под ваше оборудование.
Насос пластинчатый 18БГ12-24М от бренда ГИДРАВЛИК – это проверенное на российских производствах решение для ответственных гидравлических систем. Компания ГИДРАВЛИКА, являясь официальным поставщиком, гарантирует оригинальное качество продукции, техническую поддержку на всех этапах – от подбора и консультации до монтажа и сервисного обслуживания. Мы обеспечиваем оперативную доставку по всей России и странам СНГ (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы). Для получения подробной информации, технической документации или оформления заказа на насос пластинчатый 18БГ12-24М, свяжитесь с нашими специалистами через сайт 777-gidra.ru.
