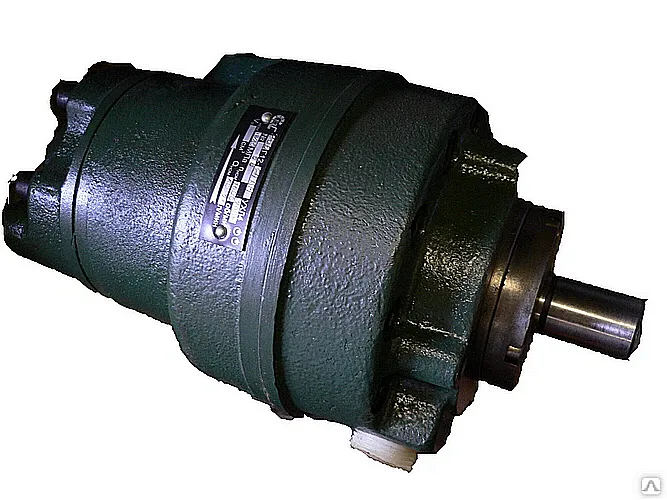

Насос пластинчатый 35БГ12-25АМ представляет собой двухпоточный гидравлический агрегат, предназначенный для использования в промышленных гидросистемах с повышенными требованиями к производительности и надежности. Он разработан для стабильной подачи рабочей жидкости в двух независимых контурах и часто применяется в качестве силового узла для станков, прессового оборудования и технологических линий.
Описание и назначение пластинчатого насоса 35БГ12-25АМ
Насос пластинчатый 35БГ12-25АМ служит для обеспечения рабочего давления минерального или близкого к нему по характеристикам масла в гидравлических системах промышленного оборудования. Его ключевая особенность – двухпоточная конструкция (габарит 2+1), которая позволяет от одного приводного вала получать два независимых потока с разной производительностью. Первый поток, со стороны, противоположной приводу, обеспечивает подачу до 108 л/мин, второй (со стороны привода) – до 33 л/мин. Это делает насос пластинчатый 35БГ12-25АМ оптимальным решением для сложных систем, где требуется одновременное питание нескольких исполнительных механизмов или разделение функций.
Габариты, вес и код ТН ВЭД
Масса насоса составляет 32 кг. Габаритные размеры агрегата равны 330×180×180 мм.
Для таможенного оформления и поиска аналогов используется код ТН ВЭД 8413.60.000. Оборудование соответствует климатическому исполнению УХЛ, категория размещения 4, что допускает его эксплуатацию в отапливаемых производственных помещениях при температуре окружающей среды от 0 до +50°C.
| Параметр | Значение |
| Масса, кг | 32 |
| Габариты, мм (Д×Ш×В) | 330×180×180 |
| Код ТН ВЭД | 8413.60.000 |
Когда на производстве спросили, почему насос пластинчатый 35БГ12-25АМ всегда принимает ответственные решения, он ответил: «У меня есть два независимых мнения – 108 и 33 литра в минуту, и я всегда следую тому, у которого выше давление».
Технические характеристики гидронасоса
| Параметр | Значение |
| Рабочий объем, см³ | 80 / 25 |
| Номинальная подача, л/мин | 108 / 33 |
| Давление на выходе, МПа | номинальное | 12.5 |
| предельное | 14.0 |
| Давление на входе, МПа | 0.02 |
| Рабочая частота вращения, об/мин | номинальная | 1500 |
| минимальная | 1200 |
| максимальная | 1800 |
| Номинальная потребляемая мощность, кВт | 34.5 |
| Рабочая температура масла, °C | от +10 до +50 |
| Наработка 90% ресурса, ч | 5000 |
Преимущества и особенности эксплуатации
Выбирая насос пластинчатый 35БГ12-25АМ, технический специалист получает ряд эксплуатационных преимуществ.
Во-первых, это высокая производительность двух контуров, что позволяет оптимизировать гидравлическую схему оборудования, сократив количество насосных агрегатов.
Во-вторых, стабильность работы при максимальном давлении 14 МПа обеспечивает надежность работы системы даже в пиковые моменты нагрузки, снижая риск внезапных остановок.
В-третьих, агрегат обладает высоким конструктивным ресурсом (5000 часов), что при своевременном обслуживании и использовании чистого масла минимизирует затраты на ремонт и замену.
Наконец, насос пластинчатый 35БГ12-25АМ отличается универсальностью подключения и совместим с широким спектром отечественного промышленного оборудования, что упрощает процедуры модернизации и ремонта.
Принцип работы в составе гидросистемы
Принцип действия основан на объемном вытеснении рабочей жидкости. Вращение эксцентрично расположенного ротора приводит в движение подвижные пластины, которые под действием центробежной силы и давления в пазах прижимаются к поверхности статора. При вращении объемы между пластинами, ротором и статором циклически изменяются. В зоне увеличения объема создается разрежение, обеспечивающее всасывание масла из линии входа. В зоне уменьшения объема происходит вытеснение жидкости в напорную магистраль. Двухпоточная реализация внутренней геометрии позволяет организовать две независимые камеры нагнетания в одном корпусе, обеспечивая параметры, характерные для насоса пластинчатого 35БГ12-25АМ.
Температурный режим работы и срок службы
Для обеспечения заявленного ресурса в 5000 часов необходимо соблюдение температурного режима рабочей жидкости в диапазоне от +10°C до +50°C. Вязкость масла должна находиться в пределах 17–213 сСт. На срок службы напрямую влияет качество фильтрации: обязательна установка фильтров тонкой очистки с тонкостью фильтрации не ниже 25 мкм на линиях всасывания и, желательно, на сливе. Эксплуатация в режиме предельного давления 14 МПа допустима, но регулярная работа в таком режиме сокращает межсервисный интервал. Ресурс также зависит от чистоты масла и отсутствия в системе кавитационных процессов.
Область применения и типовое оборудование
Насос пластинчатый 35БГ12-25АМ устанавливается на широкую номенклатуру промышленной техники, где требуется высокая и стабильная производительность гидравлики:
Металлообрабатывающие комплексы: координатно-расточные, токарно-фрезерные станки с ЧПУ, листогибочные прессы.
Прессовое оборудование: гидравлические прессы для литья и штамповки, ковочные установки.
Специальное оборудование: испытательные стенды, технологические линии в нефтегазовой отрасли, упаковочные машины.
Гидравлические станции (гидростанции): в качестве силового насоса в насосных группах для обеспечения питания нескольких контуров.
Состав ремкомплекта и часто заменяемые детали
Большинство отказов связаны с износом уплотнительных и трущихся элементов. Для насоса пластинчатого 35БГ12-25АМ чаще всего требуются замены следующих деталей:
| Наименование запчасти | Причина износа/выхода из строя |
| Пластины (лопатки) | Абразивный износ из-за загрязненного масла, усталостный излом при ударных нагрузках. |
| Уплотнительные кольца и манжеты вала | Потеря эластичности от высоких температур, износ от механических примесей, старение резины. |
| Распределительные и опорные диски | Износ рабочих поверхностей вследствие трения и кавитационной эрозии. |
| Подшипниковый узел | Износ и разрушение тел качения от радиальных нагрузок и вибрации. |
Типичные ошибки при подборе насоса
При выборе модели для замены или проектирования системы необходимо избегать следующих ошибок:
1. Подбор только по присоединительным размерам и типу фланца без учета требуемого рабочего давления и расхода в каждом контуре.
2. Несоблюдение температурного диапазона рабочей среды, что ведет к повышенному износу или заклиниванию пластин.
3. Игнорирование требований к чистоте масла приводит к ускоренному абразивному износу пластин и рабочих поверхностей.
4. Неправильное определение направления вращения вала, что ведет к неработоспособности насоса или кавитации на всасывании.
Условное обозначение модели
Маркировка 35БГ12-25АМ имеет следующую структуру:
35 – габарит насоса (2+1), обозначающий двухпоточную конструкцию с определенными геометрическими размерами.
БГ – тип насоса: пластинчатый (Б) гидравлический (Г).
12 – номинальное давление в десятых долях МПа (т.е. 12,5 МПа).
25 – номинальный рабочий объем второго контура (по стороне привода) в см³.
АМ – буквенное обозначение модификации (в данном случае – усовершенствованная, с улучшенными характеристиками).
Габаритные и присоединительные размеры
На изображении представлены рабочие чертежи, позволяющие определить необходимые монтажные расстояния, расположение крепежных отверстий и тип фланцевого соединения. Перед установкой нового насоса пластинчатого 35БГ12-25АМ необходимо проверить соответствие межосевых расстояний, диаметров валов и типа шпоночного паза с характеристиками приводного двигателя. Габариты насоса пластинчатого 35БГ12-25АМ должны обеспечивать свободный доступ для проведения технического обслуживания.
Варианты заказа для разных задач
Насос пластинчатый 35БГ12-25АМ может поставляться как отдельно, так и в составе готовых решений.
1. Базовая поставка: агрегат 35БГ12-25АМ в стандартной комплектации, с правым направлением вращения. Подходит для прямой замены вышедшего из строя аналогичного насоса.
2. Поставка в сборе с адаптером: насос, установленный на переходную плиту с унифицированным фланцем, что упрощает монтаж на различные типы приводов.
3. Комплексное решение: насосная группа на базе 35БГ12-25АМ, включающая бак, фильтры, запорную арматуру и систему управления, собранную и проверенную на стенде.
Поставка и поддержка от ГИДРАВЛИКА
Оригинальный насос пластинчатый 35БГ12-25АМ бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей России и в страны СНГ. Мы осуществляем оперативную доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Для инженеров и технических специалистов доступна бесплатная консультация по подбору оборудования, проверке совместимости и подбору аналогов для существующих гидросистем. Свяжитесь с нами через Контакты или оставьте заявку на сайте для расчета стоимости и согласования деталей поставки.
