Описание и назначение гидроагрегата

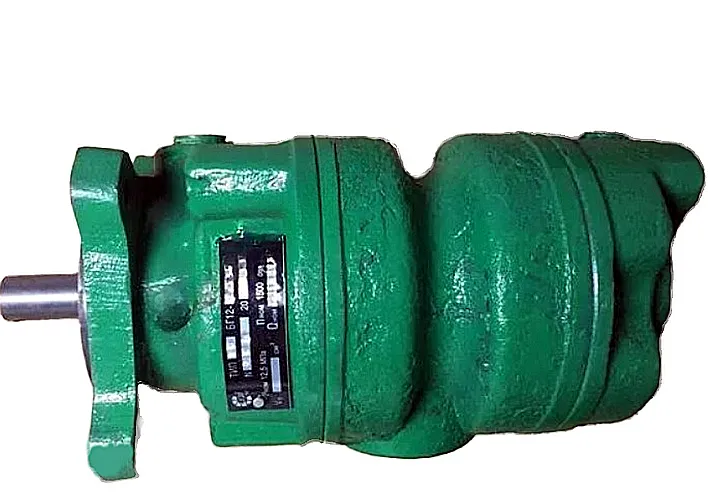

Модель 35БГ12-23М – это двухпоточный пластинчатый насос габарита 1+1, предназначенный для создания стабильного и постоянного потока гидравлической жидкости в промышленных системах. Устройство применяется в гидравлических контурах прессов, металлообрабатывающих станков, литьевых машин и прочего технологического оборудования, где критически важна стабильность давления и расхода. Пластинчатый насос 35БГ12-23М обеспечивает надежную работу двух независимых линий за счет двух камер нагнетания, выдавая в каждом контуре по 33 литра в минуту.
Гидравлический агрегат отличается универсальностью подключения и совместим с типовыми промышленными гидросистемами. Надежность его работы повышает общую производительность оборудования, сокращая незапланированные простои. Модель часто используется как замена устаревшего аналога НпЛ 25-25/16.
Вес и габаритные размеры насоса
Общая масса агрегата в сборе составляет 16 килограмм. Габаритные размеры пластинчатого насоса 35БГ12-23М – 290×250×180 миллиметров, что позволяет его компактно интегрировать в существующие гидравлические шкафы или станины станков. При подборе необходимо учитывать эти габариты для обеспечения свободного доступа для будущего обслуживания. Пластинчатый насос 35БГ12-23М имеет код ТН ВЭД 8413 50 000 0.
| Параметр | Значение |
|---|
| Масса, кг | 16 |
| Габаритные размеры (Д×Ш×В), мм | 290×250×180 |
| Код ТН ВЭД | 8413 50 000 0 |
Юмористическая техническая пауза
Инженер-гидравлик спрашивает у такого же специалиста: «Почему наш главный механик всегда ставит именно насос пластинчатый 35БГ12-23М?» Тот задумывается и отвечает: «Наверное, чтобы нашим станкам тоже было, о чем поговорить между собой – у них теперь сразу два контура для бесед!»
Технические характеристики и параметры эксплуатации
| Тип | Параметры |
|---|
| Рабочий объем, см³ (на контур) | 25 |
| Номинальная подача (расход), л/мин (на контур) | 33 |
| Давление на выходе, МПа | Номинальное рабочее | 12.5 |
| Предельное пиковое | 14.0 |
| Давление всасывания (на входе), МПа | 0.02 |
| Частота вращения вала, об/мин | Номинальная | 1500 |
| Минимальная | 1200 |
| Максимальная | 1800 |
| Мощность потребляемая (номинал), кВт | 16.9 |
| Ресурс работы (до 90% КПД), часов | 5000 |
Температурный режим и условия эксплуатации
| Параметр | Значение |
|---|
| Температура рабочей жидкости (масла), °C | от +10 до +50 |
| Температура окружающей среды, °C | от 0 до +50 |
| Допустимая вязкость масла, сСт | 17 – 213 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Стандартное направление вращения вала | Правое (по часовой стрелке со стороны привода) |
| Уровень звукового давления (шум), дБА | 82 |
| Гарантийный срок, месяцев | 12 |
Преимущества и особенности эксплуатации
Ключевые выгоды для производственных компаний и сервисных подразделений при выборе этой модели:
1. Снижение простоев оборудования. Надежная конструкция пластинчатого насоса 35БГ12-23М обеспечивает длительную непрерывную работу в тяжелых условиях, что напрямую влияет на общую эффективность производственной линии.
2. Повышенный ресурс и удобство обслуживания. Продуманная конструкция и использование долговечных материалов позволяют агрегату отрабатывать заявленный ресурс в 5000 часов. Модульность некоторых узлов упрощает плановое сервисное обслуживание.
3. Стабильность выходных параметров. Двухпоточная схема обеспечивает независимую и неизменную производительность в каждом контуре, что критично для точных операций, таких как штамповка или литье под давлением. Это главное достоинство насоса 35БГ12-23М.
4. Простота монтажа и совместимость. Стандартные присоединительные размеры и габарит 1+1 позволяют легко интегрировать данный пластинчатый насос в большинство существующих промышленных гидросистем, а также использовать его в новом проекте.
Принцип работы в гидросистеме
Рабочий процесс насоса 35БГ12-23М основан на вращении эксцентрично установленного ротора с подвижными пластинами. При вращении под действием центробежной силы и давления пружин пластины выдвигаются, плотно прилегая к внутренней поверхности статора. В зоне всасывания объем образующихся ячеек увеличивается, создавая разрежение и забор масла из бака гидростанции.
При дальнейшем движении объем ячеек уменьшается, и рабочая жидкость вытесняется в напорную магистраль с заданным давлением. Две независимые группы таких ячеек, работающие от общего вала, и формируют два потока. Именно эта конструкция делает пластинчатый насос 35БГ12-23М востребованным для сложных многоконтурных систем.
Температурный режим работы и факторы, влияющие на срок службы
Модель рассчитана на длительную работу в диапазоне температур масла от +10°C до +50°C. Для достижения заявленного ресурса в 5000 часов необходимо строгое соблюдение этого режима. Использование перегретого масла ускоряет износ уплотнений и пластин, а слишком холодное – вызывает повышенные пусковые нагрузки и кавитацию.
Ключевые факторы, определяющие долговечность насоса 35БГ12-23М:
• Качество и фильтрация масла. Обязательно использование гидравлических масел с вязкостью 17–213 сСт и поддержание высокой чистоты рабочей среды. Рекомендуется установка фильтров тонкой очистки на линии всасывания и давления.
• Соблюдение номинального и предельного давления. Работа на пределе в 14 МПа допустима лишь кратковременно. Постоянная эксплуатация должна вестись на номинальных 12.5 МПа.
• Регулярность сервисного обслуживания. Включает визуальный осмотр, контроль затяжки соединений и своевременную замену изнашиваемых элементов ремкомплекта.
Область применения и типы оборудования
Пластинчатый насос 35БГ12-23М нашел широкое применение в различных отраслях промышленности благодаря своей надежности и двухпоточной схеме. Основные сферы использования:
• Металлообработка: гидравлические прессы (кривошипные, гидравлические), гибочные и штамповочные машины.
• Деревообработка: прессовое оборудование для изготовления плит, гидроприводы пильных и фрезерных станков.
• Литьевое производство: машины для литья под давлением, системы смыкания форм.
• Общепромышленное применение: гидравлические станции (гидростанции), насосные группы систем смазки и охлаждения, испытательные стенды.
Производительность пластинчатого насоса 35БГ12-23М делает его оптимальным для оборудования средней мощности, где требуется стабильная подача масла в два независимых контура.
Состав ремонтного комплекта и часто заменяемые детали
Плановое сервисное обслуживание насоса 35БГ12-23М предполагает периодическую замену изнашиваемых деталей. Чаще всего требуют замены следующие компоненты:
| Наименование детали (типовое) | Причина износа / условия замены |
|---|
| Комплект пластин (лопаток) | Естественный износ рабочих граней, приводящий к падению производительности и росту внутренних утечек. |
| Уплотнительные манжеты вала | Потеря эластичности из-за температурных циклов и давления, ведущая к внешней течи масла. |
| Уплотнения торцевого распределителя (диска) | Износ вследствие трения и воздействия загрязнений в масле, вызывающий перетечки между камерами. |
| Пружины пластин | Усталость металла, снижающая эффективность прижима пластин к статору на низких оборотах. |
| Резиновые уплотнения корпусных соединений | Старение резины, механические повреждения при разборке/сборке. |
Использование оригинальных или сертифицированных запасных частей – ключевое условие для восстановления заводских характеристик насоса 35БГ12-23М после ремонта.
Типичные ошибки при подборе гидронасоса
Во избежание проблем с эксплуатацией и снижения ресурса, при выборе аналога или замене старого насоса следует избегать следующих ошибок:
1. Подбор только по присоединительным размерам. Даже при совпадении фланцев или резьбы критически важно проверить соответствие по рабочему давлению и расходу.
2. Игнорирование требуемой производительности. Недостаточная подача насоса 35БГ12-23М для конкретной системы приведет к медленной работе гидроцилиндров и перегреву.
3. Неучет температурного диапазона. Установка насоса, не рассчитанного на низкие температуры цеха, приведет к его выходу из строя при зимнем пуске.
4. Несоответствие типа и чистоты рабочей среды. Использование неподходящего масла или работа без фильтрации резко сокращает ресурс пластин и уплотнений.
Условное обозначение модели: расшифровка индекса
Маркировка 35БГ12-23М содержит всю ключевую информацию о типе и параметрах изделия:
35 – условный размер присоединительного фланца и вала.
Б – обозначает «насос».
Г – указывает на гидравлическое исполнение.
12 – номинальное рабочее давление, выраженное в мегапаскалях (МПа). В данном случае 12.5 МПа.
23 – порядковый номер модификации или конструктивного исполнения.
М – буква, обозначающая, что насос пластинчатый 35БГ12-23М является модернизированной версией базовой модели, с улучшенными характеристиками или ресурсом.
Габаритные и присоединительные размеры
Для корректного монтажа и проверки совместимости необходимо свериться с габаритными чертежами. Данный пластинчатый насос имеет стандартные присоединительные размеры фланцев и шпоночного вала, характерные для габарита 1+1.
Габаритный чертеж пластинчатого насоса 35БГ12-23М с указанием монтажных размеров, межосевых расстояний и посадочных мест.
Типовая кинематическая схема подключения двухпоточного насоса 35БГ12-23М в составе гидравлической станции с указанием всасывающей и напорных линий.
Примеры типовых конфигураций заказа
1. Базовая поставка. Наиболее востребованная конфигурация – насос пластинчатый 35БГ12-23М с правым вращением, в полной заводской комплектации, готовый к установке.
2. Поставка с ремкомплектом. Опционально к насосу может быть добавлен стандартный ремонтный комплект, включающий основные уплотнения и пластины, что позволяет сократить время будущего ремонта.
3. Заказ модификации с левым вращением. Для систем с реверсивным приводом или специфической компоновкой насос поставляется с левым направлением вращения вала (указывается отдельно в спецификации).
Наша компания обеспечивает поставку пластинчатого насоса 35БГ12-23М не только по России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону), но и в страны СНГ.
Официальная поставка и сервис от ГИДРАВЛИКА
Компания ГИДРАВЛИКА является официальным поставщиком промышленного гидравлического оборудования бренда ГИДРАВЛИК. Мы гарантируем, что каждый пластинчатый насос 35БГ12-23М, поставляемый нами, является оригинальным изделием, прошедшим контроль качества. Наши специалисты готовы оказать квалифицированную техническую поддержку: помочь с подбором аналога для вашей существующей системы, проверить совместимость по параметрам и организовать оперативную доставку в любой регион.
Для уточнения наличия, получения коммерческого предложения или технической консультации вы можете оставить заявку на сайте или связаться с нами через раздел Контакты. Обеспечьте свою производственную линию надежным и долговечным гидравлическим оборудованием.
