Насос пластинчатый 12Г12-25М представляет собой двухпоточный гидравлический насос с импульсной подачей рабочей жидкости. Основное назначение изделия – создание и поддержание давления минерального масла в двух независимых контурах гидравлических систем промышленного оборудования.
Описание и назначение
Насос пластинчатый 12Г12-25М – это нерегулируемая гидравлическая машина габарита 3+1, предназначенная для работы в составе гидростанций и насосных групп промышленных станков, прессов и другого оборудования. Его основная функция – обеспечение стабильного давления масла в двух независимых гидролиниях с различными параметрами расхода.
Габариты, вес и Код ТН ВЭД
Модель 12Г12-25М относится к категории промышленного гидравлического оборудования. Код ТН ВЭД для подобных насосов обычно попадает под 8413 (насосы для жидкостей…). Конкретные габаритные размеры могут незначительно варьироваться в зависимости от модификации присоединительных элементов.
| Параметр |
Значение |
Примечание |
| Масса (в сборе), кг |
55 |
Стандартная комплектация |
| Габаритный размер |
3+1 |
Условное обозначение габарита исполнения |
Юмор в мире гидравлики
Инженер-наладчик, осматривая шумно работающую гидросистему, спрашивает помощника: «Что это за грохот? Насос пластинчатый 12Г12-25М уже стучит?» Помощник, заглянув в паспорт, отвечает: «Нет, он ещё даже не начал, это ты карандаш уронил на металлический стол». Иногда шум бывает обманчив, особенно при пусконаладке нового насоса пластинчатого 12Г12-25М.
Технические характеристики пластинчатого насоса 12Г12-25М
Параметры оборудования задают рамки его применения и определяют долговечность работы.
|
Параметры насоса
|
12Г12-25М |
|
Номинальная производительность, л/мин
|
142,8 (основной поток) / 12,1 (вспомогательный)
|
|
Рабочее давление на выходе, МПа
|
номинальное |
6,3
|
| максимальное (пиковое) |
7,0 |
| Давление на входе, МПа |
0,08…0,12 |
|
Частота вращения вала, об/мин
|
номинальная |
960 |
| минимальная |
600 |
| максимальная |
1500 |
| Тип рабочей среды |
Минеральные масла для гидросистем |
| Номинальная потребляемая мощность, кВт |
19,9 |
| Масса, кг |
55 |
| Общий КПД, %, не менее |
70 |
Каждый насос пластинчатый 12Г12-25М спроектирован для эксплуатации в гидравлических системах, используемых на производстве.
|
Параметры эксплуатации
|
12Г12-25М |
| Категория размещения |
4 |
| Климатическое исполнение |
УХЛ |
Направление вращения вала |
правое (левое под заказ) |
| Температура рабочей жидкости, °С |
минимальная |
+10 |
| максимальная |
+50 |
| Температура окружающей среды, °С |
минимальная |
0 |
| максимальная |
+50 |
| Вязкость масла, сСт |
минимальная |
17 |
| максимальная |
400 |
| Уровень звукового давления, дБА |
не более 88 |
| Гарантийный срок, месяцев |
12 |

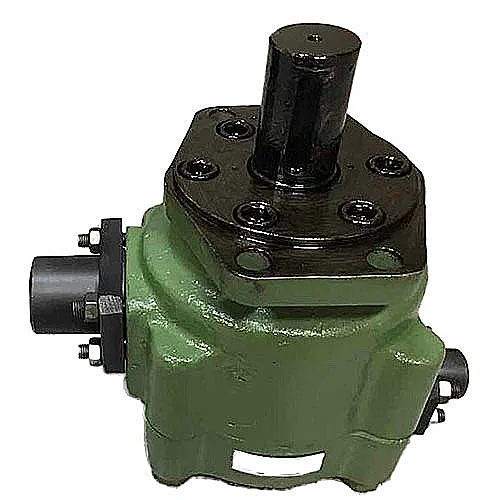

Изображение насоса пластинчатого 12Г12-25М. Вид сбоку, показаны основные патрубки подключения и крепежные элементы.
Преимущества и особенности эксплуатации
Использование данного пластинчатого насоса в составе гидростанций и технологических линий обеспечивает пользователю ряд существенных преимуществ:
- Высокая надежность и длительный ресурс. Конструкция насоса пластинчатого 12Г12-25М, изготовленная по ТУ 2-024-0224533-025-089, рассчитана на длительную непрерывную работу в условиях циклических нагрузок, характерных для промышленного оборудования.
- Двухпоточная схема работы. Возможность одновременной подачи жидкости по двум независимым каналам с разной производительностью позволяет упростить гидросхемы и сократить количество насосных агрегатов.
- Совместимость с типовыми системами. Этот пластинчатый насос легко интегрируется в существующие гидросистемы металлообрабатывающих станков, прессового и прочего промышленного оборудования.
- Стабильность давления. Номинальное давление на выходе в 6,3 МПа поддерживается стабильно в заданном диапазоне частот вращения, что критически важно для точных технологических операций.
- Минимальное время простоев. Благодаря широкой распространенности модели и доступности запасных частей сервисное обслуживание и ремонт выполняются оперативно.
Подключая насос пластинчатый 12Г12-25М, пользователь получает стабильность в работе своей гидравлической системы.
Принцип работы в гидравлической системе
Пластинчатый насос 12Г12-25М относится к объемным гидромашинам. Рабочая среда (минеральное масло) поступает во всасывающую полость под действием разрежения, создаваемого вращающимся ротором с выдвижными пластинами. Во время вращения пластины, находясь в пазах ротора, прижимаются к статору, создавая изменяющиеся объемы камер. Жидкость захватывается из зоны всасывания и перемещается к напорной линии. Двухпоточность реализована за счет специального распределительного устройства, разделяющего общий поток на два независимых со своими параметрами производительности – 142,8 л/мин и 12,1 л/мин.
Температурный режим и срок службы
Допустимый температурный диапазон эксплуатации пластинчатого насоса 12Г12-25М четко регламентирован: от +10°C до +50°C для рабочего масла и от 0°C до +50°C для окружающей среды. Базовый режим работы – продолжительный, с возможностью циклических нагрузок и частых пусков/остановов. Ресурс агрегата напрямую зависит от соблюдения параметров эксплуатации: качества фильтрации рабочей жидкости (рекомендуется тонкость фильтрации не ниже класса точности по ГОСТ), поддержания давления на входе в пределах 0,08…0,12 МПа и своевременного проведения сервисного обслуживания, включающего замену изнашиваемых компонентов.
Область применения и типовое оборудование
Насос пластинчатый 12Г12-25М предназначен для работы в составе гидростанций, обеспечивающих привод промышленного оборудования. Он применяется в следующих сферах:
- Металлообрабатывающая отрасль: гидравлические системы токарных, фрезерных, шлифовальных станков, координатно-расточных станков с ЧПУ.
- Прессовое оборудование: гидравлические прессы для штамповки, гибки, правки металла.
- Обработка материалов: оборудование для литья под давлением, производства полимерных изделий.
- Общее машиностроение: специальные стенды, испытательные установки, подъемно-транспортные механизмы.
Таким образом, данный пластинчатый насос является универсальным решением для множества производственных задач.
Состав ремкомплекта и часто заменяемые детали
Для поддержания стабильной работы гидравлического насоса необходимы комплектующие. Ниже приведены элементы, которые наиболее подвержены износу.
| Наименование детали/уплотнения |
Возможная причина выхода из строя |
| Комплект пластин (лопаток) |
Естественный абразивный износ при работе на загрязненном масле или при превышении давления. |
| Уплотнение вала (сальник) |
Старение резины, перекос при монтаже, работа при экстремальных температурах. |
| О-кольца и уплотнительные манжеты корпуса |
Потеря эластичности, химическая несовместимость с рабочей средой, механические повреждения. |
| Распределительный диск (торцевая пластина) |
Износ рабочей поверхности из-за недостаточной смазки или наличия абразива в масле. |
| Пружины прижима пластин |
Усталость металла после длительных циклов нагрузки. |
Типичные ошибки при подборе пластинчатого насоса
Неправильный выбор может привести к снижению эффективности или преждевременному выходу насоса из строя.
- Подбор исключительно по присоединительным размерам. Резьба или фланец могут подойти, но если рабочие параметры системы (расход, давление) не соответствуют характеристикам насоса, это вызовет перегрузку.
- Игнорирование температуры рабочей среды. Использование пластинчатого насоса 12Г12-25М при температуре масла ниже +10°C приведет к резкому росту вязкости, кавитации и повышенному износу.
- Несоответствие типа рабочей жидкости. Использование жидкостей, не являющихся минеральными маслами (например, водно-гликолевых смесей или эмульсий), может разрушить уплотнения и внутренние поверхности.
Прежде чем купить насос пластинчатый 12Г12-25М, следует сверить все параметры вашей гидросистемы.
Условное обозначение модели
Индекс «12Г12-25М» несет в себе информацию о конструкции и параметрах насоса:
- 12Г12 – базовый индекс серии пластинчатых насосов. Цифры обозначают типоразмер и конструктивное исполнение.
- 25 – условное обозначение или номер модификации в серии, может указывать на конкретное соотношение производительностей двух потоков.
- М – модернизированное исполнение. Буква «М» в конце часто говорит о доработках по сравнению с базовой моделью, направленных на повышение надежности или ресурса.
Следующая модификация того же насоса пластинчатого 12Г12-25М может иметь иные эксплуатационные параметры.
Габаритные и присоединительные размеры
Для корректной интеграции насоса пластинчатого 12Г12-25М в существующую систему или при проектировании новой установки необходимо учитывать его габариты, массу и точки подключения. Основные присоединительные размеры определяются фланцами или резьбовыми отверстиями на торцах корпуса для подключения всасывающей и напорных линий. При замене аналогичного агрегата необходимо сравнить межосевые расстояния крепежных отверстий, диаметр и тип соединения выходного вала с электродвигателем, а также расположение дренажного и контрольных отверстий.
Чертеж насоса пластинчатого 12Г12-25М с габаритными размерами и указанием присоединительных патрубков.
Примеры заказа и комплектация
В зависимости от требований гидросистемы может понадобиться различная комплектация:
- Базовая комплектация. Насос пластинчатый 12Г12-25М, стандартное исполнение с правым вращением вала, фланцевым или резьбовым присоединением. Для большинства стандартных гидростанций.
- Модификация с левым вращением. Исполнение насоса пластинчатого 12Г12-25М с левым направлением вращения входного вала. Применяется в специфичных кинематических схемах привода.
- Комплект с ремкомплектом. Насос в сборе вместе с набором основных расходных деталей (пластины, уплотнения) для проведения планового ТО.
Поставка и техническая поддержка
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем консультации по подбору аналогов под существующие системы, помощь в монтаже и вводе в эксплуатацию. Доставка возможна в любой регион Российской Федерации и страны СНГ, включая такие города, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие. Для заказа или получения консультации свяжитесь с нами через сайт https://777-gidra.ru или оставьте заявку онлайн.
