В ассортименте оборудования бренда ГИДРАВЛИК насос пластинчатый 8Г12-32М занимает ключевое место как надежный источник гидравлической энергии для систем с двумя независимыми контурами. Эта двухпоточная модель спроектирована для обеспечения стабильного давления и точной подачи рабочей среды в сложных производственных условиях.
Назначение и основные параметры
Двухпоточный насос пластинчатый 8Г12-32М предназначен для работы в составе гидроприводов металлообрабатывающих станков, прессового оборудования, подъемно-транспортной техники и конвейерных линий. Основной функционал агрегата — создание устойчивого потока минерального масла с давлением до 6,3 МПа.
Инженеры на производстве обсуждали надежность гидроприводов. Один говорит: «Наша линия работает как часы!» Второй отвечает: «Да, особенно после установки насоса пластинчатого 8Г12-32М — у него сразу два хода для надежности!»
Габариты, вес и код ТН ВЭД
Конструкция аппарата обеспечивает компактное размещение на раме станка или гидростанции. Габаритные размеры не превышают 280×220×210 мм, а масса аппарата составляет 17 кг. Код ТН ВЭД для таможенного оформления: 8413.50.000.
| Параметр | Значение |
|---|
| Габариты (Д×Ш×В), мм | 280×220×210 |
| Масса, кг | 17 |
| Тип присоединения | Фланцевое по ГОСТ 13824-81 |

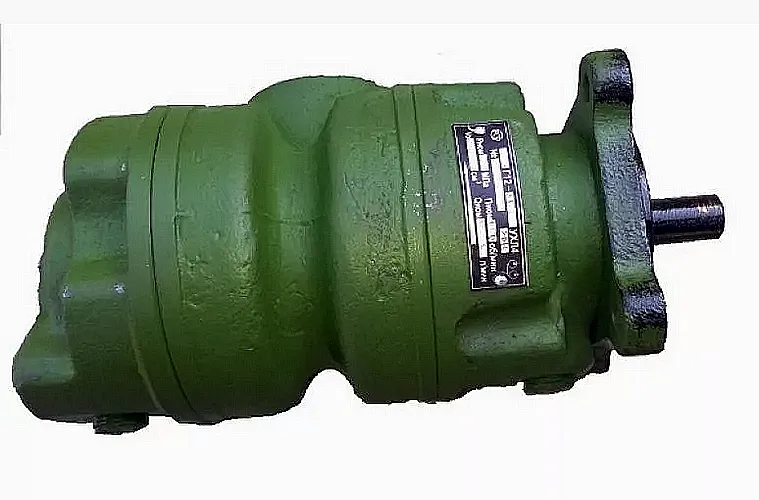

Изображение позволяет оценить монтажные размеры для интеграции в гидросистему.
Технические характеристики
| Наименование параметра | Рабочее значение |
|---|
| Номинальное рабочее давление, МПа | 6.3 |
| Подача рабочей жидкости по контурам, л/мин | 9.5 / 20.6 |
| Максимально допустимое давление на входе, МПа | 0.12 |
| Номинальная частота вращения вала, об/мин | 960 |
| Допустимый диапазон температур рабочей среды, °С | от +10 до +50 |
| Объемный КПД, % | не менее 70 |
| Уровень звукового давления, дБА | не более 88 |
Преимущества и особенности эксплуатации
Выбор модели 8Г12-32М для оснащения гидросистем дает пользователю ряд эксплуатационных преимуществ:
- Максимальная надежность. Насос пластинчатый 8Г12-32М отличается повышенным ресурсом работы, что достигается за счет сбалансированной конструкции роторной группы и применения износостойких материалов.
- Снижение эксплуатационных затрат. Высокий КПД и стабильная работа в широком диапазоне вязкости масла (17–400 сСт) обеспечивают энергоэффективность и минимизацию потерь мощности.
- Упрощенное обслуживание. Модульная конструкция и доступность ремонтных комплектов позволяют проводить быстрое сервисное обслуживание без длительных простоев оборудования.
- Универсальность подключения. Стандартные фланцевые присоединения гарантируют совместимость с большинством типовых гидростанций и насосных групп.
- Стабильность параметров. Двухпоточная схема обеспечивает независимое и устойчивое давление в двух контурах, что критически важно для синхронной работы сложных механизмов.
Принцип работы насоса в составе гидросистемы
Работа агрегата основана на принципе действия пластинчатого насоса однократного действия. Вращение вала передается ротору, в пазах которого свободно движутся пластины. Центробежная сила и давление рабочей жидкости прижимают пластины к поверхности корпуса-статора, образуя герметичные камеры. Благодаря эксцентричному расположению ротора объем камер попеременно увеличивается и уменьшается, обеспечивая всасывание масла из бака и его нагнетание в напорную магистраль. Конструкция насоса пластинчатого 8Г12-32М реализует два независимых потока с разной производительностью за счет особой геометрии распределительной системы.
Условия работы и расчетный ресурс
Для обеспечения номинального срока службы более 10 000 моточасов необходимо соблюдать температурный режим. Рабочая среда (минеральные масла групп ВГ по ГОСТ 17479.3-85) должна иметь температуру в диапазоне от +10°C до +50°C. Окружающая среда не должна охлаждаться ниже 0°C и нагреваться выше +50°C. На ресурс работы напрямую влияют качество фильтрации масла (рекомендуется тонкость фильтрации не грубее 25 мкм), отсутствие кавитации и соблюдение номинального давления на входе. Регулярное техническое обслуживание, включающее контроль качества масла и замену фильтрующих элементов, является ключевым фактором долговечности.
Области применения и совместимое оборудование
Благодаря двухпоточной схеме данный насос пластинчатый нашел применение в различных отраслях промышленности. Он используется на гидравлических прессах кузнечно-штамповочного производства, металлорежущих станках (токарных, фрезерных, шлифовальных), конвейерных системах металлургических цехов, подъемниках и манипуляторах. Основная сфера — станкостроение и тяжелое машиностроение, где требуется одновременная и согласованная работа нескольких гидроцилиндров или гидромоторов с различающимися требованиями к расходу. Агрегат является функциональным аналогом устаревшей модели НПл 12,5–25/6,3 и может полноценно ее заменить при модернизации оборудования.
Типичные ошибки при выборе и подборе
Неверный подбор гидронасоса приводит к снижению производительности или преждевременному отказу. Наиболее распространенные ошибки:
- Подбор исключительно по типу и размеру присоединения без учета требуемого давления (6,3 МПа для 8Г12-32М) и расхода (суммарно 30,1 л/мин).
- Пренебрежение диапазоном рабочих температур масла, что вызывает повышенный износ при запуске на холодном масле или потерю производительности при перегреве.
- Использование несовместимых типов рабочей среды (например, жидкостей на водной основе или с высокой химической агрессивностью).
- Игнорирование необходимости обеспечения требуемого подпота на входе (до 0,12 МПа), что приводит к кавитации и разрушению пластин.
Маркировка и расшифровка условного обозначения
Индекс модели 8Г12-32М несет в себе информацию об основных параметрах агрегата. Первая цифра «8» указывает на тип устройства — гидравлический насос. Буква «Г» обозначает применение в гидросистемах. Число «12» соответствует условному размеру или типоразмеру насоса. «32» — это модификация конструкции, отличающаяся параметрами производительности и рабочего давления. Литера «М» в конце маркировки означает, что изделие является модернизированной версией, обладающей улучшенными эксплуатационными характеристиками и ресурсом работы.
Совместимость и присоединительные размеры
Насос пластинчатый 8Г12-32М оснащается стандартными фланцевыми соединениями, регламентированными ГОСТ 13824-81. Это упрощает его интеграцию в существующие гидростанции и насосные группы большинства отечественных и импортных станков. При проверке совместимости необходимо сверить межосевые расстояния крепежных отверстий на фланце, диаметр и тип резьбы портов всасывающего и напорных патрубков с параметрами подводимых трубопроводов.
Примеры комплектации заказа
1. Базовый комплект: собственно насос пластинчатый 8Г12-32М в стандартном исполнении с правым вращением вала, паспорт и руководство по эксплуатации.
2. Комплект для сервиса: насос 8Г12-32М плюс ремонтный комплект, включающий комплект пластин, уплотнений вала и прокладок.
3. Комплект для замены: насос 8Г12-32М со специальным переходным фланцем для модернизации системы с устаревшим насосом НПл 12,5-25/6,3.
Состав ремонтного комплекта и часто заменяемые детали
Наиболее подвержены износу детали, находящиеся в постоянном контакте с рабочей средой под давлением. В стандартный ремонтный комплект для насоса пластинчатого 8Г12-32М могут входить:
| Наименование узла/детали | Причина и условия износа |
|---|
| Комплект пластин (лопаток) | Естественный абразивный износ при работе на загрязненном масле или при кавитации. |
| Уплотнения вала (сальники, манжеты) | Потеря эластичности и упругости вследствие высоких температур или старения резины. |
| Распределительная плита (торцевая крышка) | Износ рабочей поверхности от трения пластин, особенно при недостаточной смазке. |
| Уплотнительные прокладки корпуса | «Усталость» материала, механические повреждения при переборках. |
Своевременная замена этих элементов в рамках планового ТО позволяет избежать катастрофических поломок.
Бренд ГИДРАВЛИК, представленный компанией ГИДРАВЛИКА, гарантирует поставку оригинальных гидравлических компонентов, включая насос пластинчатый 8Г12-32М, напрямую с производства. Мы обеспечиваем оперативную доставку по всей территории России и стран СНГ: в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие города и регионы. Наши специалисты готовы предоставить детальную техническую консультацию и помощь в подборе аналога для вашей гидросистемы. Для оформления заказа или получения коммерческого предложения, пожалуйста, воспользуйтесь формой связи на сайте 777-gidra.ru.
