Описание и назначение агрегата
Насос пластинчатый 18Г12-24АМ представляет собой двухпоточный нерегулируемый объемный гидроагрегат, предназначенный для питания гидросистем промышленного оборудования. Основная функция устройства заключается в создании стабильного потока минерального масла с давлением до 6,3 МПа. Эта модель идеально подходит для оснащения и ремонта гидроприводов станков, прессового оборудования и различной промышленной техники, обеспечивая надежную работу контуров.
Изделие производится в соответствии с техническими условиями ТУ 2-024-0224533-025-089, что гарантирует соблюдение всех заявленных параметров. Конструкция насоса пластинчатого 18Г12-24АМ является базовой для множества производственных решений. Компания ГИДРАВЛИКА осуществляет поставки оригинальных агрегатов бренда ГИДРАВЛИК по всей России.
Что касается массогабаритных показателей, модель 18Г12-24АМ относится ко второй категории исполнения (2+1). Ее вес, зафиксированный технической документацией, составляет 33 кг. Код ТН ВЭД для таможенного декларирования — 8413500000.
| Параметр | Значение |
|---|
| Масса (нетто), кг | 33 |
| Габаритная категория | 2+1 |
| Код ТН ВЭД | 8413500000 |
Инженер вызывает механика:
— Подойди посмотреть, у нас тут насос пластинчатый 18Г12-24АМ странно звучит.
Механик прислушивается:
— Да нормально он звучит! Это чайник у вас на столе в конторе кипит.
Детальные технические характеристики
Выбор надежного узла для системы основан на точных параметрах. Ниже представлены ключевые эксплуатационные характеристики насоса пластинчатого 18Г12-24АМ, определяющие его область применения и производительность.
| Наименование параметра | Значение |
|---|
| Основные параметры |
| Номинальная подача, л/мин | 53,8 / 20,6 (два потока) |
| Номинальное давление на выходе, МПа (бар) | 6,3 (63) |
| Максимально допустимое давление, МПа | 7,0 |
| Рабочий диапазон частоты вращения, об/мин | 600 – 1500 |
| Эксплуатационные условия |
| Тип рабочей среды | Минеральные масла для гидросистем (И-Г-А, ВМГЗ и т.п.) |
| Допустимая температура рабочей среды, °С | от +10 до +50 |
| Допустимая температура окружающей среды, °С | от 0 до +50 |
| Класс чистоты масла (по ГОСТ 17216) | Не ниже 12-го |

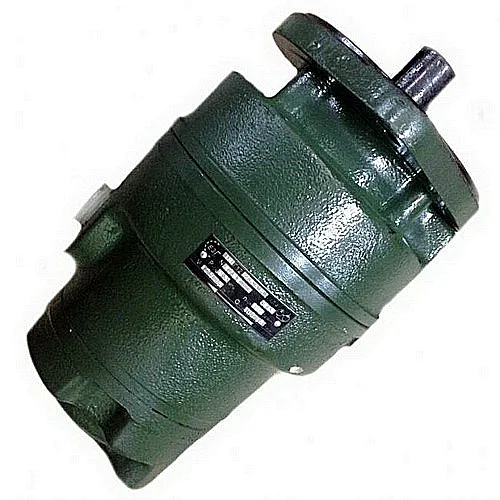

Внешний вид насоса пластинчатого 18Г12-24АМ с указанием присоединительных патрубков для двух независимых потоков.
Преимущества и особенности эксплуатации
Двухпоточная конструкция насоса пластинчатого 18Г12-24АМ дает ряд существенных преимуществ при его использовании в составе гидравлических станций и систем.
1. Высокая надежность и увеличенный ресурс. Простая и отработанная конструкция роторно-пластинчатой группы обеспечивает длительный срок службы, который при соблюдении условий эксплуатации и надлежащей фильтрации масла превышает 10000 моточасов. Использование качественных материалов для уплотнений и пластин минимизирует износ.
2. Стабильность давления и производительности. Агрегат обеспечивает стабильную подачу масла в двух независимых контурах, что критически важно для синхронной работы механизмов, например, в станках или прессах. Это снижает риск возникновения колебаний и обеспечивает равномерность хода исполнительных органов.
3. Уменьшение простоев оборудования. Модель 18Г12-24АМ является типовым, хорошо известным на рынке решений для гидравлики. Наличие агрегата на складе у поставщика и его совместимость с распространенными моделями станков (такими как 16К20 или 1К62) позволяют быстро организовать замену вышедшего из строя узла, сократив время простоя производственной линии.
4. Удобство монтажа и обслуживания. Стандартные присоединительные размеры и крепеж упрощают установку как на новое, так и на существующее оборудование. Конструкция узла предполагает возможность проведения сервисного обслуживания, включая замену пластин, уплотнений и подшипников.
5. Универсальность применения. Насос пластинчатый 18Г12-24АМ может работать в составе различных гидростанций и насосных групп, обслуживающих широкий спектр промышленного оборудования.
Принцип функционирования в гидросистеме
Работа насоса пластинчатого 18Г12-24АМ основана на принципе изменения объема рабочих камер. Ведущий вал, соединенный с приводом (электродвигателем), вращает ротор, расположенный внутри статора эксцентрично. В радиальных пазах ротора свободно перемещаются пластины, которые под действием центробежной силы и давления масла прижимаются к внутренней поверхности статора.
При вращении объем камер, образованных двумя соседними пластинами, ротором и статором, циклически увеличивается и уменьшается. Увеличение объема в области всасывающего окна создает разрежение, обеспечивая забор рабочей жидкости из бака через систему фильтров. При движении в зону нагнетания объем камеры сокращается, и масло под давлением вытесняется в напорную линию гидросистемы. Двухпоточность агрегата реализована за счет особой конструкции распределителя, позволяющей разделять потоки для питания двух независимых контуров или линий.
Ресурс работы и температурный режим
Заявленный ресурс насоса пластинчатого 18Г12-24АМ до первого капитального ремонта составляет более 10000 часов. Этот показатель достижим при соблюдении нескольких ключевых условий.
Соблюдение температурного режима. Агрегат рассчитан на работу с минеральным маслом, температура которого находится в диапазоне от +10°C до +50°C. Температура окружающей среды не должна выходить за пределы 0°C...+50°C. Работа на холодном, непрогретом масле значительно повышает вязкость, что ведет к перегрузке привода и кавитации. Перегрев масла свыше +50°C ускоряет процессы окисления и снижает смазывающие свойства, что негативно сказывается на ресурсе пластин и уплотнений.
Качество и чистота рабочей среды. Использование минеральных масел, соответствующих требованиям для гидросистем, обязательно. Критически важным является поддержание высокой чистоты масла. Рекомендуемый класс чистоты — не ниже 12-го по ГОСТ 17216. Обязательна установка фильтров тонкой очистки в напорной и/или сливной линии для защиты прецизионных пар насоса от абразивного износа.
Режим работы. Насос пластинчатый 18Г12-24АМ рассчитан на длительную непрерывную работу в рамках указанных параметров давления и частоты вращения. Гарантийный срок, предоставляемый производителем ГИДРАВЛИК, составляет 12 месяцев с момента ввода в эксплуатацию.
Основные области применения оборудования
Данная модель широко используется в качестве силового узла в различных отраслях промышленности, где требуется надежный источник гидравлической энергии.
Металлообрабатывающая промышленность: гидроприводы универсальных токарных, фрезерных, сверлильных станков (модели 16К20, 1К62, 53В40 и их аналоги). Насос обеспечивает подачу масла для систем зажима, смазки направляющих, переключения скоростей и подач.
Кузнечно-прессовое оборудование: гидравлические прессы, пресс-автоматы, гибочные машины. Стабильная двухпоточная подача важна для управления главным цилиндром и выталкивателями.
Деревообрабатывающие комплексы: линии распиловки, сушильные камеры, прессы для производства ДСП и МДФ.
Сельскохозяйственная и специальная техника: отдельные модели подъемников, стационарные гидростанции для обслуживания техники, испытательные стенды.
Также насос пластинчатый 18Г12-24АМ часто используется для модернизации устаревших гидросистем или в качестве замены аналогичных по параметрам моделей других производителей при проведении ремонтных работ.
Состав ремонтного комплекта и типовые отказы
В процессе эксплуатации наиболее подвержены износу следующие элементы насоса. Их своевременная замена в рамках сервисного обслуживания позволяет восстановить производительность.
| Наименование запчасти | Причина износа / отказ |
|---|
| Комплект пластин (лопаток) | Абразивный износ из-за загрязненного масла. Усталостный износ кромок при длительной работе. |
| Уплотнительные манжеты и кольца (сальники) | Потеря эластичности и растрескивание вследствие перепадов температур, химического старения или применения нерекомендованных масел. |
| Распределительный диск (торцевая шайба) | Износ рабочей поверхности из-за трения и микрозадиров, что ведет к падению давления и увеличению внутренних перетечек. |
| Подшипники вала | Выработка посадочных мест, появление люфта из-за радиальных нагрузок и недостаточной смазки. |
| Пружины пластин (если предусмотрены) | Потеря упругости («усталость металла»), приводящая к недостаточному прижатию пластин к статору. |
Ключевые ошибки при техническом подборе
Некорректный выбор насоса ведет к его преждевременному выходу из строя или неэффективной работе всей системы.
1. Подбор только по присоединительным размерам. Совпадение фланца или резьбы — необходимое, но недостаточное условие. Обязательно нужно сверять рабочие параметры: требуемую производительность (л/мин) и необходимое давление (МПа) в системе.
2. Игнорирование типа и температуры рабочей среды. Использование несовместимых жидкостей (например, водомасляных эмульсий, жидкостей на синтетической основе) или работа при температуре масла ниже +10°C может привести к быстрому разрушению уплотнений и пластин.
3. Пренебрежение требованиями к чистоте масла. Установка насоса пластинчатого 18Г12-24АМ в систему без фильтра тонкой очистки или с загрязненным маслом — наиболее частая причина абразивного износа и снижения ресурса.
4. Неучет частоты вращения. Работа агрегата за пределами рекомендованного диапазона 600–1500 об/мин может вызвать кавитацию (при низких оборотах) или перегрузку элементов конструкции (при высоких).
Расшифровка условного обозначения модели
Индекс 18Г12-24АМ построен по стандартной для изделий бренда ГИДРАВЛИК системе кодирования:
18 — указатель на серию (типоразмер) гидравлических объемных насосов.
Г — обозначает тип изделия: «Гидравлический насос».
12 — порядковый номер конструктивного исполнения или модификации внутри серии.
24 — параметрический индекс, связанный с номинальной подачей и рабочим объемом агрегата.
АМ — буквенное исполнение, указывающее на особенности материалов уплотнений и покрытий, адаптированных для работы в стандартных промышленных условиях с минеральными маслами.
Таким образом, полное обозначение позволяет техническому специалисту идентифицировать основные свойства насоса пластинчатого 18Г12-24АМ еще до ознакомления с подробными характеристиками.
Габаритные и присоединительные размеры
Для монтажа и проверки совместимости с существующей гидростанцией необходимо свериться с посадочными местами и габаритами. Насос пластинчатый 18Г12-24АМ имеет стандартные крепежные отверстия и расположение вала, характерное для своего типоразмера.
При замене вышедшего из строя узла рекомендуется замерить межосевое расстояние крепежных отверстий на штатном фланце, диаметр и тип выходного вала (шлицевое или шпоночное соединение), а также тип и размер резьбы на напорных и всасывающих патрубках. Совпадение этих параметров с новым агрегатом обеспечит беспроблемную установку без необходимости доработки рамы или трубопроводов.
Примеры типовых заказов
Чаще всего насос пластинчатый 18Г12-24АМ заказывается в следующих конфигурациях:
1. Базовая поставка для ремонта. Одиночный агрегат 18Г12-24АМ для замены вышедшего из строя насоса на станке. В этом случае рекомендуется дополнительно заказать комплект уплотнений для проведения будущего сервиса.
2. Комплект для модернизации гидростанции. Насос 18Г12-24АМ совместно с фильтром тонкой очистки Г41-50, манометром и комплектом креплений. Такой набор позволяет обновить устаревшую насосную группу, повысив надежность и чистоту системы.
3. Комплект с накопительной емкостью. Агрегат в связке с маслобаком соответствующей емкости (например, ОМТ-100), воздушным фильтром и термометром. Решение используется при создании новой автономной гидростанции для питания различного оборудования.
Поставки и техническая поддержка от ГИДРАВЛИКА
Компания ГИДРАВЛИКА является официальным поставщиком оборудования бренда ГИДРАВЛИК на территории Российской Федерации и стран СНГ. Мы организуем оперативную доставку насоса пластинчатого 18Г12-24АМ в любой регион, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие промышленные центры.
Наши специалисты готовы оказать консультационную поддержку при подборе аналога под существующую систему, а также помочь в решении нестандартных задач по оснащению гидравликой. Все оборудование поставляется с полным пакетом документации и гарантией производителя. Оставить заявку на расчет или задать технический вопрос можно через сайт https://777-gidra.ru или позвонив по указанным в разделе Контакты телефонам.
