Насос пластинчатый 12Г12-32М

Назначение пластинчатого насоса 12Г12-32М

Изделие представляет собой пластинчатый (лопастной) гидравлический насос двустороннего действия. Основная функция агрегата – обеспечение подачи минерального масла в гидравлические системы промышленного оборудования двумя независимыми потоками с различными рабочими параметрами.

Насос пластинчатый 12Г12-32М предназначен для установки в стационарные гидростанции и насосные группы станков, прессового оборудования, манипуляторов и других машин, требующих стабильного давления рабочей жидкости.

Технические параметры и характеристики

Ключевые эксплуатационные показатели устройства зафиксированы в технической документации производителя.

Габариты, вес и Код ТН ВЭД

Вес насоса составляет 17 кг. Конкретные габаритные размеры зависят от производителя, однако все модели в габарите 1+1 имеют сходные присоединительные размеры для монтажа на раме гидростанции.

Код ТН ВЭД для гидравлических пластинчатых насосов двустороннего действия обычно соответствует группе 8413 50.

Преимущества и особенности эксплуатации

Установка и работа с насосом 12Г12-32М даёт ряд эксплуатационных выгод для сервисных и производственных компаний.

• Снижение простоев оборудования. Наличие прямого аналога НПл 16-25/6,3 и универсальной конструкции обеспечивает быструю замену вышедшего из строя узла без длительных поисков запчастей.
• Стабильность подачи жидкости под давлением. Двухпоточная схема работы позволяет разделять гидравлические контуры или обеспечивать резервный канал.
• Повышенный ресурс работы. Конструкция пластинчатого насоса отличается высокой устойчивостью к загрязнениям масла при условии соблюдения требований по фильтрации.
• Простота монтажа и подключения. Типовые фланцевые и резьбовые присоединения соответствуют большинству промышленных гидросистем.
• Широкий диапазон допустимой вязкости масла (17–400 сСт) позволяет использовать различные марки промышленных масел, в том числе российского производства.

Инженер спрашивает у механика: «Почему насос пластинчатый 12Г12-32М работает громче обычного?» Механик, не отрываясь от работы, отвечает: «А вы его с обоих сторон послушайте – с одной стороны тихо, с другой громко. Он же двухпоточный!»

Принцип работы и конструкция

Пластинчатый насос 12Г12-32М относится к объёмным гидромашинам лопастного типа. Рабочий орган состоит из ротора с пазами, в которых свободно перемещаются лопатки (пластины). Ротор расположен эксцентрично относительно статора.

При вращении ротора под действием центробежной силы и давления масла лопатки выдвигаются из пазов, прижимаясь к внутренней поверхности статора. Образующиеся между лопатками серповидные камеры меняют свой объём. На участке увеличения объёма происходит всасывание жидкости через впускной канал, на участке уменьшения – нагнетание через выпускной порт. Так как насос является двухпоточным (габарит 1+1), он имеет две независимые группы всасывающих и напорных каналов, формируя два потока с разными параметрами расхода.

Режимы работы, температурный диапазон и ресурс

Агрегат рассчитан на продолжительный режим работы в составе стационарных гидросистем. Допустимый диапазон температур рабочего масла составляет от +10°C до +50°C. Температура окружающего воздуха может находиться в пределах 0°C…+50°C при исполнении УХЛ.

Срок службы пластинчатого насоса 12Г12-32М напрямую зависит от трёх ключевых факторов: качества и чистоты минерального масла, соблюдения номинального давления 6,3 МПа и регулярности технического обслуживания. Обязательным условием долговременной работы является наличие в системе фильтра тонкой очистги масла. Ресурс до капитального ремонта при соблюдении всех условий эксплуатации, указанных в паспорте, может достигать нескольких тысяч часов.

Области применения и устанавливаемое оборудование

Данный тип насосного оборудования востребован в различных отраслях, где требуется надёжный источник давления гидравлической жидкости. Классическая сфера применения – металлообрабатывающие станки (токарные, фрезерные, шлифовальные), прессовое оборудование (гидравлические прессы, штампы), подъёмно-транспортные машины (манипуляторы, краны малой грузоподъёмности), а также в составе агрегатных гидростанций для испытательных стендов. Насос пластинчатый 12Г12-32М часто используется в качестве приводного элемента в системах, где необходим раздельный контур управления и силовой контур, либо требуется обеспечение двух потребителей с разным расходом.

Ремкомплект и часто заменяемые расходные части

Наиболее часто в процессе эксплуатации изнашиваются пластины (лопатки), чей ресурс напрямую зависит от чистоты масла и наличия абразивных частиц. Также со временем требуют замены уплотнения вала (сальники), предотвращающие утечку масла наружу. Износ ротора и статора происходит значительно медленнее и обычно является следствием системных проблем (кавитация, работа на недопустимо высоком давлении свыше 7 МПа).

Типичные ошибки при подборе насоса

• Выбор только по присоединительным размерам. Необходимо учитывать соответствие номинального давления (6,3 МПа) и расхода (12,1/20,6 л/мин) требованиям системы.
• Игнорирование температурного диапазора. Эксплуатация при температуре масла ниже +10°C или выше +50°C приводит к ускоренному износу и потере производительности.
• Использование несовместимой рабочей среды. Устройство рассчитано на минеральные масла. Попадание эмульсий, синтетических жидкостей или жидкостей на водной основе недопустимо.
• Пренебрежение проверкой направления вращения. Стандартное исполнение – правое. Для реверсивных систем необходимо заранее указывать заказ на левое вращение.

Перед заказом рекомендуем связаться с нашими техническими специалистами для окончательного согласования параметров системы.

Условное обозначение модели

Расшифровка шифра модели 12Г12-32М по системе производителя: «12Г12» – обозначение базовой модели пластинчатого насоса габарита 1+1. Цифры «32» могут указывать на модификацию по присоединительным размерам или конструктивным особенностям. Буква «М» обычно означает модернизированное или улучшенное исполнение.

Визуализация конструкции

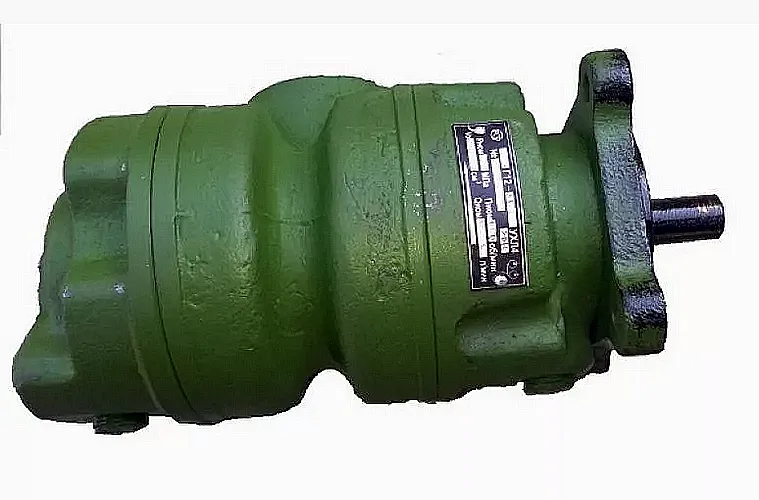

Внешний вид двухпоточного пластинчатого насоса 12Г12-32М со стороны фланцев подключения гидравлических линий.

Примеры оформления заказа

При оформлении заказа укажите необходимые параметры:

1. Базовая конфигурация: Насос пластинчатый 12Г12-32М, правое вращение, стандартное исполнение.
2. Модификация под левое вращение: Насос пластинчатый 12Г12-32М, левое вращение (спецзаказ).
3. Заказ с ремкомплектом: Насос пластинчатый 12Г12-32М + ремкомплект (комплект пластин и манжет). Подробности уточняйте у менеджера.

Доставка по России и СНГ

Компания-поставщик ГИДРАВЛИКА осуществляет оперативную отгрузку оборудования со склада и доставку во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города, а также в страны СНГ. Актуальные условия поставки и сроки можно уточнить на странице Контакты или связавшись с нашими специалистами.

Оригинальные изделия под брендом ГИДРАВЛИК, к которым относится и представленный насос пластинчатый 12Г12-32М, сопровождаются гарантией производителя и всей необходимой технической документацией. Наши инженеры готовы оказать консультацию по вопросам подбора аналога для замены вышедшего из строя узла в вашей гидравлической системе.
