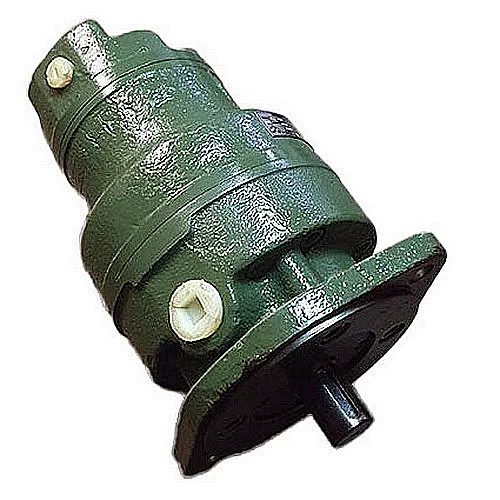

Насос пластинчатый 5Г12-25АМ представляет собой двухпоточный гидравлический насос, предназначенный для создания и поддержания стабильного давления в промышленных гидросистемах. Агрегат обеспечивает независимую подачу минерального масла по двум каналам, что делает его незаменимым для сложных технологических установок, требующих раздельного управления гидроприводами.
Описание и основные параметры
Гидравлический насос этой модели разработан для интеграции в гидростанции и насосные группы, где требуется одновременное питание двух контуров. Его основная функция — преобразование механической энергии вращения вала в энергию потока рабочей жидкости под давлением. Насос пластинчатый 5Г12-25АМ выпускается по ТУ 2-024-0224533-025-089 и соответствует высоким требованиям к надежности в условиях непрерывной промышленной эксплуатации.
Масса устройства составляет 33 кг, а габаритные размеры — 320×280×250 мм. Код ТН ВЭД для данной модели: 8413600000. Насос пластинчатый 5Г12-25АМ соответствует категории размещения 4 и климатическому исполнению УХЛ, что позволяет эксплуатировать его в условиях умеренного и холодного климата.
| Параметр | Значение |
|---|
| Масса, кг | 33 |
| Габаритные размеры, мм | 320×280×250 |
| Код ТН ВЭД | 8413600000 |
Инженер спрашивает у насоса: "Почему ты такой надежный?" Насос пластинчатый 5Г12-25АМ отвечает: "Потому что у меня два потока работы, и я всегда в давлении!"
Технические характеристики
Ключевые эксплуатационные параметры агрегата определяют его область применения и совместимость с различными типами оборудования. Ниже приведены основные технические характеристики.
| Параметр | Значение |
|---|
| Номинальная подача, л/мин | 110,4 / 5,8 |
| Номинальное давление, МПа | 6,3 |
| Максимальное давление, МПа | 7 |
| Частота вращения, об/мин | 600 - 1500 |
| Масса, кг | 33 |
Преимущества и особенности эксплуатации
Ключевые выгоды от использования насоса в гидросистемах:
- Увеличение ресурса работы за счет двухпоточной конструкции, снижающей нагрузку на отдельные контуры.
- Стабильность давления в широком диапазоне частот вращения, что минимизирует простои оборудования.
- Удобство монтажа благодаря компактным габаритам и стандартным присоединительным размерам.
- Совместимость с типовыми гидросистемами, что упрощает интеграцию и замену устаревших аналогов, таких как НПл 125-8/6,3.
- Высокая производительность при номинальном давлении 6,3 МПа, обеспечивающая эффективную работу прессов и станков.
Принцип работы в гидросистеме
Принцип действия насоса основан на вращении ротора с радиально установленными пластинами. Пластины, прижимаемые к статору, создают изменяемые объемы камер, которые захватывают масло на входе и нагнетают его на выходе. Двухпоточная схема позволяет разделить потоки для основного и вспомогательного контуров, обеспечивая независимое управление гидравлическими приводами. Рабочая среда — минеральное масло — поступает из бака гидростанции, проходит через фильтр и направляется в оба выходных канала насоса пластинчатого 5Г12-25АМ.
Температурный режим работы и срок службы
Насос пластинчатый 5Г12-25АМ рассчитан на работу с минеральным маслом температурой от +10°C до +50°C. Окружающая среда должна быть в диапазоне от 0°C до 50°C. Рекомендуемая вязкость рабочей жидкости — от 17 до 400 сСт. При соблюдении условий эксплуатации, включая регулярную фильтрацию масла и обслуживание, срок службы превышает 10 000 часов. Ресурс работы напрямую зависит от качества рабочей среды, чистоты гидросистемы и соблюдения номинального давления. Гарантийный период составляет 12 месяцев с момента ввода в эксплуатацию.
Область применения
Данная модель насоса широко применяется в промышленном оборудовании: гидравлические прессы, металлорежущие станки, литейные машины, подъемно-транспортные механизмы. Он также используется в строительной и спецтехнике, такой как экскаваторы и бульдозеры, где требуется надежная двухпоточная гидравлика. Насос пластинчатый 5Г12-25АМ подходит для использования в гидростанциях и насосных группах, обеспечивая бесперебойную подачу рабочей среды в различных отраслях, от машиностроения до металлургии.
Типичные ошибки при подборе
При выборе насоса для гидросистемы следует избегать следующих ошибок:
- Выбор по присоединительным размерам без учета требуемого давления и расхода, что приводит к несоответствию производительности.
- Игнорирование температурного диапазона эксплуатации, особенно при работе в условиях мороза или высокой температуры.
- Несоответствие типа рабочей среды, например, использование масел с неподходящей вязкостью или химическим составом.
- Пренебрежение требованиями к фильтрации масла, что сокращает ресурс насоса из-за абразивного износа.
Условное обозначение модели
Маркировка 5Г12-25АМ расшифровывается следующим образом: 5 — номер серии гидронасосов, Г — обозначение гидравлического насоса, 12 — габаритный размер, 25 — модификация, А — исполнение, М — модернизированная версия. Эта кодировка соответствует международному аналогу NP125-8/6,3, что облегчает подбор замены и упрощает логистику при заказе запчастей.
Габаритные и присоединительные размеры
Для проверки совместимости с существующим оборудованием, ниже приведены габаритные размеры насоса. Изображение показывает чертеж с основными размерами и присоединительными элементами.
Чертеж насоса пластинчатого 5Г12-25АМ с указанием габаритов и присоединительных размеров для монтажа в гидросистему. Сравнение этих размеров с посадочными местами на вашей гидростанции или оборудовании позволит убедиться в корректности подключения.
Примеры заказа и модификации
1. Базовая модель: Насос пластинчатый 5Г12-25АМ с правым вращением вала для замены в гидроприводе станка. Артикул: 5Г12-25АМ-П. Предназначен для типовых промышленных систем с номинальным давлением 6,3 МПа.
2. Модель с левым вращением: для специального оборудования, требующего обратного направления потока. Артикул: 5Г12-25АМ-Л. Изготавливается под заказ, срок поставки 10-14 дней.
3. Модификация для работы при повышенном давлении до 7 МПа: для систем с кратковременными пиковыми нагрузками. Артикул: 5Г12-25АМ-ВД. Требует уточнения совместимости с другими компонентами гидросистемы.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию по давлению, расходу и типу подключения?
Для выбора необходимо определить требуемые параметры: номинальное давление до 6,3 МПа, максимальное до 7 МПа, расход 110,4 л/мин по основному потоку и 5,8 л/мин по второму. Тип подключения — по габаритным размерам и присоединительным элементам, указанным в чертеже. Для нестандартных условий наши инженеры готовы провести консультацию.
Какие сроки поставки и доставки по России и СНГ, наличие на складе?
Стандартные модели с правым вращением вала обычно в наличии на складе. Доставка по России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы) занимает от 3 до 5 рабочих дней. В страны СНГ — от 5 до 10 дней в зависимости от таможенного оформления. Актуальное наличие уточняйте на сайте 777-gidra.ru.
Какие условия эксплуатации допустимы (мороз, открытая площадка, пыльные помещения, качество масла)?
Насос может работать в условиях умеренного климата, но при температуре ниже 0°C требуется предварительный подогрев масла до +10°C. Для пыльных помещений рекомендуется дополнительная защита кожухами. Качество масла должно соответствовать вязкости 17-400 сСт и иметь степень чистоты не ниже 19/16 по ISO 4406. Несоблюдение этих требований сокращает ресурс работы.
Обеспечивается ли совместимость с существующим оборудованием и возможность подбора аналога?
Да, насос пластинчатый 5Г12-25АМ совместим с большинством промышленных гидросистем и может заменить устаревшие аналоги, такие как НПл 125-8/6,3. Наши инженеры помогут подобрать аналог или модификацию под вашу конкретную систему по параметрам давления, расхода и типа подключения. Для этого обратитесь через раздел Контакты.
Поставка и обслуживание
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей России и странам СНГ. Мы предоставляем техническую консультацию, помощь в подборе аналогов и сервисное обслуживание. Все агрегаты, включая насос пластинчатый 5Г12-25АМ, проходят предпродажное тестирование. Для заказа или получения дополнительной информации, оставьте заявку на сайте 777-gidra.ru или свяжитесь с нашими специалистами. Доступна быстрая доставка в любой регион.
