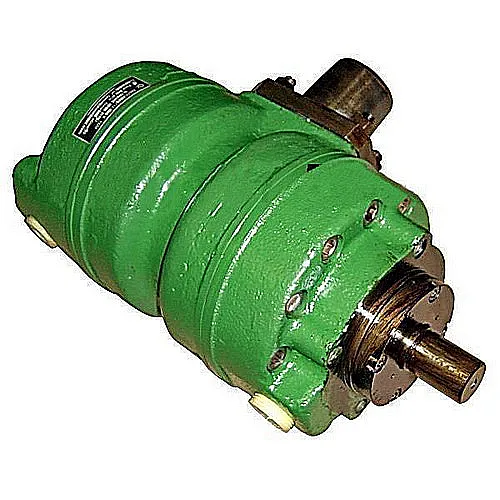

Описание и назначение
Гидравлическое оборудование модели Насос пластинчатый 100Г12-25М является ключевым элементом для обеспечения работоспособности промышленных гидросистем. Этот двухпоточный нерегулируемый агрегат предназначен для надежной подачи минерального масла или других рабочих жидкостей в системы металлорежущих станков, прессового оборудования и других промышленных установок. Основная функция устройства – создание стабильного давления и обеспечение двух независимых рабочих потоков с заданной производительностью.
Ключевые параметры: вес, габариты и код ТН ВЭД
Модель Насос пластинчатый 100Г12-25М обладает значительной массой, что обусловлено её прочной конструкцией и предназначением для работы под нагрузкой. Код товарной номенклатуры внешнеэкономической деятельности (ТН ВЭД) для данного типа изделий, включая насосы пластинчатые, классифицируется по коду 8413.60.000. Это соответствует группе насосов для жидкостей с рабочим объемом.
| Параметр | Значение |
|---|
| Масса (вес) | 68 кг |
| Габаритные размеры (Д×Ш×В) | 420×310×280 мм |
| Код ТН ВЭД | 8413.60.000 |
| Климатическое исполнение | УХЛ4 |
Выбор насоса пластинчатого типа, такого как 100Г12-25М, требует учета его присоединительных размеров и массы для корректного монтажа на существующую раму или станину.

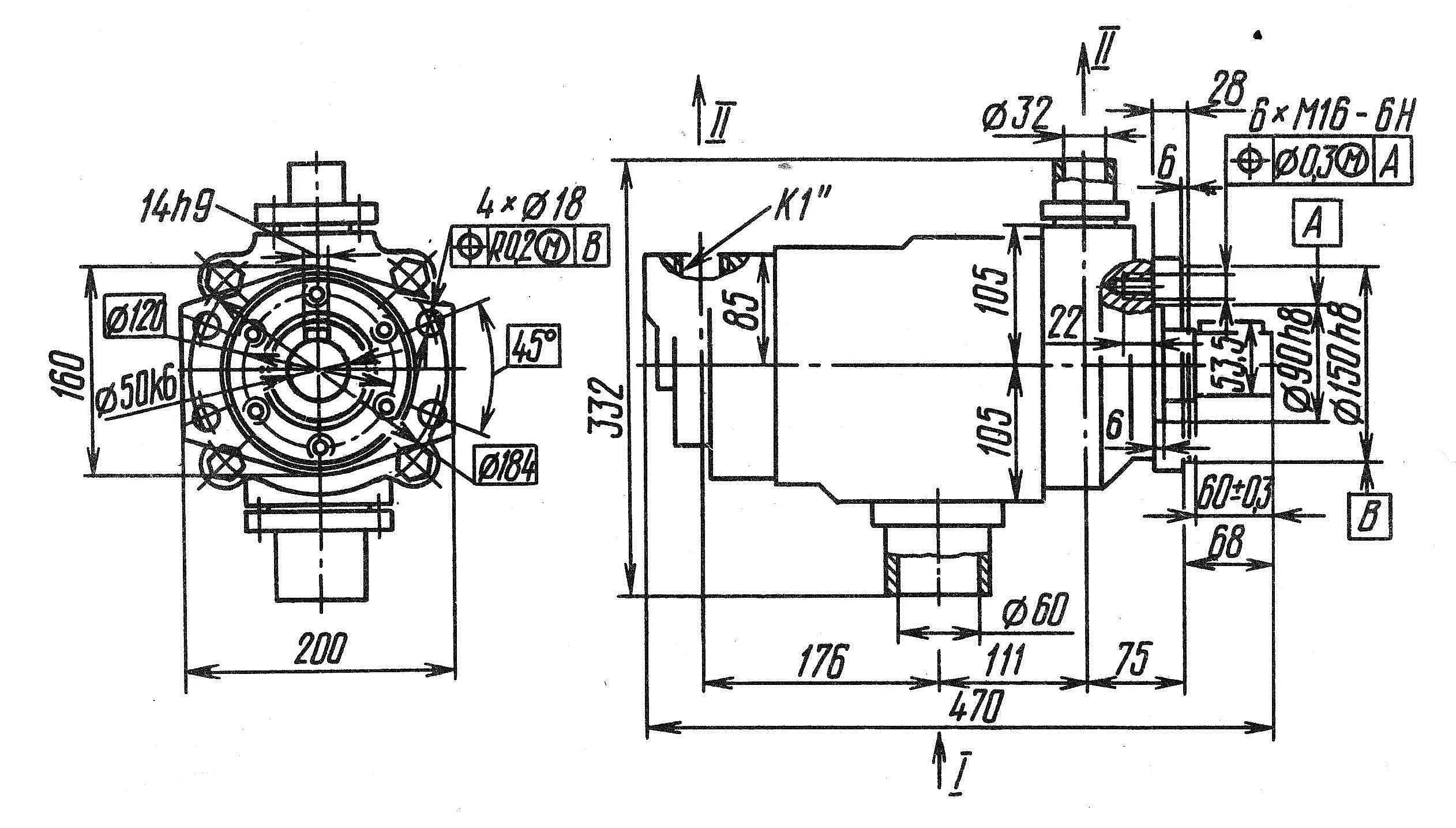

Чертеж габаритных размеров Насоса пластинчатого 100Г12-25М модели ГИДРАВЛИК. Показаны посадочные отверстия и валы.
Присоединительные размеры насоса пластинчатого 100Г12-25М серии Г12: виды фланцев и выходы для подключения гидролиний.
Инженер-гидравлик говорит коллеге: «Мой Насос пластинчатый 100Г12-25М настолько надежен, что выйдет из строя только после исчерпания срока гарантии… и то не факт».
Технические характеристики и принцип работы
Принцип работы Насоса пластинчатого 100Г12-25М основан на действии пластин (лопаток), размещенных в роторных пазах. При вращении ротора эксцентрично относительно статора пластины под действием центробежной силы выдвигаются, образуя камеры переменного объема. Это обеспечивает циклы всасывания и нагнетания рабочей среды. Двухпоточная реализация позволяет агрегату обслуживать две гидравлические линии одновременно, что является его конструктивной особенностью и ключевым преимуществом для сложных систем.
| Параметр | Значение для модели 100Г12-25М |
|---|
| Тип рабочей среды | Минеральные масла (вязкостью 17–400 сСт) |
| Рабочее давление | Номинальное: 6.3 МПа
Максимальное: 7.0 МПа |
| Номинальная подача (два потока) | 142,8 л/мин / 110,4 л/мин |
| Номинальная мощность | 31,5 кВт |
| Коэффициент полезного действия (КПД) | Не менее 70% |
| Направление вращения вала | Правое (левое – по спецзаказу) |
| Диапазон рабочих температур масла | от +10°C до +50°C |
| Уровень звукового давления (шум) | Не более 88 дБА |
Преимущества и особенности эксплуатации
Внедрение в производственную линию такого узла, как Насос пластинчатый 100Г12-25М, дает пользователю ряд эксплуатационных преимуществ.
- Высокая надежность и увеличенный ресурс работы: Конструкция из литого чугуна и фрезерованной стали обеспечивает долговечность даже при интенсивных циклических нагрузках.
- Эффективность за счет двухпоточной схемы: Возможность питания двух независимых контуров от одного привода снижает общую сложность и стоимость гидростанции.
- Минимальные требования к техническому обслуживанию: При использовании чистого масла и своевременной замене фильтров агрегат работает долго без вмешательства. Сервисное обслуживание сводится к контролю уплотнений.
- Универсальность подключения и совместимость: Стандартные фланцевые и резьбовые присоединения позволяют интегрировать его в большинство типовых систем.
- Стабильность параметров: Обеспечивает постоянную подачу масла и давление в системе, что критично для точности работы металлообрабатывающих станков и прессов.
Температурный режим работы и ресурс
Для обеспечения заявленного ресурса работы свыше 5000 моточасов необходимо соблюдать температурный режим. Для Насоса пластинчатого 100Г12-25М оптимальной является работа с маслом, нагретым до +10°C...+50°C. Эксплуатация на более холодном масле увеличивает его вязкость, создает пиковые нагрузки и может привести к повышенному износу пластин и подшипников. Факторами, напрямую влияющими на срок службы агрегата, являются: качество фильтрации масла, отсутствие абразивных частиц, соблюдение номинального давления и частая работа в режиме пуска/остановки. Гарантийный срок составляет 12 месяцев с момента ввода в эксплуатацию при соблюдении всех предписанных условий.
Область применения и типичное оборудование
Агрегат Насос пластинчатый 100Г12-25М нашел широкое применение в различных отраслях промышленности. Он устанавливается в качестве привода гидросистем на следующем оборудовании.
- Металлообрабатывающие станки: Токарные, фрезерные, шлифовальные станки с гидроприводом суппортов и зажимных устройств.
- Прессовое и кузнечно-штамповочное оборудование: Гидравлические прессы, листогибочные машины.
- Деревообрабатывающие линии: Прессы для производства плит, отрезные станки.
- Специализированная техника: Упаковочное, тестовое и сборочное оборудование с гидравлическими контурами.
- Нефтегазовое оборудование: Отдельные установки, требующие надежной подачи рабочей жидкости под давлением.
Таким образом, сфера применения данного пластинчатого насоса охватывает практически все отрасли, где требуется стабильная работа гидравлического привода с двумя независимыми потоками.
Ремонтопригодность и состав ремкомплекта
Конструкция Насоса пластинчатого 100Г12-25М предусматривает возможность его полного восстановления. Типичными расходными элементами, требующими замены в ходе планового или аварийного ремонта, являются.
| Наименование запчасти | Условия износа / рекомендации по замене |
|---|
| Комплект пластин (лопаток) | Износ по толщине, задиры, поломки из-за загрязнения масла или работы без масла. Рекомендуется менять комплектом. |
| Уплотнительные кольца и манжеты | Потеря эластичности, растрескивание от высоких температур или несовместимости с рабочим маслом. |
| Вал или подшипники вала | Износ от радиальных нагрузок, нарушение центровки при монтаже. |
| Корпусные прокладки | Утечки на торцевых или разъемных соединениях. |
| Предохранительный или редукционный клапан (если имеется в комплектации) | Нарушение регулировки, износ пружин, заклинивание золотника. |
Использование оригинальных ремкомплектов от бренда ГИДРАВЛИК гарантирует точное соответствие геометрии и материалов.
Расшифровка условного обозначения модели
Маркировка 100Г12-25М содержит всю необходимую информацию для специалиста.
- 100: Условный проходной диаметр или характеристика типоразмера.
- Г: Тип изделия – гидравлический насос.
- 12: Габарит или номер серии (в данном случае указывает на серию «Г12»).
- 25: Модификация или вариант исполнения в рамках серии.
- М: Индекс, означающий «модернизированный».
Таким образом, модель 100Г12-25М относится к модернизированной версии насоса серии Г12 с конкретными параметрами производительности и давления.
Типичные ошибки при подборе
Некорректный выбор Насоса пластинчатого 100Г12-25М может привести к преждевременному износу или отказам системы.
- Игнорирование требуемого расхода (подачи): Подбор насоса только по давлению без учета расхода, необходимого для обеспечения скорости работы цилиндров или гидромоторов.
- Несоответствие типа рабочей среды: Использование гидронасоса с жидкостями, не указанными в спецификации (например, водомасляные эмульсии, если не допускается).
- Неправильное подключение потоков: Путаница в присоединении линий подачи высокого и низкого давления или смешивание двух потоков в одну магистраль.
- Неверное направление вращения: Установка модели с правым вращением на вал, вращающийся влево, без учета возможности заказа специсполнения.
- Пренебрежение требованиями к фильтрации: Установка без фильтров тонкой очистки на всасе, что приводит к ускоренному износу пластин.
Примеры заказа и составления заявки
Оформить заказ на поставку оборудования просто. Ниже приведены примеры формулировок.
- Базовый заказ: «Насос пластинчатый 100Г12-25М, вращение правое, по ТУ 2-024-0224533-025-089 – 2 шт.».
- Заказ со спецификой: «Насос пластинчатый 100Г12-25М, вращение вала левое, для замены на станке модели X – 1 шт.».
- Комплексная заявка: «Насос пластинчатый 100Г12-25М – 3 шт., комплект уплотнений для ремонта – 2 комплекта, фильтр тонкой очистки Р80 – 3 шт.».
Наш технический специалист поможет подтвердить совместимость и подобрать все необходимые комплектующие для вашей гидростанции.
