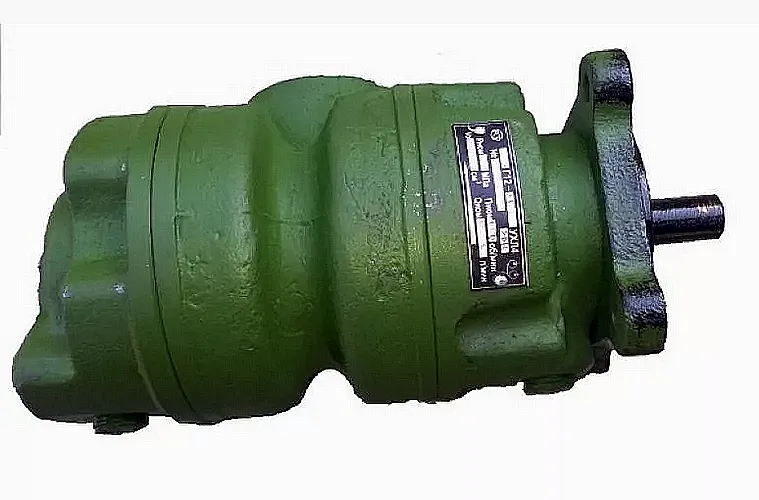

Насос пластинчатый 5Г12-24АМ — это двухпоточный нерегулируемый гидравлический насос габарита 2+1, предназначенный для использования в гидравлических системах промышленного оборудования. Его основная функция заключается в надежной подаче рабочей жидкости — минерального масла — двумя независимыми потоками. Устройство обеспечивает стабильное давление в контурах металлорежущих станков, прессового оборудования, специальной техники и других гидравлических установок.
Описание и назначение насоса 5Г12-24АМ
Агрегат серии 5Г12-24АМ представляет собой высоконадежный элемент гидропривода. Он используется для создания давления и потока масла в двух независимых гидролиниях, что часто требуется для одновременного выполнения нескольких операций, например, подачи и зажима детали в станке. Этот пластинчатый насос работает в номинальном режиме с давлением до 6,3 МПа и обеспечивает производительность основного потока 53,8 л/мин при частоте вращения 960 об/мин. Второй, вспомогательный, поток имеет производительность 5,8 л/мин. Данное исполнение является современной модернизацией и может использоваться как аналог насосов НПл 63-8/6,3.
Вес, габариты и Код ТН ВЭД
Модель 5Г12-24АМ характеризуется компактными размерами и значительной массой, что указывает на его мощную конструкцию. Агрегат поставляется в защитной упаковке — деревянном ящике. В соответствии с классификацией товаров для таможенного оформления оборудованию присвоен код ТН ВЭД 8413.50.000.
Габаритный чертеж насоса пластинчатого 5Г12-24АМ с указанием размеров основания, расположения фланца привода и присоединительных резьб.
| Параметр | Значение |
|---|
| Масса насоса (нетто), кг | 33 |
| Габаритные размеры (Д×Ш×В), мм | 320 × 280 × 210 |
| Размеры упаковки (ящика), мм | 450 × 380 × 320 |
— Какая деталь в гидросистеме всегда права? — Насос пластинчатый 5Г12-24АМ, потому что он создаёт давление, с которым не спорят.
Технические характеристики пластинчатого насоса 5Г12-24АМ
Ключевые эксплуатационные параметры определяют область применения и долговечность данного гидроагрегата. Устройство рассчитано на длительную работу в составе гидростанций и насосных групп.
| Наименование параметра | Значение |
|---|
| Номинальная подача (основной/вспомогательный поток), л/мин | 53,8 / 5,8 |
| Номинальное давление на выходе, МПа | 6,3 |
| Максимальное давление на выходе, МПа | 7 |
| Давление на входе, МПа | 0,08 – 0,12 |
| Номинальная частота вращения вала, об/мин | 960 |
| Диапазон рабочих частот вращения, об/мин | 600 – 1500 |
| Номинальная потребляемая мощность, кВт | 8,1 |
| Общий КПД насоса, % | ≥70 |
| Уровень звукового давления, дБА | ≤88 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ4 |
| Диапазон температур рабочей жидкости, °C | +10 … +50 |
| Диапазон температур окружающей среды, °C | 0 … +50 |
| Рекомендуемая вязкость рабочей среды, сСт | 17 – 400 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 5Г12-24АМ для модернизации или ремонта гидросистемы предоставляет ряд значимых преимуществ для производственных и сервисных предприятий:
1. Высокая производительность и стабильность давления: Два независимых потока позволяют разделить гидравлические функции, повышая эффективность и точность работы основного оборудования.
2. Увеличенный ресурс работы: Конструкция и используемые материалы рассчитаны на продолжительную работу в условиях циклических нагрузок, что снижает частоту замен и общие затраты на обслуживание.
3. Универсальность и совместимость: Агрегат адаптирован для работы с широким спектром минеральных масел (ИГП-38, МГЕ-46В и их аналогами) и предназначен для замены популярных моделей без переделки схемы.
4. Удобство монтажа и подключения: Стандартизированные фланцевые и резьбовые присоединения упрощают интеграцию насоса пластинчатого 5Г12-24АМ в существующую гидросистему.
5. Снижение простоев оборудования: Высокая надежность и готовность к работе в штатном температурном режиме минимизируют риски незапланированных остановок технологических линий.
Принцип работы гидравлического насоса
Принцип действия пластинчатого насоса основан на вращении ротора, размещенного эксцентрично относительно внутренней поверхности статора. В радиальных пазах ротора свободно перемещаются пластины, которые под действием центробежной силы и давления жидкости прижимаются к внутренней поверхности статора. В результате образуются герметичные камеры переменного объема. В зоне всасывания объем камер увеличивается, создавая разрежение и засасывая рабочую жидкость из бака через входной патрубок. При дальнейшем вращении объем камер в зоне нагнетания уменьшается, вытесняя жидкость под давлением в напорную магистраль гидросистемы. Насос пластинчатый 5Г12-24АМ реализует импульсный двухпоточный принцип, что обеспечивает плавную подачу масла и снижает пульсации.
Температурный режим работы и срок службы
Долговечность узла напрямую зависит от соблюдения условий эксплуатации. Насос пластинчатый 5Г12-24АМ предназначен для продолжительной работы в закрытых отапливаемых помещениях при температуре окружающего воздуха от 0°C до +50°C. Температура самой рабочей жидкости должна поддерживаться в диапазоне от +10°C до +50°C. Ресурс работы агрегата при соблюдении требований к качеству и фильтрации масла, а также при отсутствии перегрузок превышает 10 000 часов. Гарантийный срок, предоставляемый производителем, составляет 12 месяцев с момента ввода в эксплуатацию. Критически важным фактором для достижения заявленного ресурса является использование чистых масел с вязкостью в регламентированных пределах и отсутствием абразивных примесей, для чего необходима установка штатных фильтров тонкой очистки в системе.
Область применения и типовое оборудование
Двухпоточный пластинчатый насос 5Г12-24АМ нашел широкое применение в различных отраслях промышленности, где требуется надежный источник гидравлической энергии. Его часто устанавливают в составе гидростанций и насосных групп для следующего оборудования:
• Металлорежущие станки с ЧПУ и традиционные модели (токарные, фрезерные, сверлильные).
• Гидравлические прессы (листогибочные, штамповочные, ковочные).
• Специальная технологическая оснастка и промышленные роботы-манипуляторы.
• Упаковочное и формующее оборудование.
• Кузнечно-прессовое и литьевое оборудование.
Основное преимущество агрегата в таких системах — возможность независимого питания двух исполнительных контуров, что упрощает гидросхему и повышает ее функциональность.
Устройство условного обозначения модели
Маркировка 5Г12-24АМ имеет четкую логическую структуру, позволяющую инженеру идентифицировать основные параметры изделия:
5 — обозначение серии насосов.
Г — тип изделия: гидравлический.
12 — габарит исполнения (2+1).
24 — порядковый номер разработки в линейке.
А — индекс модификации.
М — признак модернизированного исполнения.
Полное обозначение по технической документации: Насос пластинчатый 5Г12-24АМ ТУ 2-024-0224533-025-089.
Габаритные и присоединительные размеры
Для безаварийного монтажа и подключения насоса пластинчатого 5Г12-24АМ к приводу и гидромагистралям необходимо учитывать геометрические параметры. Базовая плоскость установки имеет размеры 280×210 мм. Приводной фланец выполнен диаметром 140 мм с посадочными отверстиями под болты М12. Межосевое расстояние этих отверстий составляет 110 мм.
Присоединение трубопроводов осуществляется через стандартные резьбовые патрубки: входной (всасывающий) патрубок — G1 1/4”; выходные (напорные) патрубки для двух потоков — G3/4” и G1/2”. Сверка этих размеров с параметрами существующей установки позволяет гарантировать корректную установку и избежать проблем с соосностью или герметизацией.
Типичные ошибки при подборе гидронасоса
Неправильный выбор насосного агрегата может привести к снижению производительности, преждевременному износу или поломке. Частые ошибки при подборе насоса пластинчатого 5Г12-24АМ или его аналогов:
1. Игнорирование требуемой производительности: Подбор насоса только по давлению без учета необходимого расхода масла (л/мин) для всех потребителей в системе.
2. Несоответствие типа рабочей среды: Попытка использовать масла или жидкости, вязкость которых выходит за рамки допустимого диапазона (17-400 сСт), либо наличие в них агрессивных или абразивных добавок.
3. Неправильное определение направления вращения вала: Серийная модель имеет правое вращение, левое исполнение поставляется под заказ. Ошибка приведет к неправильной работе.
4. Пренебрежение условиями всасывания: Неучет высоты установки насоса относительно бака, длины и диаметра всасывающей линии, что может вызвать кавитацию и выход из строя.
5. Неверная оценка режима работы: Применение насоса в системах с частыми пусками/остановами или в режимах, близких к максимальному давлению (7 МПа) без соответствующего запаса по ресурсу.
Состав ремонтного комплекта и часто заменяемые детали
Для поддержания работоспособности насоса пластинчатого 5Г12-24АМ в процессе сервисного обслуживания могут потребоваться сменные элементы. Чаще всего изнашиваются детали, подверженные трению и воздействию давления.
| Наименование детали / комплекта | Причина типового износа |
|---|
| Комплект пластин (лопаток) | Естественный износ рабочих кромок при контакте со статором, возможное заклинивание при загрязнении масла. |
| Уплотнительные манжеты и кольца (сальники) | Потеря эластичности и упругости из-за температурных циклов и старения материала, утечки масла. |
| Подшипниковый узел вала | Износ или разрушение подшипников при перегрузках, несоблюдении соосности с приводом. |
| Распределительные пластины (торцевые) | Износ поверхности, контактирующей с ротором, приводящий к падению давления и производительности. |
| Пружины прижима пластин | Усталость металла, потеря жесткости, что снижает эффективность прижима пластин к статору. |
Примеры оформления заказа на насос пластинчатый 5Г12-24АМ
1. Запрос на базовую модель: «Требуется насос пластинчатый 5Г12-24АМ в количестве 3 штук для замены в гидросистеме станков 16К20. Стандартное исполнение, правое вращение вала.»
2. Запрос на модель под специфические условия: «Требуется насос пластинчатый 5Г12-24АМ в исполнении с левым вращением вала для интеграции в реконструированную гидростанцию пресса П6328. Необходимость специального исполнения обусловлена конструкцией привода.»
3. Комплексная заявка: «Для проведения планового ремонта гидросистем требуется: насос пластинчатый 5Г12-24АМ — 2 шт., ремкомплект (комплект пластин и уплотнений) — 4 шт. Доставка в г. Екатеринбург.»
Выбор и поставка насосов ГИДРАВЛИК по России и СНГ
Насос пластинчатый 5Г12-24АМ от производителя ГИДРАВЛИК — это гарантия соответствия всем техническим характеристикам и длительного ресурса. Компания-поставщик ГИДРАВЛИКА обеспечивает прямые поставки с завода-изготовителя, оперативную отгрузку со склада и консультационную поддержку инженеров по подбору аналогов для вашего оборудования.
Мы осуществляем доставку в любой регион Российской Федерации (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и страны СНГ. Для оформления заказа, получения актуальных сроков поставки и коммерческого предложения свяжитесь с нашими специалистами по телефону или через форму обратной связи на сайте.
Обеспечьте бесперебойную работу вашего гидравлического оборудования с надежными компонентами от проверенного поставщика. Оставьте заявку на расчет прямо сейчас.
