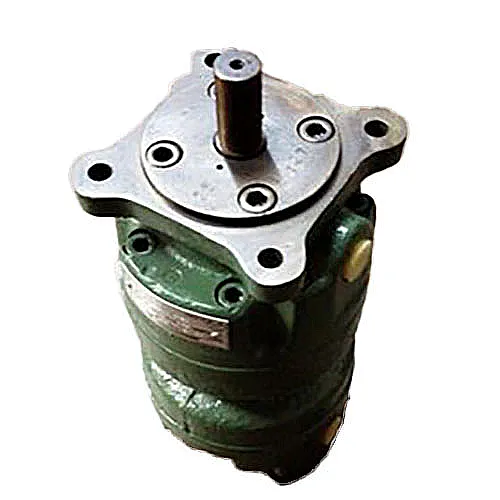

Насос пластинчатый 5Г12-33АМ

Описание и назначение пластинчатого гидравлического насоса

Насос пластинчатый 5Г12-33АМ является двухпоточным нерегулируемым гидроагрегатом габарита 1+1. Оборудование обеспечивает подачу минерального масла или аналогичных по характеристикам рабочих жидкостей в две независимые гидравлические линии. Данная модель предназначена для эксплуатации в гидроприводах промышленного оборудования, где требуется организация двух потоков с различной производительностью. Насос пластинчатый 5Г12-33АМ зарекомендовал себя в составе металлообрабатывающих станков, прессового и деревообрабатывающего оборудования благодаря простой и надежной конструкции.

Масса, габаритные размеры и код ТН ВЭД

Масса агрегата составляет 17 кг. Корпус насоса пластинчатого 5Г12-33АМ компактен: его габаритные размеры 280×220×240 мм. Присоединительные размеры соответствуют стандартам, что упрощает монтаж и замену в существующих гидростанциях. Код ТН ВЭД для товара – 8413.50.000. Конструкция рассчитана на размещение по климатическому исполнению УХЛ, что допускает работу при стандартных условиях большинства цехов.

Увидел инженер работающий насос пластинчатый 5Г12-33АМ и говорит: «Стабильно, как закон сохранения энергии. Дай-ка я его осмотрю – мне для души, а ему для ресурса».

Технические характеристики и параметры работы

Преимущества и особенности эксплуатации насоса 5Г12-33АМ

Внедрение данного оборудования в производственную линию приносит инженеру-гидравлику несколько ключевых выгод:

− Повышение надежности гидросистемы: Конструкция насоса пластинчатого 5Г12-33АМ рассчитана на длительную работу в условиях циклических нагрузок, что снижает риск внезапных отказов и простоев оборудования.

− Оптимизация производительности: Наличие двух независимых потоков позволяет эффективно распределять рабочую жидкость на разные контуры (например, управление и силовой привод), повышая общую эффективность станка или пресса.

− Удобство технического обслуживания: Модульная конструкция и доступность сменных пластин, уплотнений и подшипников упрощают регламентные работы и ремонт, сокращая затраты на сервис.

− Широкий температурный диапазон: Способность работать при температуре масла от +10°С до +50°С позволяет эксплуатировать насос в большинстве промышленных цехов России без дополнительных систем терморегуляции.

− Совместимость с типовым оборудованием: Стандартные присоединительные размеры и параметры делают модель 5Г12-33АМ прямым аналогом для многих устаревших насосов в парках металлообрабатывающих и деревообрабатывающих предприятий.

Принцип работы двухпоточного пластинчатого насоса

Функционирование насоса основывается на механизме вытеснения масла лопастями (пластинами), перемещающимися в радиальных пазах ротора. При вращении вала от электродвигателя пластины под действием центробежной силы и давления масла прижимаются к внутренней поверхности статора, образуя герметичные камеры. Расширение объема камер на всасывающем участке создает разрежение, забирая жидкость из гидробака. При переходе на нагнетательный участок камеры уменьшаются, выталкивая масло под давлением в напорные линии. Особенностью насоса пластинчатого 5Г12-33АМ является наличие двух независимых групп камер, что и обеспечивает два раздельных потока с разной производительностью в одной и той же конструкции. Это устраняет необходимость установки двух отдельных насосов для задач с разным расходом.

Ресурс работы и рекомендуемые условия эксплуатации

Заявленный производителем срок службы насоса пластинчатого 5Г12-33АМ составляет не менее 5000 часов. На этот показатель напрямую влияет соблюдение установленных условий:

Диапазон температур: Окружающая среда от 0°С до +50°С, температура рабочей жидкости (минерального масла) от +10°С до +50°С.

Качество и фильтрация рабочей среды: Рекомендуемая вязкость масла – в пределах 17–400 сСт. Критически важно поддерживать чистоту масла в системе с помощью фильтров тонкой очистки (не ниже 25 мкм). Наличие абразивных частиц ускоряет износ пластин и торцевых поверхностей, сокращая ресурс.

Режим работы: Агрегат предназначен для продолжительной работы в режиме S1 (непрерывная). Частые пуски и остановки, а также работа в режиме максимального давления 7 МПа могут снизить общий ресурс.

Гарантийный период на насос пластинчатый 5Г12-33АМ составляет 12 месяцев со дня ввода в эксплуатацию при условии соблюдения правил, изложенных в паспорте изделия.

Область применения и типы оборудования

Данный тип гидронасосов находит применение в широком спектре промышленного оборудования, где гидравлика используется как источник движения и управления:

Металлообработка: Токарные (например, 16К20), фрезерные, сверлильные станки, координатно-пробивные прессы.

Обработка материалов: Гидравлические прессы для штамповки, гибки, склейки, оборудование для литья пластмасс под давлением.

Деревообработка: Кромкооблицовочные, форматно-раскроечные станки, прессы для изготовления древесно-стружечных плит.

Специализированная техника: Манипуляторы, подъемные столы, испытательные стенды, конвейерные линии, системы централизованной смазки прокатных станов.

Насос пластинчатый 5Г12-33АМ оптимален для случаев, когда от одной гидростанции необходимо запитать два контура: например, контур точного позиционирования (медленный/малорасходный) и контур главного привода (быстрый/расходный).

Часто выходящие из строя элементы и ремкомплект

При плановом и аварийном ремонте насоса пластинчатого 5Г12-33АМ чаще всего требуется замена следующих компонентов:

Для сокращения времени ремонта рекомендуется приобретать комплексные ремкомплекты, включающие набор наиболее изнашиваемых деталей. Состав ремкомплекта уточняйте у менеджеров компании ГИДРАВЛИКА.

Типичные ошибки при подборе насоса для гидросистемы

Во избежание нештатных ситуаций и непредвиденных расходов при выборе данного оборудования рекомендуем обратить внимание на следующие моменты:

1. Пренебрежение параметрами расхода и давления. Подбирайте насос пластинчатый 5Г12-33АМ, убедившись, что его паспортные значения подачи (5,8/27,6 л/мин) и давления (ном. 6,3 МПа, макс. 7 МПа) соответствуют требованиям вашей гидросистемы с запасом не менее 10-15%.

2. Игнорирование типа рабочей среды. Модель рассчитана на минеральные масла. Использование жидкостей на водной основе, эмульсий или биомасел без консультации с производителем может привести к быстрому выходу из строя уплотнений и коррозии деталей.

3. Несоответствие условий подключения и монтажа. Важно проверить совместимость присоединительных размеров и тип фланца (либо резьбового соединения) с вашей гидростанцией, а также соответствие межосевого расстояния привода.

4. Работа на предельных температурах. Эксплуатация при температуре масла ниже +10°С приводит к резкому повышению его вязкости, увеличению пускового момента и кавитации, что разрушительно для пластин насоса.

Условное обозначение пластинчатого насоса 5Г12-33АМ

Маркировка модели «5Г12-33АМ» подчиняется отраслевой системе обозначений гидравлического оборудования:

5 – условный типоразмер насоса, связанный с рабочим объемом.
Г – принадлежность к гидравлическим машинам (насос).
12 – габаритная группа изделия.
33 – порядковый номер разработки или модификации внутри серии.
А – обозначение конструктивного усовершенствования.
М – указание на модернизированное (улучшенное) исполнение.

Понимание данной логики упрощает идентификацию агрегата и поиск аналогов, например, насоса НПл 8-32/6,3, который схож по параметрам.

Габаритные и присоединительные размеры насоса

Чертеж общего вида насоса пластинчатого 5Г12-33АМ с ключевыми габаритными и присоединительными размерами.

Перед заказом необходимо сверять посадочные места и отверстия под крепеж на фланце насоса с вашей приводной плитой или рамой. В большинстве типовых гидростанций насос пластинчатый 5Г12-33АМ устанавливается без переделок благодаря единой системе нормирования присоединительных размеров.

Примеры оформления заказа модели 5Г12-33АМ

Пример 1. Прямая замена. Для станка 16К20 в СПб инженер заказал 1 шт. насоса пластинчатого 5Г12-33АМ. Заказ был оформлен по телефону, указан артикул 5Г12-33АМ. Доставка на предприятие была выполнена через 2 дня после подтверждения наличия.

Пример 2. Комплексное оснащение. Производственное предприятие из Казани оформило заявку на 10 единиц насосов 5Г12-33АМ для одновременной модернизации парка прессов УМК-160. Потребовалась техническая консультация по замене уплотнений для конкретной марки масла. Отгрузка произведена со склада в Екатеринбурге.

Пример 3. Заказ с подбором аналога. Из Новосибирска поступил запрос на поставку 5 шт. насосов с параметрами, аналогичными 5Г12-33АМ, но для работы с левым вращением вала. Специалисты 777-gidra.ru подготовили техзадание и согласовали срок изготовления в 14 дней.
