Описание устройства и назначение

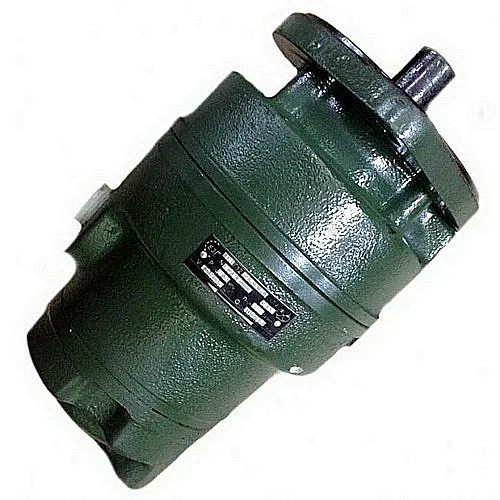

Насос пластинчатый 25Г12-24М представляет собой нерегулируемый двухпоточный гидронасос лопастного типа габарита 2+1. Основное функциональное предназначение устройства заключается в обеспечении бесперебойной подачи рабочей жидкости – минеральных масел – в гидравлические системы промышленного оборудования.
Этот агрегат стабильно функционирует в составе гидроприводов металлорежущих станков, прессового и литьевого оборудования, а также других промышленных установок, где требуется разделение потоков или питание двух независимых контуров.
Вес, габариты и классификационный код
Стандартная масса насоса пластинчатого 25Г12-24М составляет 33 килограмма. Его габаритные размеры соответствуют актуальным отраслевым стандартам для данного типоразмера и позволяют легко интегрировать узел в существующие конструкции гидростанций или оборудования. Для таможенного декларирования применяется единый код ТН ВЭД: 8413 50 000 0.
| Параметр | Значение |
|---|
| Масса (кг) | 33 |
| Габаритные размеры (Д×Ш×В), мм | длина | 320 |
| ширина / высота | 280 / 220 |
| Код ТН ВЭД | 8413 50 000 0 |
Молодой инженер спрашивает у наставника:
— Что нужно для успеха проекта?
— Три вещи: терпение, расчет и надежный насос пластинчатый 25Г12-24М в гидросистеме!
— А если первые два закончились?
— Тогда понадобится еще один насос пластинчатый 25Г12-24М.
Расшифровка условного обозначения
Маркировка 25Г12-24М построена по логичной системе, позволяющей идентифицировать ключевые параметры изделия:
- 25 – условный номер размера (габарит).
- Г – принадлежность к гидравлическому оборудованию.
- 12 – серийный номер конструкции.
- 24 – номер конструктивного исполнения.
- М – индекс модификации базовой модели.
Такая система кодирования стандартизирована и облегчает подбор аналога или совместимых комплектующих для насоса пластинчатого 25Г12-24М.
Основные технические характеристики
Наиболее важные эксплуатационные параметры двухпоточного насоса пластинчатого 25Г12-24М сведены в таблицу для удобства сравнения и проектирования гидросистем.
| Параметр | Значение |
|---|
| Номинальная подача (л/мин) | 70 / 27,6 |
| Давление на выходе (МПа) | номинальное | 6,3 |
| максимальное | 7,0 |
| Давление на входе (МПа) | минимальное | 0,08 |
| максимальное | 0,12 |
| Частота вращения (об/мин) | номинальная | 960 |
| минимальная | 600 |
| максимальная | 1500 |
| Номинальная мощность (кВт) | 12,6 |
| Климатическое исполнение | УХЛ4 |
| Температура масла (°С) | минимальная | +10 |
| максимальная | +50 |
| Динамическая вязкость масла (сСт) | 17 - 440 |
| Номинальный КПД (%) | не менее 70 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 25Г12-24М для модернизации или ремонта гидравлической системы дает ряд практических преимуществ:
- Снижение простоев оборудования. Высокая надежность конструкции и долгий межсервисный интервал минимизируют незапланированные остановки производственных линий.
- Увеличение ресурса гидросистемы. Стабильная двухпоточная подача и сбалансированная работа снижают нагрузку на другие компоненты, такие как клапаны и распределители.
- Удобство планового обслуживания. Конструкция рассчитана на простую замену изнашиваемых элементов (пластин, уплотнений) без полной разборки гидростанции.
- Совместимость с типовыми контурами. Стандартные присоединительные размеры (фланец, вал) и параметры давления/расхода позволяют интегрировать насос в большинство существующих систем.
- Широкий диапазон рабочих температур. Устойчивая работа в условиях производственного цеха с температурой масла от +10°C до +50°C.
Принцип действия в составе гидросистемы
Работа насоса пластинчатого 25Г12-24М основана на роторно-лопастной схеме. Вращающийся ротор с радиально установленными пластинами помещен в статор с эллиптической рабочей поверхностью. Под действием центробежной силы и давления рабочей жидкости пластины прижимаются к стенкам статора, формируя рабочие камеры переменного объема. В зоне всасывания объем камер увеличивается, создавая разрежение для забора масла из бака. В зоне нагнетания объем сокращается, вытесняя жидкость в напорную линию под рабочим давлением. Двухпоточность обеспечивается конструкцией корпуса и распределителя, позволяющей разделять потоки.
Продолжительность работы и температурные ограничения
Расчетный ресурс до капитального ремонта насоса пластинчатого 25Г12-24М при соблюдении всех требований производителя превышает 10 000 часов непрерывной работы. Ключевыми факторами, определяющими срок службы, являются: качество и чистота минерального масла (класс фильтрации не ниже 19/17/14 по ISO 4406), поддержание давления на входе в пределах 0,08-0,12 МПа (во избежание кавитации), соблюдение рекомендованных температурных режимов. Агрегат рассчитан на работу в закрытых помещениях при температуре окружающей среды от 0°C до +50°C. Нарушение заданных параметров, особенно вязкости масла и наличия абразивных частиц, ведет к ускоренному износу пластин, подшипников и уплотнений.
Области применения и типовое оборудование
Насос пластинчатый 25Г12-24М широко применяется в отраслях, требующих стабильного двухпоточного источника гидравлической энергии:
- Металлообработка: гидроприводы токарных, фрезерных, шлифовальных станков с ЧПУ.
- Прессовое оборудование: линии литья под давлением, гидравлические прессы мощностью до 100 тонн.
- Деревообработка: гидросистемы кромкооблицовочных, форматно-раскроечных станков.
- Производство строительных материалов: приводы смесителей, дозаторов, формовочных установок.
- Общепромышленное использование: в качестве базового элемента насосных групп и гидростанций.
Состав ремкомплекта и типовые «расходники»
Для обеспечения сервисного обслуживания насоса пластинчатого 25Г12-24М рекомендуется иметь на складе стандартный комплект сменных элементов. Чаще всего изнашиваются детали, испытывающие трение и переменные нагрузки.
| Наименование элемента | Причина износа |
|---|
| Комплект пластин (лопаток) | Абразивный износ из-за примесей в масле. |
| Уплотнительные кольца вала | Естественное старение резины, микродеформации. |
| Торцевые распределительные диски | Выход из строя вследствие кавитации или перегрева масла. |
| Подшипники | Потеря смазки, перекосы вала, загрязнение. |
| Сальниковые уплотнения | Изнашиваются при длительной работе на предельных оборотах. |
Типичные ошибки при подборе и замене
Во избежание неполадок в системе и преждевременного выхода из строя нового узла, при выборе насоса пластинчатого 25Г12-24М необходимо избегать следующих распространенных ошибок:
- Выбор только по присоединительным размерам фланца и вала. Упускаются из виду требования по давлению на входе и расходу, что приводит к кавитации или низкой производительности.
- Игнорирование температурного диапазона рабочей жидкости. Использование масла с повышенной или пониженной вязкостью для данных климатических условий снижает КПД и ресурс.
- Несоответствие типа рабочей среды. Насос рассчитан на минеральные масла с определенными антипенной, противоизносными и вязкостными свойствами.
- Установка без анализа схемы подключения. Неправильное подключение линий всасывания и нагнетания (особенно при наличии двух потоков) чревато поломкой.
Пояснение по габаритным и присоединительным размерам
Для корректного монтажа насоса пластинчатого 25Г12-24М необходимо учитывать его монтажные размеры. Основные посадочные точки стандартизированы.
Чертеж с габаритными размерами насоса пластинчатого 25Г12-24М для проверки совместимости.
- Диаметр выходного конца вала: 32 мм.
- Размер шпоночного паза на валу: 10 х 8 мм.
- Фланец крепления: 4 отверстия под крепеж М12, межосевое расстояние 180 мм.
Примеры оформления заказа с различными спецификациями
В зависимости от требований технологической линии, возможно исполнение насоса пластинчатого 25Г12-24М в различных модификациях. Варианты заказа:
- Базовая модель. Насос 25Г12-24М с правым вращением вала (стандартная поставка).
- Модификация под спецзаказ. Насос 25Г12-24М с левым направлением вращения вала (требует отдельного согласования).
- Комплект «под ключ». Насос в сборе с фильтрами тонкой очистки масла, переходными фланцами и комплектом крепежа для монтажа.
Консультанты компании ГИДРАВЛИКА помогут определить нужную комплектацию и предложат оптимальную цену.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию, учитывая давление, расход и тип подключения?
Для корректного подбора необходимо точно знать параметры вашей гидросистемы: требуемое номинальное давление (для модели 25Г12-24М оно составляет 6.3 МПа), суммарный расход по обоим потокам (70 и 27.6 л/мин) и тип присоединения (фланец с 4 отверстиями М12, вал 32 мм). Наши инженеры помогут проверить совместимость.
Каковы сроки поставки и доставки по территории России и СНГ?
Базовая модель насоса пластинчатого 25Г12-24М часто доступна на нашем складе, что позволяет организовать отгрузку в течение 1-3 рабочих дней. Доставка осуществляется транспортными компаниями во все регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Точные сроки уточняйте при оформлении заказа.
Какие условия эксплуатации являются критическими для данной модели?
Наибольший риск представляет работа с маслом, температура которого выходит за пределы диапазона +10°C до +50°C, особенно при низких температурах, так как увеличивается вязкость. Не менее важна качественная фильтрация масла с тонкостью очистки не ниже 25 мкм для предотвращения абразивного износа пластин.
Как проверить совместимость насоса с существующим оборудованием и можно ли подобрать аналог?
Совместимость проверяется по трем основным параметрам: присоединительные размеры (фланец, вал), гидравлические характеристики (давление 6.3 МПа, подача 70/27.6 л/мин) и тип рабочей среды (минеральное масло). Насос пластинчатый 25Г12-24М является современным аналогом устаревших моделей типа НПл 80-32/6,3. Мы предоставляем услугу подбора функционального аналога под вашу систему.
Заключение
Насос пластинчатый 25Г12-24М от бренда ГИДРАВЛИК – это проверенное решение для надежного обеспечения двухпоточного гидропитания промышленных систем. Его ключевые преимущества – высокая производительность, стабильность давления и увеличенный ресурс работы – напрямую влияют на снижение эксплуатационных расходов и повышение общей эффективности оборудования. Компания ГИДРАВЛИКА, являясь официальным поставщиком, гарантирует оригинальное качество продукции, полное соответствие заявленным техническим характеристикам и оперативную доставку по всей России и странам СНГ. Для профессиональной консультации, подбора аналога или оформления заказа воспользуйтесь формой обратной связи на сайте или свяжитесь с нашими специалистами по телефону. Техническая поддержка доступна на всех этапах – от подбора до ввода в эксплуатацию.
