Насос 8Г12-32АМ — двухпоточный пластинчатый гидравлический насос габарита 1+1 для подачи минерального масла. Он предназначен для оснащения гидравлических систем промышленного оборудования, обеспечивая два независимых потока рабочей жидкости для питания разных контуров или для создания резерва. Основная функция агрегата — преобразование механической энергии вращения вала в энергию потока жидкости с заданным давлением.
Масса насоса составляет 17 кг. Код ТН ВЭД для подобного гидравлического оборудования — 8413 60. Габаритные размеры типовые для насосов данного габарита 1+1.
Основные размеры и вес
| Параметр |
Значение |
| Типоразмер (габарит) |
1+1 |
| Масса, кг |
17 |
| Присоединительные размеры |
Стандартные фланцевые/резьбовые для габарита 1+1* |
*Конкретные монтажные размеры уточняйте по чертежам. Устанавливается в составе насосных групп и гидростанций.
Приходит инженер к директору и говорит: «Босс, насос пластинчатый 8Г12-32АМ на складе закончился, что делать?» Директор, не отрываясь от плана, отвечает: «Срочно звони в ГИДРАВЛИКУ, они с таким двухпоточным давлением разберутся в два счета!»
Технические характеристики насоса 8Г12-32АМ
| Параметр |
Значение |
| Номинальная подача (производительность), л/мин |
9,5 / 12,1 (со стороны привода / противоположной стороне) |
| Номинальное рабочее давление на выходе, МПа (бар) |
6,3 (63) |
| Максимальное давление на выходе, МПа |
7,0 |
| Диапазон давления на входе, МПа |
0,08 ... 0,12 |
| Номинальная частота вращения вала, об/мин |
960 |
| Допустимый диапазон частоты вращения, об/мин |
600 ... 1500 |
| Номинальная потребляемая мощность, кВт |
3,5 |
| Коэффициент полезного действия (КПД), % |
не менее 70 |
| Аналог (современное обозначение) |
НПл 12,5-16/6,3 |
Параметры эксплуатации и среды
| Параметр |
Значение |
| Тип рабочей среды |
Минеральные гидравлические масла (индустриальные, веретённые) |
| Диапазон температуры масла, °C |
+10 ... +50 |
| Диапазон температуры окружающей среды, °C |
0 ... +50 |
| Диапазон кинематической вязкости масла, сСт |
17 ... 400 |
| Климатическое исполнение и категория размещения |
УХЛ4 (для умеренного и холодного климата, в закрытых помещениях) |
| Направление вращения вала |
Правое (стандартно), левое (под заказ) |
| Уровень звукового давления, дБА |
не более 88 |
| Гарантийный срок, мес. |
12 |

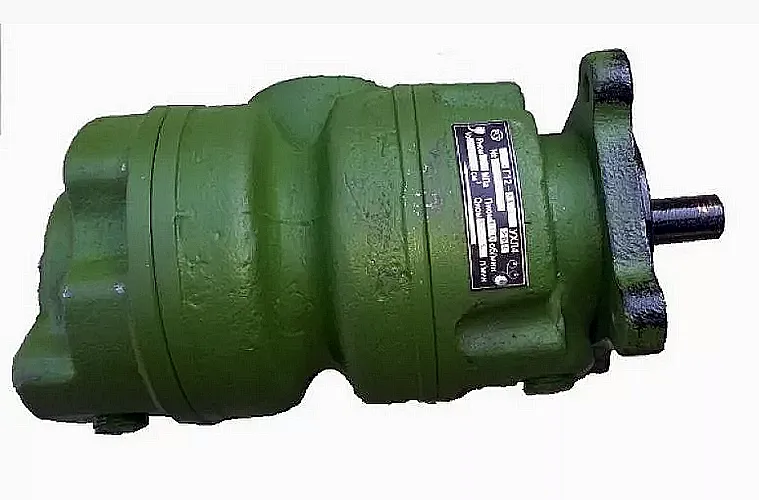

Внешний вид насоса пластинчатого 8Г12-32АМ. Видны две выходные линии (слева и справа) и приводной вал.
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 8Г12-32АМ обеспечивает ряд эксплуатационных преимуществ для вашего производства:
- Двухпоточная конструкция: Возможность одновременного питания двух гидравлических контуров от одного привода, что упрощает компоновку гидростанции и снижает общие затраты.
- Стабильность давления: Лопастная (пластинчатая) схема обеспечивает плавную подачу жидкости с минимальной пульсацией, что положительно сказывается на работе точных гидроприводов.
- Повышенный ресурс работы: Простая и надёжная конструкция с уравновешенными пластинами (лопастями) снижает внутренний износ, продлевая срок службы насоса даже при циклических нагрузках.
- Совместимость с типовыми системами: Насос 8Г12-32АМ соответствует распространённым габаритам и параметрам, что упрощает его интеграцию в существующие гидросистемы станков и установок взамен вышедших из строя агрегатов.
- Удобство сервисного обслуживания: Конструкция позволяет проводить ремонт и замену изнашиваемых деталей (пластин, уплотнений) без полной разборки смежных узлов гидростанции.
Принцип работы
Насос пластинчатый 8Г12-32АМ относится к объёмным гидромашинам. Его работа основана на изменении объёма рабочих камер, образованных ротором, статором (статорным кольцом) и выдвижными пластинами (лопастями). При вращении вала от электродвигателя ротор приводит в движение пластины. Под действием центробежной силы и давления жидкости пластины прижимаются к внутренней поверхности статора. Из-за эксцентричного расположения ротора относительно статора объём камер между пластинами попеременно увеличивается (фаза всасывания) и уменьшается (фаза нагнетания).
Насос имеет два независимых контура (потока). Каждый контур имеет отдельные порты всасывания (подключенные к общему баку или фильтру) и нагнетания. Это позволяет использовать один насос пластинчатый 8Г12-32АМ для подачи масла, например, на основной и вспомогательный цилиндры пресса или на разные группы механизмов станка.
Температурный режим и ресурс
Регламентированный диапазон рабочих температур масла для насоса — от +10°C до +50°C. Эксплуатация при более низких температурах требует предварительного разогрева масла в баке, иначе резко возрастает вязкость, что приводит к кавитации на входе и повышенному износу. Окружающая среда должна быть в пределах от 0°C до +50°C, что соответствует работе в отапливаемых производственных цехах.
Агрегат рассчитан на длительную непрерывную работу при номинальных параметрах. На ресурс работы насоса пластинчатого 8Г12-32АМ напрямую влияют три ключевых фактора:
1. Качество и чистота масла. Обязательно применение фильтрации тонкой очистки (не ниже 25 мкм) для удаления абразивных частиц.
2. Соблюдение давления на входе. Разрежение на всасывающем патрубке не должно выходить за пределы 0,08–0,12 МПа для предотвращения кавитации.
3. Своевременное техническое обслуживание. Контроль состояния пластин, уплотнений вала и подшипников.
Область применения и типовое оборудование
Двухпоточный насос пластинчатый 8Г12-32АМ находит применение в различных отраслях промышленности, где требуется надёжный источник гидравлической энергии со средним давлением:
- Металлообрабатывающее оборудование: Гидроприводы токарных, фрезерных, шлифовальных станков, агрегатных станков для подачи СОЖ или переключения скоростей.
- Прессовое оборудование: Вспомогательные гидросистемы гибочных, штамповочных и ковочных прессов.
- Деревообрабатывающие станки: Подающие механизмы, зажимные устройства.
- Специальное технологическое оборудование: Подъёмные столы, кантователи, испытательные стенды.
- Гидростанции и насосные группы: В составе стационарных или мобильных гидравлических станций для питания нескольких потребителей.
Состав ремкомплекта и запасные части
Для поддерживания работоспособности насоса следует иметь в наличии типовой ремкомплект. Наиболее часто изнашиваемыми элементами являются:
| Наименование запчасти / узла |
Причина и условия износа |
| Пластины (лопасти) |
Абразивный износ торцов и рабочих кромок при работе на загрязнённом масле или нарушении плоскостности статора. |
| Уплотнение вала (сальник, манжета) |
Потеря эластичности, старение резины из-за температуры и давления; истирание при попадании грязи на вал. |
| Статорное кольцо (рабочий статор) |
Износ внутренней рабочей поверхности (эллиптического профиля) от постоянного контакта с пластинами. |
| Торцевые распределительные диски |
Износ уплотнительных поверхностей и разгрузочных канавок, приводящий к увеличению внутренних перетечек и падению производительности. |
| Подшипники вала |
Выработка от циклических радиальных нагрузок, попадание влаги или грязи. |
Типичные ошибки при подборе насоса
Во избежание неправильной работы или преждевременного выхода из строя, при подборе аналога или замене насоса избегайте следующих ошибок:
- Несоответствие типа рабочей среды. Использование жидкостей, отличных от минеральных масел рекомендованной вязкости (например, водомасляных эмульсий или рабочих жидкостей на синтетической основе без проверки совместимости с уплотнениями).
- Игнорирование потребной производительности. Выбор основан только на совпадении давления, без учёта суммарного расхода, необходимого для питания всех гидроцилиндров и гидромоторов системы.
- Пренебрежение условиями всасывания. Установка насоса без обеспечения требуемого подпора на входе (0,08–0,12 МПа), что приводит к кавитации, шуму и разрушению пластин.
- Неверное направление вращения. Подключение привода, обеспечивающего вращение, не соответствующее маркировке на корпусе насоса пластинчатого 8Г12-32АМ.
Условное обозначение модели
Расшифровка индекса 8Г12-32АМ:
- 8Г — серия пластинчатых гидронасосов.
- 12 — номинальная подача (примерно 12 л/мин) с неподключённой стороны.
- 32 — конструктивное исполнение, вариант комплектации.
- А — обозначение модификации или поколения.
- М — исполнение для работы на минеральном масле.
Современным аналогом по техническим характеристикам является модель НПл 12,5-16/6,3 (насос пластинчатый, подача 12,5–16 л/мин, давление 6,3 МПа).
Габаритные и присоединительные размеры
Габарит насоса 1+1 является стандартизированным. Для проверки совместимости с существующим оборудованием необходимо сверить посадочные размеры вала (тип, диаметр, длина, шпоночный паз), межосевое расстояние крепёжных отверстий на фланце, а также расположение и тип резьбы всасывающих и напорных портов (обычно трубная резьба). Точные чертежи с размерами предоставляются по запросу для подтверждения возможности установки.
Примеры заказа модификаций
В зависимости от требований вашей гидросистемы, можно рассмотреть следующие варианты:
- 8Г12-32АМ (базовая модель): Правое вращение, для минерального масла, давление 6.3 МПа, производительность 9.5/12.1 л/мин.
- 8Г12-32АМ (спецификация «Л»): То же, но с левым направлением вращения вала (изготавливается под заказ).
- НПл 12,5-16/6,3 (современный аналог): Аналогичные параметры, возможно, с обновлённой конструкцией уплотнений и подшипников.
Поставки насоса пластинчатого 8Г12-32АМ и его аналогов осуществляются по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Оборудование бренда ГИДРАВЛИК доступно со склада или под заказ.
Для корректного подбора, получения технической консультации или оформления заказа обратитесь к специалистам компании ГИДРАВЛИКА через сайт 777-gidra.ru или оставьте заявку.
