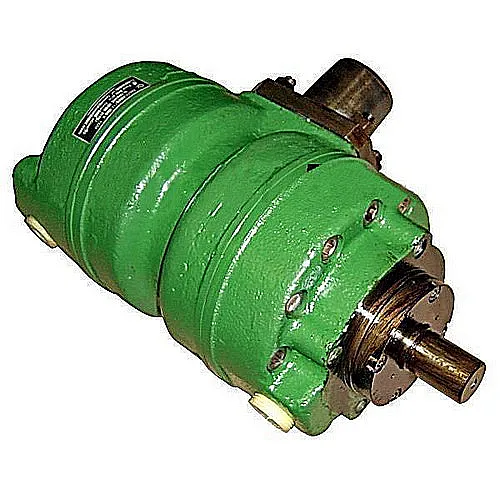

Насос пластинчатый 50Г12-24М – это двухпоточный гидравлический агрегат, предназначенный для эффективной и бесперебойной подачи минерального масла в гидравлические системы промышленного оборудования. Он является ключевым элементом гидростанций, обеспечивающим стабильное давление и производительность.
Описание и назначение гидронасоса 50Г12-24М
Гидравлический насос пластинчатый 50Г12-24М – это нерегулируемый двухпоточный насос, разработанный для работы в составе ответственных гидросистем. Его основная функция заключается в создании и поддержании рабочего давления масла в двух независимых либо связанных линиях подачи. Это решение оптимально для оборудования, требующего одновременной работы нескольких гидравлических исполнительных механизмов, такого как металлообрабатывающие станки, прессовые установки, подъемно-транспортные системы и технологические линии.
Вес, габаритные размеры и Код ТН ВЭД
Габариты и масса насоса пластинчатого 50Г12-24М позволяют эффективно интегрировать его в конструкции гидроблоков и станочное оборудование. Патрубки для подключения соответствуют стандартам ГОСТ 12815-80, что упрощает монтаж в российские и постсоветские гидросистемы. Классификация по товарной номенклатуре внешнеэкономической деятельности осуществляется под кодом ТН ВЭД 8413.50.000.
Насос пластинчатый 50Г12-24М поставляется в заводской упаковке, обеспечивающей защиту при транспортировке по всей территории России и стран СНГ.
| Параметр |
Ед. изм. |
Значение для 50Г12-24М |
| Масса (сухая) | кг | 46 |
| Габаритная длина | мм | 380 |
| Габаритная ширина | мм | 280 |
| Габаритная высота | мм | 250 |
| Код ТН ВЭД | | 8413.50.000 |
Технический специалист наставляет молодого механика: «Запомни, если хочешь долгой и стабильной работы от гидросистемы, выбирай насос пластинчатый 50Г12-24М. Он создает давление, как хороший инженер – аргументы: мощно, непрерывно и по всем фронтам!»
Подробные технические характеристики
| Технические характеристики насоса | 50Г12-24М |
| Номинальная подача рабочей жидкости (каждый поток), л/мин | 53,8 / 70 |
| Рабочее давление на выходе (номинальное/максимальное), МПа | Номинальное (расчетное) | 6,3 |
| Максимальное (пиковое) | 7,0 |
| Давление во всасывающей магистрали, МПа | Минимальное (для исключения кавитации) | 0,08 |
| Максимально допустимое | 0,12 |
| Частота вращения вала привода, об/мин | Номинальная (расчетная) | 960 |
| Минимальная рабочая | 600 |
| Максимально допустимая | 1500 |
| Номинальная потребляемая мощность, кВт | 16 |
| Тип рабочей среды | Минеральные гидравлические масла |
| Вязкость рабочей среды (рекомендуемая), сСт | 22 – 46 |
| Общепринятый аналог (маркировка) | НПл 63-80/6,3 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 50Г12-24М для обслуживания гидросистемы обеспечивает ряд ключевых эксплуатационных преимуществ:
1. Снижение риска простоев оборудования. Двухпоточная конструкция и высокая надежность узлов минимизируют вероятность внезапного отказа, критичного для непрерывных производственных циклов.
2. Увеличение общего ресурса гидросистемы. Стабильная подача масла без пульсаций и точное соответствие паспортным параметрам давления способствуют долгой службе клапанов, цилиндров и прочей гидроаппаратуры.
3. Удобство монтажа и сервиса. Стандартизированные присоединительные размеры и доступность ремкомплектов на территории РФ упрощают установку и техническое обслуживание.
4. Совместимость с типовыми промышленными гидросистемами. Конструкция и параметры насоса пластинчатого 50Г12-24М изначально адаптированы под требования отечественного станкостроения и тяжелой промышленности.
Принцип работы пластинчатого двухпоточного насоса
Насос пластинчатый 50Г12-24М функционирует по принципу изменения объема рабочих камер, образованных ротором, статором и выдвижными пластинами. При вращении вала пластины под действием центробежной силы прижимаются к внутренней поверхности эксцентрично расположенного статора. Это создает зоны разрежения на всасывающем участке (где камеры расширяются, затягивая масло) и зоны нагнетания на выходе (где камеры сжимаются, выталкивая масло под давлением в гидролинию). Наличие двух независимых групп таких камер на одном валу обеспечивает функцию двухпоточной подачи рабочей жидкости.
Температурный режим и ресурс работы
Эксплуатация насоса пластинчатого 50Г12-24М допустима в диапазоне температур окружающей среды от -20°C до +65°C. Оптимальная температура рабочего масла для достижения максимального ресурса находится в пределах от +15°C до +55°C. Расчетный срок службы при соблюдении регламента технического обслуживания, использовании чистого масла соответствующей вязкости и качественной фильтрации (тонкость фильтрации не ниже 25 мкм) составляет не менее 8000 моточасов. Ключевыми факторами, влияющими на ресурс, являются кавитация из-за недостатка давления на входе, перегрев масла выше +65°C и загрязнение абразивными частицами.
Область применения и типичное оборудование
Насос пластинчатый 50Г12-24М находит широкое применение в различных отраслях промышленности, где требуются надежные источники гидравлической энергии:
– Металлообработка: гильотинные ножницы, листогибочные прессы, станки с ЧПУ (токарные, фрезерные).
– Деревообработка: прессы для производства ДСП, шпонопочительные станки, лесозаготовительная техника.
– Общее машиностроение: прессовое оборудование, подъемные механизмы (краны, подъемники), испытательные стенды.
– Спецтехника: используется в составе гидростанций мобильного и стационарного исполнения для привода вспомогательных систем.
Таким образом, этот гидронасос является универсальным решением для большинства задач, связанных с созданием давления в промышленных гидросистемах.
Типичные ошибки при подборе насоса
Некорректный выбор насоса пластинчатого 50Г12-24М или его аналога может привести к снижению эффективности или поломке гидросистемы. Распространенные ошибки:
1. Подбор только по присоединительным размерам без учета требуемой производительности (л/мин) и номинального давления (МПа).
2. Игнорирование температурного диапазона, особенно при установке в неотапливаемых цехах или на открытых площадках.
3. Использование неподходящей рабочей среды (например, жидкостей на водной основе или масел с агрессивными присадками), не соответствующих типу насоса пластинчатого.
4. Неучет наличия и характеристик двух потоков, когда для системы достаточно или, наоборот, необходимо больше потоков.
Условное обозначение модели с расшифровкой
Индекс 50Г12-24М несет в себе полную информацию об устройстве:
«50» – условный номер исполнения, характеризующий геометрические размеры ротора и производительность.
«Г» – тип изделия: гидравлический насос.
«12» – условное обозначение габарита и присоединительных размеров по нормативной документации.
«24» – конструктивное исполнение, указывающее на специфику внутренней компоновки и наличие двух потоков.
«М» – модификация с улучшенными характеристиками или материалами изготовления.
Габаритные и присоединительные размеры
Для точного проектирования монтажной площадки и проверки совместимости с существующим оборудованием необходимы чертежи. Основные габаритные размеры насоса пластинчатого 50Г12-24М составляют 380x280x250 мм (ДxШxВ).
Габаритный чертеж насоса пластинчатого 50Г12-24М с указанием всех размеров для интеграции.
Варианты заказа и поставки
Поставщик гидравлических компонентов ГИДРАВЛИКА предлагает гибкие условия поставки насоса пластинчатого 50Г12-24М:
1. Базовая поставка: Насос 50Г12-24М в заводской упаковке с паспортом. Идеально для плановой замены вышедшего из строя агрегата или комплектации новых гидростанций.
2. Поставка с ремкомплектом: Помимо самого насоса, в заказ включается стандартный ремкомплект (набор уплотнений, стопорных колец), что позволяет быстро провести восстановительный ремонт в будущем.
3. Комплексная поставка для гидростанции: Насос пластинчатый 50Г12-24М поставляется в сборе с электродвигателем, рамой, гидробаком и фильтрационной группой согласно вашему техническому заданию.
Все заказы, вне зависимости от объема, комплектуются полным пакетом технической документации и отправляются по территории Российской Федерации и стран СНГ.
Завершение
Насос пластинчатый 50Г12-24М от бренда ГИДРАВЛИК – это проверенное решение для обеспечения стабильной работы вашего промышленного оборудования. Наша компания, как официальный поставщик, гарантирует качество продукции, соответствие всем заявленным техническим параметрам и оперативную доставку в любой регион России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и многие другие города.
Наши специалисты готовы предоставить детальную техническую консультацию, помочь с подбором аналога под конкретную существующую систему или сформировать индивидуальное коммерческое предложение. Для связи или оформления заявки воспользуйтесь формой на сайте или перейдите в раздел Контакты.
