Описание и назначение
Насос пластинчатый 18Г12-26АМ – это надежный двухпоточный гидравлический агрегат, предназначенный для подачи минерального масла в оборудование, требующее разделения гидравлических контуров. Данная модель, относящаяся к габариту 3+1, обеспечивает стабильную работу двух независимых линий: основного и вспомогательного. Применение насоса 18Г12-26АМ позволяет оптимизировать конструкцию гидростанций, сокращая их габариты и повышая общую энергоэффективность системы. Его конструкция с нерегулируемым потоком является оптимальной для задач, где требуется постоянная производительность и стабильность давления.
Пластинчатый насос 18Г12-26АМ. Стандартное правое вращение вала, привалочные фланцы по ГОСТ.
Вес и габариты модели
Масса насоса составляет 55 кг, что для агрегата подобной производительности является оптимальным показателем для монтажа на передвижные и стационарные установки. Габаритные размеры соответствуют отраслевым стандартам для гидронасосов габарита 3+1, обеспечивая удобство замены и совместимость со многими видами оборудования. Код ТН ВЭД 8413.50.000 классифицирует изделие как «Гидравлические силовые насосы». Габариты и масса напрямую влияют на удобство логистики и требования к несущим конструкциям гидравлической станции.
| Параметр | Значение |
|---|
| Масса, кг | 55 |
| Габариты (габарит) | 3+1 |
| Код ТН ВЭД | 8413.50.000 |
Технические характеристики
Ключевые параметры насоса пластинчатого 18Г12-26АМ определяют его эксплуатационные возможности и область применения. Технические характеристики подтверждают его высокую надежность и способность работать в сложных условиях.
| Параметр | Значение |
|---|
| Подача (номинальная), л/мин | 204,2 / 20,6 |
| Рабочее давление, МПа | Номинальное (основной поток) | 6,3 |
| Максимальное (пиковое) | 7,0 |
| Давление на входе, МПа | Минимальное | 0,08 |
| Максимальное (подпор) | 0,12 |
| Частота вращения, об/мин | Номинальная | 960 |
| Минимальная рабочая | 600 |
| Максимально допустимая | 1500 |
| Номинальная мощность, кВт | 27,3 |
| Коэффициент полезного действия, % | ≥70 |
Инженеры налаживают линию после ремонта. Один говорит: «Подключили новый насос пластинчатый 18Г12-26АМ. Вроде работает». Второй: «Как „вроде“?» Первый: «Слишком тихо. Даже не слышно, работает ли». Вот она, плавность и надежность!
Преимущества и особенности эксплуатации
Выбор модели 18Г12-26АМ для оснащения гидросистемы предоставляет пользователю ряд существенных преимуществ:
1. Снижение затрат на гидростанцию. Использование одного двухпоточного насоса вместо двух одноходовых позволяет сократить монтажное пространство, снизить вес установки и оптимизировать расходы на приводной электродвигатель.
2. Стабильность параметров в двух контурах. Основной поток с подачей 204.2 л/мин и давление до 6.3 МПа обеспечивает работу главных силовых цилиндров, а вспомогательный (20.6 л/мин) – питание управляющей аппаратуры или системы смазки.
3. Увеличение межсервисных интервалов. Продуманная конструкция, применение износостойких материалов для пластин и корпуса, а также низкий уровень внутренних пульсаций способствуют увеличению ресурса работы.
4. Высокая совместимость. Стандартные присоединительные размеры по ГОСТ и распространенный габарит 3+1 позволяют интегрировать насос пластинчатый 18Г12-26АМ в уже существующие системы без серьезных конструктивных доработок.
5. Низкий уровень шума. Пластинчатая схема работы обеспечивает плавную, безударную подачу масла, что повышает комфорт и соответствует требованиям по уровню шума на производстве.
Принцип работы в гидросистеме
Работа насоса пластинчатого 18Г12-26АМ основана на принципе изменения объема рабочих камер. Вращающийся ротор, смещенный относительно оси статора, несет радиально подвижные пластины. Центробежная сила и давление масла под пластинами прижимают их к внутренней поверхности статора. При вращении объем пространства между пластинами, ротором и статором на стороне всасывания увеличивается, создавая разрежение и забор масла из бака через входной порт. На противоположной стороне этот объем уменьшается, и масло под давлением вытесняется в напорную магистраль. Особенностью данной модели является наличие двух независимых гидравлических секций в одном корпусе, что и формирует два потока рабочей жидкости.
Условия эксплуатации, ресурс и обслуживание
Для обеспечения заявленного срока службы свыше 10 000 моточасов необходимо соблюдать регламент эксплуатации насоса 18Г12-26АМ. Диапазон температур рабочей среды (минерального масла) составляет от +10°C до +50°C. Температура окружающей среды должна поддерживаться в пределах от 0°C до +50°C. Критически важным параметром является вязкость масла, рекомендуемый диапазон – от 17 до 400 сСт. Наиболее частые причины снижения ресурса: работа на масле с несоответствующей вязкостью или степенью загрязненности (требуется фильтрация тонкостью не ниже 25 мкм), систематическая эксплуатация на максимальном давлении 7 МПа, несоблюдение подпора на входе (0.08–0.12 Мпа), приводящее к кавитации. Гарантийный срок на насос пластинчатый 18Г12-26АМ составляет 12 месяцев с момента ввода в работу при соблюдении всех условий монтажа и эксплуатации.
Область применения
Модель 18Г12-26АМ нашла широкое применение в промышленном оборудовании, где требуется одновременное питание двух гидравлических контуров с разными требованиями по расходу. Насос пластинчатый 18Г12-26АМ эффективно используется в следующих областях:
Металлообработка: гидросистемы токарных, фрезерных, шлифовальных станков и обрабатывающих центров с ЧПУ, где один поток питает приводы подач, а второй – зажимные патроны или системы охлаждения.
Прессовое оборудование: ковочные, штамповочные и гибочные пресса. Основной поток работает на главный цилиндр, вспомогательный – на систему выталкивания или перемещения заготовок.
Оборудование для переработки полимеров: литьевые машины, термопластавтоматы. Насос обеспечивает работу гидропривода смыкания и инжекционной системы.
Строительная и специальная техника: стационарные гидростанции для испытательных стендов, механизмы подъема и поворота.
Состав ремкомплекта и часто заменяемые детали
При длительной эксплуатации насоса пластинчатого 18Г12-26АМ подлежат периодической замене определенные узлы. Стандартный ремонтный комплект для данной модели включает наиболее изнашиваемые элементы.
| Наименование детали | Тип износа |
|---|
| Комплект пластин (лопаток) | Абразивный износ торцевых и радиальных поверхностей, снижающий производительность и давление. |
| Уплотнение вала (сальник) | Потеря эластичности, утечки масла наружу вдоль приводного вала. |
| Торцевые распределительные диски | Износ рабочих поверхностей, приводящий к увеличению внутренних перетечек и падению КПД. |
| Уплотнительные кольца статора | Разгерметизация между секциями насоса или утечки в корпус. |
Типичные ошибки при подборе насоса
Некорректный выбор насоса 18Г12-26АМ может привести к снижению производительности или преждевременному выходу из строя. Избегайте следующих распространенных ошибок:
1. Игнорирование двухпоточности. Подбор осуществляется только по суммарному расходу без учета необходимости разделения на два независимых контура с разными параметрами давления.
2. Несоответствие типа рабочей среды. Попытка использовать жидкости, отличные от минеральных масел (например, водомасляные эмульсии или жидкости на водной основе) без согласования с производителем.
3. Превышение или занижение давления подпора на входе. Работа при давлении на всасывании ниже 0.08 МПа вызывает кавитацию и разрушение деталей, выше 0.12 МПа – может привести к деформации вала и повышенной нагрузке на подшипники.
4. Пренебрежение номинальной частотой вращения. Работа на повышенных оборотах (близких к 1500 об/мин) без учета вязкости масла ускоряет износ. Работа на низких оборотах может не обеспечить необходимого расхода.
Условное обозначение 18Г12-26АМ
Маркировка насоса имеет четкую структуру, позволяющую идентифицировать его основные параметры:
18 – условный номер типоразмера и габарита насоса.
Г – тип изделия: гидравлический насос.
12 – номер базовой серии пластинчатых насосов.
26 – цифровой индекс конструктивного исполнения, определяющий схему (двухпоточную), расположение портов и вала.
А – обозначение модификации изделия.
М – символ модернизированного исполнения насоса.
Присоединительные размеры и монтаж
Правильный монтаж насоса пластинчатого 18Г12-26АМ начинается с проверки соответствия присоединительных размеров. Агрегат комплектуется фланцами по ГОСТ 12815-80, что является стандартом для отечественного гидравлического оборудования.

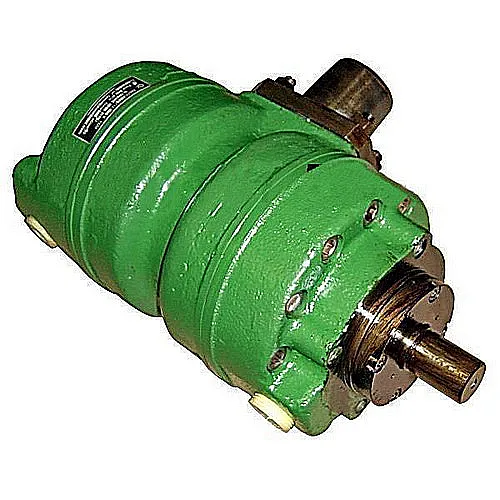

Внешний вид насоса 18Г12-26АМ для визуальной оценки монтажных габаритов и расположения портов. Перед установкой необходимо свериться с паспортным чертежом, обратив внимание на тип и размер присоединительной резьбы, диаметр и шпоночный паз приводного вала, а также расположение крепежных отверстий. Несоосность вала насоса и привода не должна превышать 0.1 мм, рекомендуемая посадка – через упругую муфту.
Возможные варианты заказа
В базовой комплектации насос пластинчатый 18Г12-26АМ имеет правое направление вращения вала (со стороны привода). По специальному заказу возможна поставка модели с левым направлением вращения, что указывается в дополнении к артикулу. Также доступны консультации по подбору фильтров тонкой очистки, предохранительных клапанов и другой арматуры для построения полноценной насосной группы на базе данной модели. Все оборудование поставляется с полным пакетом документов: паспортом изделия, руководством по эксплуатации и гарантийным талоном.
Официальные поставки от ГИДРАВЛИКА
Насос пластинчатый 18Г12-26АМ поставляется компанией «ГИДРАВЛИКА» – официальным дистрибьютором бренда ГИДРАВЛИК в России. Мы осуществляем быструю доставку в любой регион РФ и страны СНГ, включая ключевые промышленные центры: Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и многие другие города. Наш технический отдел готов оказать консультационную поддержку, помочь в подборе оборудования под вашу систему или подобрать работоспособный аналог при необходимости. Получите надежного партнера в области промышленной гидравлики. Для заказа или консультации перейдите в раздел Контакты или оставьте онлайн-заявку.
