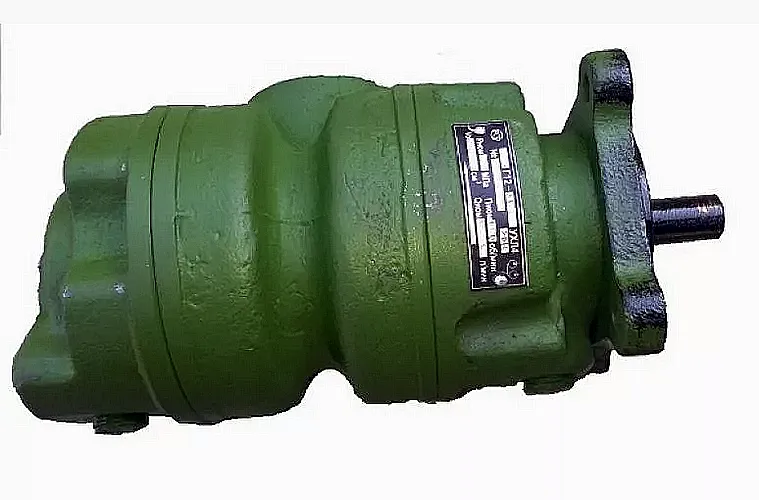

Описание и назначение насоса 18Г12-33АМ
Насос пластинчатый 18Г12-33АМ представляет собой гидравлический агрегат, который обеспечивает стабильную подачу рабочей жидкости в сложных промышленных системах. Его основная функция — независимое питание двух гидролиний, что позволяет эксплуатировать его на оборудовании, где требуется точное и одновременное управление несколькими исполнительными механизмами. Идеально подходит для станков, прессов и конвейерных систем.
Краткие параметры и классификация
Устройство характеризуется компактностью при высокой производительности. Код ТН ВЭД для него — 8413.60.000.
| Параметр | Значение |
|---|
| Масса, кг | 17 |
| Габариты (Д×Ш×В), мм | 320×280×240 |
| Присоединение | Фланец ГОСТ 12444-80 |
Инженер-гидравлик так любит надежный насос пластинчатый 18Г12-33АМ, что даже в отпуске мечтает о его стабильном рабочем давлении.
Технические характеристики гидронасоса
Ключевые параметры изделия определяют его место в гидросистеме и эффективность работы.
| Параметр | Значение |
|---|
| Номинальная производительность (подача), л/мин | 20,6 / 27,6 (для двух потоков) |
| Рабочее давление | Номинальное, МПа | 6,3 |
| Пиковое (максимальное), МПа | 7,0 |
| Эффективный диапазон частоты вращения, об/мин | 600 – 1500 |
| Средний коэффициент полезного действия (КПД), % | не менее 70 |
| Допустимый диапазон температур рабочей среды, °С | от +10 до +50 |
| Тип рабочей жидкости | Минеральные гидравлические масла |
| Присоединительные размеры | По фланцевому стандарту ГОСТ 12444-80 |
Изображение: Схема подключения и габаритные размеры насоса пластинчатого 18Г12-33АМ.
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 18Г12-33АМ обеспечивает ряд эксплуатационных выгод для производственных компаний:
- Снижение простоев оборудования благодаря высокой надежности и двухпоточной конструкции, позволяющей обслуживать два контура управления одновременно.
- Увеличение ресурса гидросистемы в целом за счет стабильной, безимпульсной подачи масла, что снижает нагрузку на клапаны и уплотнения.
- Стандартизация и удобство монтажа, так как присоединительные размеры соответствуют общепринятым ГОСТ, что упрощает интеграцию в существующие системы.
- Совместимость с широким спектром промышленных гидравлических масел и устойчивость к типовым загрязнениям при наличии штатной фильтрации.
Принцип работы в гидравлической системе
Насос пластинчатый 18Г12-33АМ функционирует по принципу вытеснения жидкости пластинами, скользящими в роторных пазах. При вращении вала от электропривода пластины под действием центробежной силы или давления в распределительном устройстве прижимаются к статорному кольцу. Это создает герметичные камеры переменного объема. При увеличении объема камеры происходит всасывание рабочей жидкости из линии всаса, при уменьшении — вытеснение в напорную магистраль. Двухпоточная схема реализована за счет специального распределителя, обеспечивающего два независимых выхода. Особенность именно модели 18Г12-33АМ — оптимизированный профиль статора и материал пластин, которые минимизируют износ при длительной эксплуатации даже на повышенных оборотах.
Температурный режим работы и ресурс
Эксплуатация насоса пластинчатого 18Г12-33АМ разрешена в диапазоне температур окружающей среды от 0 до +50 °C. Рабочая жидкость должна иметь температуру в пределах от +10 до +50 °C и рекомендуемую вязкость в пределах 17–400 сСт (ISO VG 32–46). Режимы работы могут быть как непрерывными, так и циклическими с частыми пусками/остановами. Расчетный срок службы агрегата при соблюдении регламента технического обслуживания, использовании чистого масла и корректной фильтрации составляет до 8 000 моточасов. Основными факторами, влияющими на ресурс, являются качество применяемого масла (отсутствие абразивных частиц и воды), соблюдение номинального давления (6,3 МПа) и своевременная замена штатных фильтров тонкой очистки в системе.
Область применения и типы оборудования
Данный насос пластинчатый 18Г12-33АМ применяется в различных отраслях промышленности, где требуется точная гидравлика:
- Металлообрабатывающее оборудование: токарные, фрезерные, шлифовальные станки с ЧПУ.
- Прессовое и кузнечно-штамповочное оборудование: гидравлические прессы, ковочные машины.
- Подъемно-транспортные системы: гидравлические приводы лифтов, подъемных платформ, складских тележек.
- Пищевое и упаковочное производство: конвейерные линии, дозирующие установки (при использовании разрешенных для пищевой промышленности масел).
- Гидравлические станции (гидростанции) общего промышленного назначения.
Состав ремкомплекта и часто заменяемые элементы
Для продления срока службы насоса пластинчатого 18Г12-33АМ рекомендуется своевременное обслуживание.
| Наименование элемента | Типичные причины износа |
|---|
| Пластины (лопатки) | Естественный износ кромок, работа на загрязненном масле |
| Уплотнения вала (сальники, манжеты) | Старение резины, перегрев, превышение давления |
| Пружины в распределителе | Усталость металла, нарушение температурного режима |
| О-кольца и прокладки корпуса | Механические повреждения при разборке/сборке, деформация |
Типичные ошибки при подборе и монтаже
- Игнорирование двухпоточности: выбор модели без учета необходимости двух независимых линий питания.
- Несоответствие типа рабочей среды: применение жидкостей, не соответствующих рекомендациям по вязкости или химической стойкости материалов насоса.
- Пренебрежение температурным диапазоном: эксплуатация в условиях, когда температура масла выходит за пределы +10…+50 °C, что приводит к ускоренному износу или потере производительности.
- Недостаточная фильтрация на входе: монтаж без фильтра грубой очистки, приводящий к попаданию крупных частиц в рабочую зону пластин.
Условное обозначение модели и его расшифровка
Расшифровка индекса 18Г12-33АМ позволяет точно определить технические особенности изделия:
18 — условный типоразмер или габаритная группа.
Г — тип изделия: гидравлический насос.
12 — номер серии или базовая конструкция.
33 — модификация с определенными параметрами производительности и давления.
А — признак улучшенной, модернизированной конструкции (например, по материалам или точности изготовления).
М — обозначение «модернизированный», указывающее на доработки для повышения надежности и ресурса.
Габаритные и присоединительные размеры
Геометрия насоса пластинчатого 18Г12-33АМ должна быть проверена перед монтажом на предмет совместимости с местом установки на раме или в гидростанции. Запрессовочные размеры вала составляют 28 мм по ГОСТ 20224-86. Фланец крепления соответствует ГОСТ 12444-80, что гарантирует стандартность точек крепления и легкость замены аналогов при модернизации.
Примеры оформления заказа насоса
Варианты конфигурации, доступные к заказу в компании ГИДРАВЛИКА:
- Базовая модель: Насос пластинчатый 18Г12-33АМ (правое вращение вала), стандартная поставка.
- Модель с левым вращением вала: Насос пластинчатый 18Г12-33АМ-Л, изготавливается под заказ для специфичных кинематических схем.
- Комплект поставки с фланцевым адаптером: Насос пластинчатый 18Г12-33АМ + переходной комплект для монтажа на рамы европейского образца.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать насос пластинчатый 18Г12-33АМ по давлению и расходу?
Ключевые параметры для подбора — номинальное давление 6,3 МПа и суммарная производительность двух потоков (с учетом коэффициента запаса). Убедитесь, что ваш электропривод обеспечивает частоту вращения в диапазоне 600–1500 об/мин. Для точного расчета рекомендуется предоставить техзадание специалистам ГИДРАВЛИКИ.
Каковы сроки поставки и условия доставки по России и СНГ?
Насосы базовой конфигурации обычно есть в наличии на складе. Доставка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону осуществляется в течение 3–5 рабочих дней. В другие регионы России и страны СНГ (Казахстан, Беларусь) — от 5 до 10 дней. Срок изготовления нестандартных исполнений (левое вращение) — до 14 рабочих дней.
Какие условия эксплуатации критичны для насоса?
Важнейшие параметры: температура рабочего масла в диапазоне +10…+50 °C, чистота жидкости по стандарту ISO 4406 не ниже класса 19/17/14, рекомендуемая вязкость 17–400 сСт. При работе в неотапливаемых помещениях или на открытом воздухе зимой необходим предпусковой подогрев масла.
Насос пластинчатый 18Г12-33АМ совместим с моим старым оборудованием? Можно ли подобрать аналог?
Да, благодаря стандартным фланцевым присоединениям ГОСТ он часто является прямой заменой устаревших моделей. Конструктивно близким аналогом является насос НПл 25-32/6,3, однако решение о замене должно приниматься после анализа технических характеристик системы: рабочего давления, потока и типа масел. Наши инженеры помогут подобрать корректный аналог или совместимую модель.
ООО «ГИДРАВЛИКА» является официальным поставщиком продукции бренда ГИДРАВЛИК и гарантирует соответствие всех поставляемых насосов пластинчатых 18Г12-33АМ заводским спецификациям. Наши специалисты окажут квалифицированную техническую поддержку в подборе оборудования, замене вышедших из строя узлов и консультации по вопросам эксплуатации гидросистем. Мы осуществляем оперативную доставку по всей территории Российской Федерации и в страны СНГ. Для расчета стоимости, уточнения наличия или оформления заказа перейдите в раздел Контакты или оставьте онлайн-заявку на нашем сайте.
