Насос пластинчатый 8Г12-31М представляет собой высоконадежный двухпоточный гидравлический агрегат габарита 1+1. Основная функция изделия – обеспечение независимой подачи минерального масла в две гидравлические линии промышленного оборудования без применения дополнительной распределительной аппаратуры. Техническое решение с двумя выходами делает этот насос пластинчатый идеальным для станков и прессовых установок, где требуется синхронизация двух исполнительных механизмов.
Описание и назначение
Двухпоточный насос пластинчатый 8Г12-31М предназначен для работы в составе гидросистем, эксплуатирующихся при постоянных нагрузках. Конструктивная особенность с двумя независимыми выходами позволяет заменить в некоторых схемах два отдельных насоса или насос с секционным распределителем. Он обеспечивает стабильное давление и расход рабочей жидкости, что критически важно для точности обработки и производительности оборудования. Основные области применения – станкостроение, производство прессов, конвейерные системы.

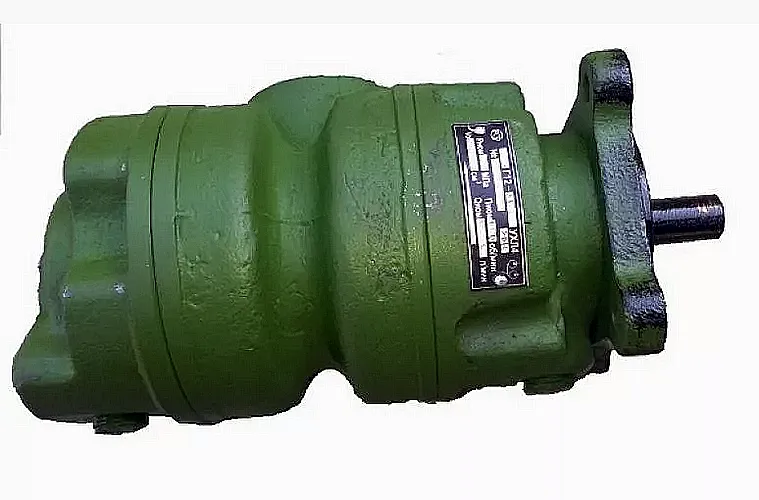

Вид насоса пластинчатого 8Г12-31М с двухпоточной компоновкой и патрубками подключения.
Вес, габариты и Код ТН ВЭД
Агрегат обладает компактными габаритами и стандартными посадочными местами, что упрощает его монтаж и модернизацию существующих систем. Масса изделия составляет 17 кг. Для целей таможенного оформления и сертификации используется Код ТН ВЭД 8413.50.000.
| Параметр | Единица измерения | Значение |
|---|
| Длина | мм | 280 |
| Ширина | мм | 190 |
| Высота | мм | 175 |
| Масса нетто | кг | 17 |
| Масса брутто (в упаковке) | кг | 22 |
— Почему гидравлический насос — лучший сотрудник? Он всегда держит обещания по давлению! А наш насос пластинчатый 8Г12-31М еще и два обещания одновременно выполняет – по двум независимым потокам.
Технические характеристики
Основные эксплуатационные параметры насоса пластинчатого 8Г12-31М определяют его надежность и производительность. Они сформированы с учетом требований ГОСТ 13824-84 и адаптированы для работы в составе современных гидросистем.
| Характеристика | Параметр | Значение |
|---|
| Давление на выходе | Номинальное | 6,3 МПа |
| Максимальное (кратковременно) | 7 МПа |
| Давление на входе | Минимальное | 0,08 МПа |
| Максимальное | 0,12 МПа |
| Подача на каждом потоке | 9,5 л/мин |
| Частота вращения вала | Номинальная | 960 об/мин |
| Минимальная | 600 об/мин |
| Максимальная | 1500 об/мин |
| Номинальная мощность на валу | 3,2 кВт |
| Механический КПД | > 70% |
Преимущества и особенности эксплуатации
- Снижение стоимости гидросистемы: Один двухпоточный насос пластинчатый 8Г12-31М заменяет два одинарных насоса, упрощая компоновку и снижая нагрузку на привод.
- Повышение надежности: Высокопрочный литой чугунный корпус и прецизионная обработка пластин и статора обеспечивают ресурс работы свыше 8000 часов.
- Стабильность параметров: Оба независимых потока обеспечивают одинаковое давление и производительность, что исключает рассогласование в двухконтурных системах.
- Совместимость: Стандартные присоединительные размеры и посадочные отверстия позволяют интегрировать насос в большинство отечественных и импортных гидросистем без модификации станции.
- Увеличение ресурса всей системы: Работа на номинальном давлении 6,3 МПа и минимальные пульсации способствуют повышению срока службы гидроаппаратуры и исполнительных механизмов.
Принцип работы
Принцип действия основан на изменении рабочего объема камер, образованных пластинами, ротором и статором. Вращение ротора вызывает центробежное перемещение пластин. Благодаря профилированной поверхности статора объем камер циклически увеличивается и уменьшается. На фазе всасывания масло через входной патрубок заполняет камеру. На фазе нагнетания объем камеры сокращается, создавая давление, и рабочая жидкость поступает в напорную линию. Конструкция насоса пластинчатого 8Г12-31М предусматривает два независимых распределителя, каждый из которых управляет своим потоком жидкости, что и обеспечивает его двухпоточность. Направление вращения вала – правое.
Температурный режим работы и срок службы
Рабочий диапазон температур гидравлического масла составляет от +10 до +50 °C. Температура окружающей среды может находиться в пределах от 0 до +50 °C. Агрегат рассчитан на долговременную работу в режиме продолжительной нагрузки. На ресурс работы напрямую влияют качество масла и состояние фильтрации. Рекомендуемая тонкость фильтрации на линии всасывания – 25 мкм. При соблюдении требований к рабочей среде и периодичности обслуживания эксплуатационный ресурс превышает 8000 моточасов. Использование термостойких уплотнений из маслобензостойкой резины минимизирует влияние тепловых расширений.
Область применения и типы оборудования
Насос пластинчатый 8Г12-31М устанавливается на разнообразное промышленное оборудование, требующее двух независимых источников гидравлической энергии:
Металлообрабатывающее оборудование: Токарные, фрезерные, шлифовальные и сверлильные станки с гидроприводом подач, зажимными механизмами и револьверными головками.
Прессовое оборудование: Гидравлические прессы, листогибочные машины, ковочные молоты.
Конвейерные и транспортирующие системы: Рольганги, системы автоматической подачи заготовок.
Специализированная техника: Оборудование для лесозаготовки, дорожно-строительные машины, подъемные механизмы.
Состав ремкомплекта и часто заменяемые запасные части
Для поддержания работоспособности насоса пластинчатого 8Г12-31М рекомендуется проводить регулярное обслуживание и иметь на складе комплект быстроизнашивающихся деталей.
| Наименование детали | Тип износа / Причина замены |
|---|
| Комплект пластин (лопаток) | Абразивный износ при загрязнении масла. Снижение производительности. |
| Уплотнения вала (манжеты) | Естественное старение резины, утечки масла. Нарушение температурного режима. |
| Распределительные диски (торцевые пластины) | Износ рабочей поверхности, изменение зазоров. Падение давления и рост тепловыделения. |
| Сальниковые уплотнения корпуса | Потеря эластичности, нарушение герметичности между секциями. |
Типичные ошибки при подборе
- Игнорирование двухпоточной специфики: Выбор данного насоса для одноконтурной системы без заглушки второго выхода приводит к некорректной работе.
- Несоответствие типа и вязкости рабочей среды: Использование жидкостей с вязкостью за пределами диапазона 17–400 сСт вызывает кавитацию или повышенный износ.
- Превышение допустимого давления: Эксплуатация на постоянном давлении выше номинальных 6,3 МПа ведет к ускоренному износу пластин и ротора.
- Отсутствие фильтрации: Монтаж без фильтра тонкой очистки на линии всасывания резко сокращает ресурс работы насоса.
Условное обозначение модели
Индекс 8Г12-31М имеет следующую расшифровку:
8 – Условный номер серии гидравлических пластинчатых насосов.
Г – Гидравлический.
12 – Условный размер, связанный с геометрией рабочей камеры (подача).
3 – Признак двухпоточного исполнения.
1 – Порядковый номер модификации.
М – Модернизированная версия, улучшенная по показателям ресурса и материалов.
Габаритные и присоединительные размеры
Габаритные и посадочные размеры насоса пластинчатого 8Г12-31М для проверки совместимости с существующим фундаментом и приводом.
При выборе или замене необходимо сверять следующие ключевые размеры:
Присоединение вала: Диаметр вала – 28 мм, шпонка 7×7 мм.
Входной патрубок: Резьба М22×1,5.
Выходные патрубки: Два патрубка с резьбой М18×1,5 каждый.
Крепежные отверстия: Диаметр 11 мм, шаг по осям 100×140 мм.
Примеры заказа
- Заказ стандартной поставки: 5 единиц насоса пластинчатого 8Г12-31М для комплектации гидростанций станков токарной группы.
- Заказ под специфические условия: Комплект насоса 8Г12-31М с левым направлением вращения вала и дополнительным фланцем для монтажа.
- Заказ с сервисным пакетом: Один насос 8Г12-31М плюс ремкомплект (пластины, уплотнения вала) для планового сервисного обслуживания действующего пресса.
Часто задаваемые вопросы
Как правильно подобрать нужную модификацию по давлению, расходу и типу подключения?
Для корректного подбора необходимо определить три основных параметра: требуемое рабочее давление в системе (до 6,3 МПа номинальное), суммарный расход жидкости обоих потоков (до 19 л/мин) и тип присоединения (резьба М22×1,5 вход, М18×1,5 выходы). Если требуется другое направление вращения вала, оно указывается отдельно в заказе.
Каковы сроки поставки и доставки по России и СНГ, наличие на складе?
Стандартные модели насоса пластинчатого 8Г12-31М, включая модернизированную версию, обычно находятся на складе в г. Липецк. Доставка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск и другие крупные города России осуществляется в течение 3-7 рабочих дней. В страны СНГ (Казахстан, Беларусь) сроки поставки составляют от 7 до 14 дней в зависимости от логистики.
Какие условия эксплуатации являются критическими (мороз, пыль, качество масла)?
Наиболее критичны низкие температуры (ниже 0°C) без предварительного разогрева масла и высокий уровень загрязнения рабочей жидкости. Требуется соблюдение диапазона вязкости масла (17–400 сСт) и чистоты не ниже класса 19/16/13 по ISO 4406. Для работы в пыльных помещениях необходимо обеспечить чистоту зоны забора воздуха для системы вентиляции гидробака.
Обеспечивается ли совместимость с существующим оборудованием и возможен ли подбор аналога?
Да, благодаря стандартным присоединительным и посадочным размерам, насос пластинчатый 8Г12-31М часто является прямой заменой для устаревших моделей. Для уточнения совместимости рекомендуется предоставить модель заменяемого насоса или его чертеж. Основным прямым отечественным аналогом является модель НПл 12,5-12,5/6,3. Наши инженеры обеспечат техническую консультацию и подбор полного аналога под вашу систему.
Поставка от производителя ГИДРАВЛИК
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА напрямую со склада производителя. Мы гарантируем оригинальность продукции, строгое соответствие техническим условиям и паспортным данным. Для каждого заказа возможен подбор аналога под существующую гидросистему и техническая консультация инженера. Осуществляется оперативная доставка во все регионы России и страны СНГ. Для получения коммерческого предложения, уточнения сроков или получения консультации оставьте заявку через сайт или свяжитесь с нами по телефону. Контакты технической поддержки доступны на нашем сайте.
