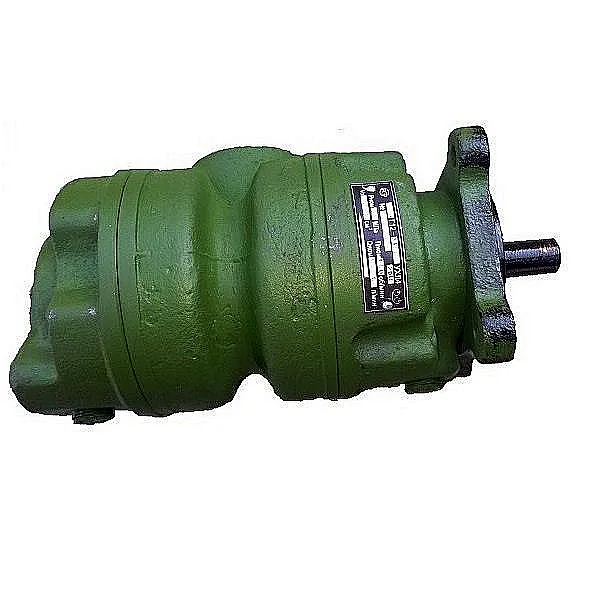

Описание и назначение гидронасоса
Насос пластинчатый 5Г12-31М представляет собой двухпоточный гидравлический агрегат нерегулируемого типа, предназначенный для надежной работы в системах промышленного оборудования. Основная его функция – создание стабильного потока минерального масла в двух независимых гидравлических контурах одновременно. Данный гидронасос оптимален для интеграции в станки, прессовое оборудование и механизмы, требующие синхронной подачи жидкости.
Основные параметры и габариты
Технические характеристики насоса пластинчатого 5Г12-31М определяют его долговечность и область применения. Модель соответствует стандартам ГОСТ 13824-84 и оснащена присоединительными размерами по ГОСТ 12448-80, что упрощает монтаж в типовые гидросистемы.
| Параметр | Значение |
| Масса | 17 кг |
| Габаритные размеры (ДхШхВ) | 320×240×210 мм |
| Код ТН ВЭД | 8413 50 000 0 |
Чертеж насоса пластинчатого 5Г12-31М с размерами и посадочными отверстиями.
Инженер-гидравлик приходит на склад и спрашивает: «Почему сегодня такая тишина?». Ему отвечают: «Потому что все наши заказчики перешли на насос пластинчатый 5Г12-31М. Он работает так ровно, что даже шума для беспокойства не осталось!»
Детальные технические характеристики
| Технические характеристики насоса | 5Г12-31М |
| Подача номинальная, л/мин | 5,8 / 9,5 |
| Давление на выходе, МПа | номинальное | 6,3 |
| максимальное | 7,0 |
| Давление на входе, МПа | минимальное | 0,08 |
| допустимое максимальное | 0,12 |
| Частота вращения вала, об/мин | номинальная | 960 |
| минимальная | 600 |
| максимальная | 1500 |
| Мощность номинальная, кВт | 2,7 |
| Коэффициент полезного действия, % | ≥70 |
| Масса, кг | 17 |
| Аналог (маркировка) | НПл 8-12,5/6,3 |
| Эксплуатационные параметры | Значение |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Ориентация вращения вала | правое (левое – по запросу) |
| Уровень звукового давления, дБА | ≤88 |
| Температура рабочей жидкости, °С | минимум | +10 |
| максимум | +50 |
| Температура окружающей среды, °C | минимум | 0 |
| максимум | +50 |
| Диапазон кинематической вязкости масла, сСт | минимум | 17 |
| максимум | 400 |
| Срок заводской гарантии, мес. | 12 |
Принцип функционирования и внутреннее устройство
Принцип работы агрегата пластинчатого типа 5Г12-31М базируется на использовании вращающегося ротора с пазами, в которых свободно перемещаются пластины. Под действием центробежной силы и давления в системе пластины прижимаются к внутренней поверхности статора, последовательно формируя рабочие камеры. Увеличение объема камер на стороне всасывания вызывает подсос жидкости из бака, а его уменьшение на стороне нагнетания создает необходимое давление для подачи масла в гидролинии. Благодаря спроектированной схеме нагнетания, насос пластинчатый гарантирует независимую подачу по двум каналам с производительностью 5,8 и 9,5 литров в минуту соответственно.
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 5Г12-31М для вашей гидростанции или машины обеспечивает ряд технических и экономических преимуществ:
Повышенная надежность и ресурс. Конструкция с двумя независимыми потоками снижает нагрузку на каждый контур, что положительно сказывается на общем ресурсе работы.
Стабильность параметров. Заявленное номинальное давление 6,3 МПа и производительность поддерживаются в широком диапазоне вязкости рабочей среды (17–400 сСт).
Универсальность подключения. Стандартизированные присоединительные размеры упрощают интеграцию в существующие системы и замену устаревшего оборудования.
Снижение эксплуатационных затрат. Низкий уровень шума (не более 88 дБА) и высокая энергоэффективность (КПД от 70%) уменьшают общие затраты на обслуживание производства.
Адаптивность к сложным условиям. Исполнение УХЛ4 позволяет эксплуатировать данный насос пластинчатый в цехах с повышенной влажностью и запыленностью.
Условия работы, температурные режимы и долговечность
Насос пластинчатый 5Г12-31М предназначен для работы с минеральными маслами классов вязкости ISO VG 32 или 46. Допустимый диапазон температур жидкости составляет от +10°C до +50°C, что покрывает большинство промышленных условий при наличии стандартных систем охлаждения или нагрева рабочей среды. Окружающая температура может колебаться в пределах от 0°C до +50°C.
Расчетный ресурс до капитального ремонта составляет не менее 8000 моточасов при соблюдении регламента обслуживания, включающего контроль качества масла и своевременную замену фильтров. Наиболее подвержены износу пластины и уплотнительные элементы, ресурс которых напрямую зависит от степени фильтрации масла и отсутствия кавитации на стороне всасывания. Гарантийный срок в 12 месяцев предоставляется при условии соблюдения всех эксплуатационных требований производителя.
Область применения и типовое оборудование
Двухпоточная схема делает данную модель востребованной в оборудовании, где необходима одновременная или синхронная работа двух гидравлических исполнительных механизмов. Насос пластинчатый 5Г12-31М успешно применяется в следующих отраслях:
Металлообработка: фрезерные и токарные станки с ЧПУ, гидравлические системы позиционирования и зажима.
Прессовое оборудование: листогибочные машины, прессы для штамповки и ковки.
Подъемно-транспортные механизмы: гидравлические подъемники, поворотные механизмы кранового оборудования.
Строительная и сельскохозяйственная техника: асфальтоукладчики, приводы систем управления комбайнов.
Насос пластинчатый 5Г12-31М также используется в составе насосных групп и гидростанций для обеспечения энергией нескольких потребителей.
Структура условного обозначения
Маркировка 5Г12-31М является ключом к пониманию основных параметров изделия. Расшифровка следующая:
5 – габаритный ряд (номер размера).
Г – тип изделия: гидравлический насос.
12 – номер серии, определяющий базовую конструкцию.
31 – порядковый номер модификации внутри серии.
М – индекс, обозначающий модернизированное исполнение.
Дополнительное обозначение габарита «1+1» указывает на двухпоточную конфигурацию насоса пластинчатого 5Г12-31М.
Типичные ошибки при подборе и замене
Неправильный выбор насоса ведет к снижению производительности, преждевременному износу и простоям оборудования.
Ошибка 1: Неучет расхода по двум потокам. Важно проверять соответствие производительности (5,8 и 9,5 л/мин) потребностям каждого гидравлического контура. Использование только одного потока на полную мощность при незадействованном втором может быть неоптимальным.
Ошибка 2: Игнорирование требований к давлению на входе. Всасывающая линия должна обеспечивать давление от 0,08 до 0,12 МПа. Несоблюдение этого параметра приводит к кавитации и разрушению пластин.
Ошибка 3: Невнимательность к климатическому исполнению. Для эксплуатации в неотапливаемых помещениях или под навесом требуется дополнительная защита или модификация, так как стандартное исполнение УХЛ4 рассчитано на температуру выше 0°C.
Ошибка 4: Замена без учета типа присоединения. Несмотря на стандартизацию по ГОСТ, необходимо сверить посадочные размеры и тип фланца.
Примеры заказа и модификации
Для оформления заказа на насос пластинчатый 5Г12-31М необходимо указать полное обозначение модели. Возможные варианты:
Базовый заказ: Насос пластинчатый 5Г12-31М, правое вращение вала, исполнение УХЛ4.
Заказ с измененной ориентацией вращения: Насос пластинчатый 5Г12-31М, левое вращение вала (специальное исполнение).
Заказ для специфических условий: Может потребоваться дополнительная защита от воздействия агрессивной среды или консультация по подбору масла, выходящего за стандартный диапазон вязкости.
Компания-поставщик ГИДРАВЛИКА, официальный дистрибьютор оборудования под брендом ГИДРАВЛИК, осуществляет прямые поставки насоса пластинчатого 5Г12-31М со склада. Мы обеспечиваем полную техническую поддержку, помощь в подборе аналога под вашу систему и быструю доставку по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань и Ростов-на-Дону. Для получения консультации и оформления заявки воспользуйтесь формой на сайте или свяжитесь с нашими специалистами через раздел Контакты.
