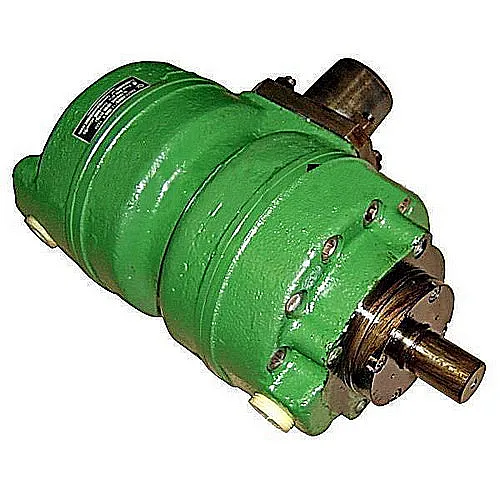

Насос пластинчатый 50Г12-25М представляет собой высокопроизводительный двухпоточный гидравлический насос с нерегулируемым потоком. Он предназначен для стабильной подачи минерального масла в гидросистемы промышленного оборудования, обеспечивая работу двух независимых гидравлических линий одновременно. Данный насос пластинчатый 50Г12-25М нашел широкое применение в станочном парке и прессовом оборудовании, где требуется синхронизация технологических операций, например, одновременный зажим детали и подача инструмента.
Технические характеристики Насос пластинчатый 50Г12-25М
Для полного понимания ресурса и возможностей агрегата необходимо детально изучить его технические параметры. Пластинчатый насос Г12-25М рассчитан на конкретные показатели давления и производительности, от которых зависит его надежная и долговременная работа.
| Параметр | Значение |
|---|
| Номинальная подача, л/мин | 142,8 / 53,8 |
| Давление на выходе, МПа | номинальное | 6,3 |
| максимальное | 7,0 |
| Входное давление, МПа | минимальное | 0,08 |
| максимальное | 0,12 |
| Частота вращения вала, об/мин | номинальная | 960 |
| минимальная | 600 |
| максимальная | 1500 |
| Эффективность (КПД), % | ≥70 |
| Уровень звукового давления, дБА | ≤88 |
Вес, габаритные размеры и Код ТН ВЭД:
Масса насоса в сборе составляет 68 кг. Габаритный размер корпуса: 420 мм (длина) × 310 мм (ширина) × 280 мм (высота). Присоединение гидростанции или вала привода осуществляется через фланец, соответствующий ГОСТ 12815-80 типоразмера 3. Товарная классификация по Единой Товарной номенклатуре внешнеэкономической деятельности: Код ТН ВЭД 8413 50 000 0.
— Инженер спрашивает у нового пластинчатого насоса: «Какое у тебя рабочее давление?». Насос пластинчатый 50Г12-25М отвечает: «Стабильные 6.3 МПа, но в моменты кризиса могу выдать все 7!». Шутил бы он меньше, ресурс был бы выше.
Преимущества и особенности эксплуатации
Ключевая особенность насос пластинчатый 50Г12-25М заключается в сочетании надежности и специально спроектированной двухпоточной архитектуры. Это дает ряд ощутимых преимуществ для производственного процесса.
1. Снижение эксплуатационных простоев. Два независимых потока позволяют обслуживать две операционные линии от одного силового агрегата, что повышает компактность и надежность гидросистемы в целом.
2. Увеличенный ресурс работы. Конструкция ротора с пластинами и статора выполнена с учетом импульсного характера нагрузок, что существенно продлевает срок службы узлов по сравнению с однороторными моделями.
3. Универсальность подключения. Исполнение по стандартному типоразмеру фланца 3 ГОСТ 12815-80 упрощает интеграцию в большинство существующих промышленных установок.
4. Стабильность работы под нагрузкой. Номинальное давление в 6.3 МПа поддерживается стабильно в заявленном диапазоне частот вращения, обеспечивая точность технологических циклов на станках и прессах.
5. Надежная фильтрация масла. Конструкция предполагает работу с маслами стандартного промышленного качества, но, как и любой пластинчатый насос Г12, чувствителен к чистоте рабочей жидкости. Соблюдение требований фильтрации является основой для долгой эксплуатации.
Принцип работы в гидравлической системе
Работа насос пластинчатый 50Г12-25М основана на классической схеме пластинчатого насоса двукратного действия с парой распределительных гидролиний. Внутри корпуса ротор с радиально установленными пластинами вращается в эксцентрично расположенном статоре. Под действием центробежной силы и давления подаваемого масла пластины выдвигаются, прижимаясь к внутренней поверхности статора. При вращении в зоне всасывания объем между пластинами увеличивается, создавая разрежение и забор рабочей жидкости из гидробака. Далее, перемещаясь в зону нагнетания, объем между пластинами уменьшается, масло сжимается и под давлением подается через два независимых выходных канала в основную и вспомогательную линии гидросистемы. Именно такой принцип действия обеспечивает высокую производительность данного пластинчатого насоса.
Область применения и установка на оборудовании
Данная модель востребована в отраслях, где гидростанция или гидропривод должны управлять несколькими функциями одновременно. Насос пластинчатый 50Г12-25М устанавливается на:
- Металлообрабатывающие станки: токарные, фрезерные и обрабатывающие центры, где требуется синхронная работа гидроцилиндров зажима заготовки, поворота суппорта и перемещения инструмента.
- Прессовое оборудование: литьевые машины, гидравлические прессы холодной и горячей штамповки, ковочные молоты. Два потока могут раздельно питать основной привод и систему выталкивания или вспомогательные операции.
- Специализированные технологические линии: деревообрабатывающие станки, оборудование для производства строительных материалов, прокатные станы.
- Узлы модернизации: позволяет заменить два отдельных однороторных насоса в существующей системе, повысив ее надежность и упростив обслуживание.
Условное обозначение 50Г12-25М: расшифровка индекса
Шифр «50Г12-25М» несет в себе информацию о базовых параметрах изделия. Расшифровка условного обозначения пластинчатого насоса:
50 – условный типоразмер (габарит) роторно-пластинчатой группы.
Г – серия «Гидронасос».
12 – конструктивная серия, определяющая компоновку и основные геометрические параметры.
25 – модификация с заданными параметрами подачи и давления.
М – индекс, обозначающий модернизированное исполнение, включающее улучшенные материалы уплотнений и подшипниковые узлы.
Данное обозначение соответствует техническим условиям ТУ 2-024-0224533-025-089.
Габаритные и присоединительные размеры
На чертеже указаны все необходимые размеры для проверки совместимости с монтажной площадкой на вашем оборудовании: расстояния между крепежными отверстиями, диаметр и длина выходного вала, параметры присоединительного фланца по ГОСТ 12815-80. Фланец уплотняется стандартной паронитовой прокладкой толщиной 3 мм.
Состав ремонтного комплекта и типовые запчасти
Для поддержания насос пластинчатный 50Г12-25М в рабочем состоянии рекомендуется своевременная замена расходных элементов. Наиболее подвержены износу следующие детали:
| Наименование детали | Типичная причина износа |
|---|
| Пластины (лопатки) | Абразивный износ кромок из-за загрязненного масла или работы на предельных давлениях |
| Уплотнительные манжеты вала | Старение резины, перегрев, неправильное направление монтажа |
| Уплотнения торцевого распределителя | Потеря эластичности, микроскопические задиры на поверхностях |
| Опорные подшипники ротора | Естественная выработка, ударные нагрузки, недостаточная смазка |
| Пружины прижима пластин | Усталость металла, постоянная циклическая нагрузка |
Сервисное обслуживание, включающее регулярную проверку состояния этих узлов и своевременную замену, является ключевым для достижения заявленного ресурса в 10 000 часов.
Типичные ошибки при подборе
Неправильный выбор насоса приводит к снижению производительности, перегреву и преждевременному выходу из строя. Избегайте следующих ошибок:
1. Подбор только по присоединительным размерам без учета требуемого расхода (л/мин) и давления (МПа) в системе.
2. Игнорирование температурного диапазома работы. Эксплуатация вне допустимых температур масла (+10°C до +50°C) ведет к изменению вязкости, кавитации и повышенному износу.
3. Несоответствие типа рабочей среды. Модель предназначена для минеральных масел. Использование жидкостей на водной основе или с агрессивными присадками без согласования с производителем запрещено.
4. Нарушение требований к всасывающей линии. Входное давление должно находиться в диапазоне 0.08–0.12 МПа, что требует правильного расчета и монтажа трубопровода от бака.
Режим работы, температура и срок службы
Эксплуатация насос пластинчатый 50Г12 25 М разрешена в следующих условиях:
- Температурный режим: температура рабочего масла в системе от +10°C до +50°C; температура окружающей среды от 0°C до +50°C.
- Рабочая среда: минеральные индустриальные масла с вязкостью в рабочем диапазоне от 17 до 400 сСт.
- Климатическое исполнение: УХЛ4, что позволяет устанавливать насос как внутри отапливаемых помещений, так и в условиях умеренного климата на открытых, но защищенных от осадков площадках.
- Срок службы: при соблюдении требований по фильтрации (рекомендуемый класс чистоты масла не хуже NAS 9), номинальных параметров давления и частоты вращения гарантированный ресурс составляет не менее 10 000 моточасов.
- Режимы работы: насос рассчитан на длительную непрерывную работу при номинальной нагрузке. Допустимы циклические режимы с частыми пусками и остановками.
Примеры заказа и модификации
Наиболее распространены запросы на поставку базовой модели с правым направлением вращения вала. Однако, исходя из потребностей производства, возможны изменения в комплектации:
1. Базовая модель: Насос пластинчатый 50Г12-25М с правым вращением, номинальным давлением 6.3 МПа и двумя потоками 142,8/53,8 л/мин.
2. Модификация с левым вращением: выполняется под специальный заказ для оборудования с обратным направлением вращения приводного вала.
3. Комплект с расширенной гарантией: поставка насоса с продленным гарантийным сроком до 18 месяцев при условии заключения дополнительного сервисного договора.
Для оформления заказа достаточно предоставить артикул модели и указать требуемое количество.
