Электродвигатель 4ВР 100S4 — это трехфазный асинхронный мотор во взрывозащищенном исполнении, предназначенный для продолжительной работы в системах промышленной гидравлики и другого оборудования, установленного во взрывоопасных зонах. Основная функция — обеспечение надежного привода для гидравлических насосов, вентиляторов, компрессоров и конвейеров.
Технические характеристики электродвигателя 4ВР 100S4
Данная модель является ключевым элементом для построения надежных гидростанций и насосных групп, работающих в условиях, требующих повышенной безопасности.
| Основные технические параметры |
|---|
| Номинальная мощность, кВт | 3 |
| Фактическая частота вращения вала, об/мин | 1410 (синхронная — 1500) |
| Рабочее напряжение, В | 380 (50 Гц), доступны другие напряжения |
| Номинальный ток, Iн, А | 6.79 |
| КПД, % | 82 |
| Кратность пускового момента (Мп/Мн) | 2 |
| Коэффициент мощности, Cos φ | 0.82 |
| Кратность максимального момента (Mmax/Мн) | 2.2 |
| Класс взрывозащиты | 1ExdeIIBT4 |
| Режим работы по S1 | Продолжительный |

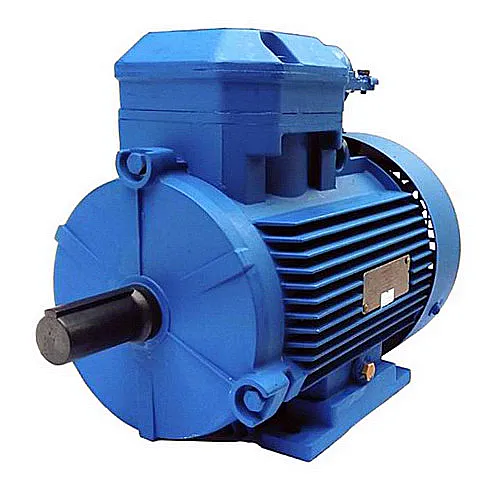

Внешний вид взрывозащищенного электродвигателя 4ВР 100S4 серии ГИДРАВЛИК.
Габаритные размеры и вес

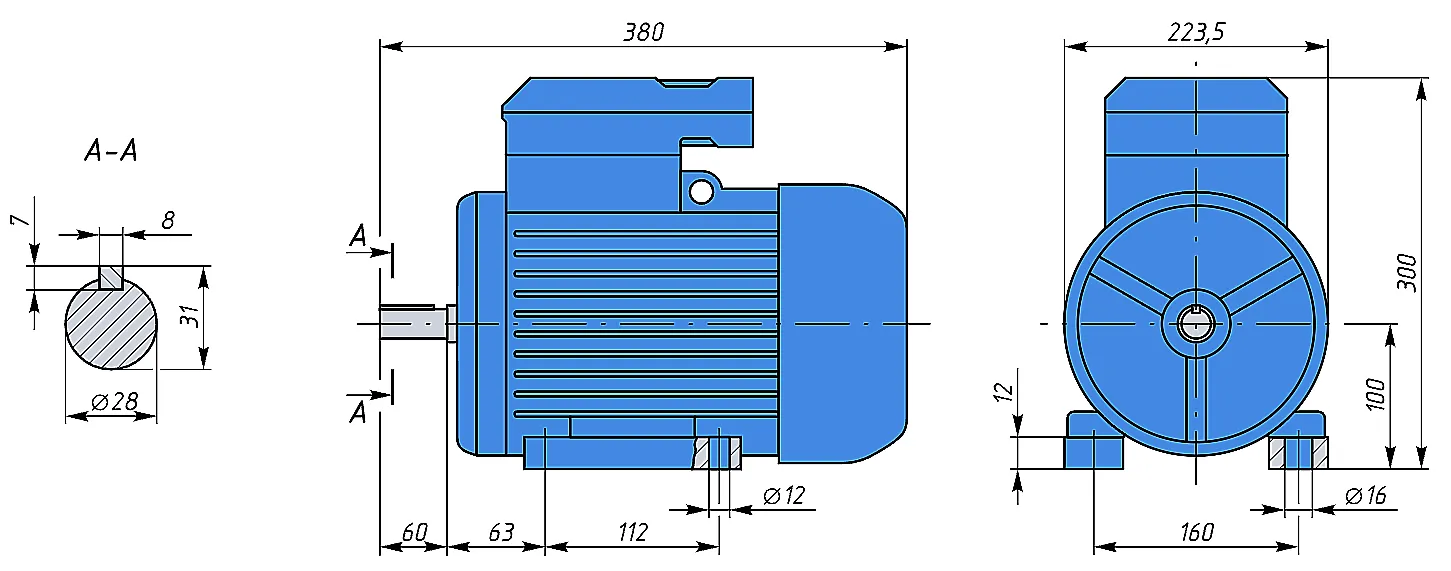

Габариты и присоединительные размеры двигателя 4ВР 100S4 стандартизированы согласно РС-3031, что обеспечивает совместимость с большинством типовых насосов и муфт. Для проверки совместимости с существующим оборудованием необходимо сверять диаметр вала, размеры фланца и установочные расстояния между лапами.
| Параметр | Значение |
|---|
| Диаметр выходного вала, мм | 28 |
| Диаметр присоединительного фланца, мм | 250 |
| Габаритные размеры (В × Д × Г), мм | 246.5 × 360 × 226 |
| Масса (ориентировочно), кг | В диапазоне 35–42 (зависит от исполнения) |
| Код ТН ВЭД | 8501 51 100 0 |
— Инженер спрашивает у нового электродвигателя 4ВР 100S4: «Почему ты такой серьезный?». А тот отвечает: «Потому что у меня внутри не шутки, а взрывозащищенная оболочка».
Клеммная коробка и маркировка взрывозащиты электродвигателя 4ВР 100S4.
Преимущества и особенности эксплуатации
Выбор электродвигателя 4ВР 100S4 для оснащения гидравлических систем дает ряд эксплуатационных преимуществ:
- Максимальная безопасность: Исполнение со взрывонепроницаемой оболочкой (Exd) гарантирует защиту от воспламенения внешней газовой среды, что критически важно для нефтехимических и горнодобывающих предприятий.
- Высокая надежность и увеличенный ресурс: Конструкция, адаптированная для продолжительного режима S1, и качественная изоляция обмоток обеспечивают долгий срок службы даже при циклических нагрузках, характерных для гидроприводов.
- Универсальность монтажа: Наличие нескольких вариантов исполнения по способу установки (IM1081/1082 на лапах, IM2081/2082 комбинированное, IM3081/3082 фланцевое) упрощает интеграцию в существующие насосные группы и гидростанции.
- Стабильность рабочих параметров: Низкий уровень пульсаций крутящего момента и стабильная частота вращения вала (1410 об/мин) способствуют поддержанию постоянного давления и расхода в гидросистеме.
- Сокращение простоев: Полная взаимозаменяемость с широко распространенными сериями ВА и АИМУ (при проверке габаритов) позволяет быстро выполнить замену без долгого перепроектирования узла.
Конструкция и принцип работы
Электродвигатель 4ВР 100S4 функционирует по классическому принципу асинхронной машины. При подаче трехфазного напряжения 380В/50Гц на статор создается вращающееся магнитное поле, которое индуцирует ток в короткозамкнутом роторе. Возникающий электромагнитный момент приводит ротор во вращение с частотой, немного меньшей синхронной (скольжение). Вращательное движение с вала через муфту передается непосредственно на вал гидравлического насоса, создающего требуемое давление и производительность в системе. Взрывозащита реализована за счет массивной оболочки, способной выдержать давление внутреннего взрыва и предотвратить его передачу наружу.
Условия эксплуатации и срок службы
Двигатель рассчитан на длительную бесперебойную работу. Допустимый температурный режим эксплуатации определяется климатическим исполнением (У2.5, Т2.5, УХЛ 2.5) и, как правило, лежит в диапазоне от -40°С до +40°С для исполнения УХЛ. Основными факторами, влияющими на ресурс, являются: качество питающего напряжения (допустимые отклонения ±5%), чистота и эффективность охлаждения (двигатели имеют степень защиты IP54/IP55 от пыли и влаги), а также периодичность сервисного обслуживания подшипниковых узлов. Регулярная замена смазки и контроль вибраций значительно продлевают межремонтный период.
Область применения и совместимое оборудование
Данный электродвигатель 4ВР 100S4 предназначен для установки на стационарное и мобильное оборудование, работающее во взрывоопасных зонах классов 1 и 2 по ПУЭ. Типичные области использования:
- Гидравлические системы: Приводы шестеренных, пластинчатых и поршневых насосов в составе гидростанций для станков, прессов, испытательных стендов.
- Нефтегазовая и химическая промышленность: Привод насосов для перекачки жидкостей, вентиляторов вытяжки, мешалок.
- Горнодобывающая отрасль: Конвейеры, лебедки, вентиляционное оборудование в шахтах и рудниках.
- Производственные цеха: В качестве привода для компрессоров, дымососов и другого вспомогательного оборудования.
Расшифровка обозначения модели
Шифр 4ВР 100S4 содержит всю ключевую информацию для подбора:
- 4В — серия асинхронных двигателей.
- Р — с повышенным пусковым моментом.
- 100 — высота оси вращения вала (100 мм).
- S — установочный размер по длине станины (средняя длина).
- 4 — число полюсов (соответствует синхронной частоте 1500 об/мин).
Рекомендации по заказу и типичные ошибки при подборе
Для корректного выбора необходимо указать полное обозначение и требуемые опции. Примеры оформления заказа:
- Базовая модель: Электродвигатель 4ВР 100S4 У2 380В IM1081 (на лапах, климатическое исполнение У2).
- Модель с фланцевым креплением: Электродвигатель 4ВР 100S4 УХЛ2 380В IM3081.
- Исполнение с повышенной степенью защиты: Электродвигатель 4ВР 100S4 Т2 380В IM2081 IP55.
Типичные ошибки при подборе:
- Выбор только по мощности (3 кВт) без учета требуемой частоты вращения (1410 об/мин) для согласования с насосом.
- Игнорирование климатического исполнения при работе в условиях низких температур или высокой влажности.
- Несоблюдение требований к монтажному исполнению (IM), что ведет к несовместимости с посадочным местом.
- Пренебрежение проверкой габаритных и присоединительных размеров при замене аналогов других серий (ВА, АИМ).
Электродвигатель 4ВР 100S4 от ГИДРАВЛИКА
Компания ГИДРАВЛИКА является официальным поставщиком промышленного оборудования бренда ГИДРАВЛИК на территории России и стран СНГ. Мы предлагаем не просто купить электродвигатель 4ВР 100S4, но и получить полную техническую поддержку: помощь в подборе аналога под вашу гидросистему, консультацию по монтажу и эксплуатации. Все оборудование проходит предпродажную проверку. Организуем доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и в любой другой регион РФ, а также в страны Таможенного союза. Для заказа или получения коммерческого предложения свяжитесь с нашими инженерами через сайт 777-gidra.ru или оставьте заявку.
