Описание и назначение
Электродвигатель ВА 315 М2 — это трёхфазный асинхронный электромотор с короткозамкнутым ротором, разработанный специально для эксплуатации во взрывоопасных помещениях категории II. Основное назначение данного электродвигателя ВА 315 М2 — обеспечить безопасный и надёжный привод для насосов, вентиляторов, станков и другого технологического оборудования, работающего в средах с риском образования взрывоопасных газовых смесей. Конструкция данного электродвигателя исключает возможность передачи взрывной волны за пределы корпуса.
Конструктивные особенности и принцип действия
Электродвигатель ВА 315 М2 функционирует по принципу стандартного асинхронного двигателя, преобразуя электрическую энергию сети 380/660 В в механическую. Ключевое отличие — герметичный взрывонепроницаемый кожух (исполнение «Exd»), в котором размещён статор с обмотками и ротор. Все щели, вывод вала и точка ввода кабеля уплотнены. Повышенный контроль работоспособности обеспечивается встроенными датчиками температуры, фиксирующими перегрев подшипниковых узлов и обмотки. Электродвигатель ВА 315 М2 относится к машинам с фиксированной частотой вращения, составляющей около 3000 об/мин.
Технические характеристики и габаритные размеры
| Основные параметры электродвигателя ВА 315 М2 |
|---|
| Номинальная мощность | 200 кВт |
| Тип двигателя | Асинхронный трехфазный взрывозащищенный |
| Номинальное напряжение питания | 380/660 В |
| Номинальный ток (Iн) | 348 А |
| Частота вращения вала | 2975 об/мин (фактическая) |
| КПД | 94,8% |
| Коэффициент мощности (Cos φ) | 0,92 |
| Кратность пускового момента (Мп/Мн) | 1,8 |
| Кратность максимального момента (Mmax/Мн) | 2,2 |
| Класс нагревостойкости изоляции | F (до +155°C) |
| Маркировка взрывозащиты | 1ExdIIBT4 |
| Исполнение и модификации |
|---|
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
| Степень защиты по IEC IP | IP54, IP55 |
| Габаритные размеры и масса |
|---|
| Габаритные размеры (В х Д х Г) | 960 x 1390 x 630 мм |
| Выходной диаметр вала | 75 мм |
| Диаметр фланца (для исполнения IM3001) | 660 мм |
| Масса | 1302 кг |
| Код ТН ВЭД | 8501520000 |

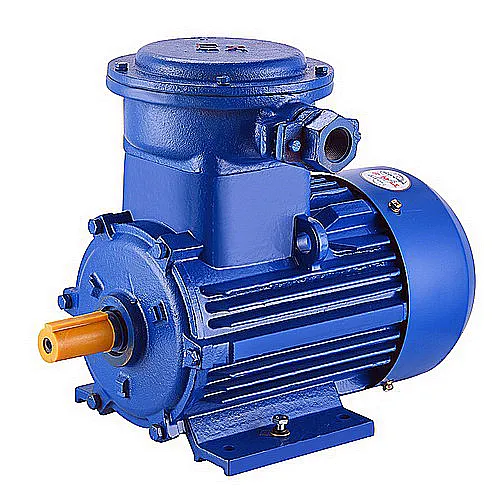

Изображение электродвигателя ВА 315 М2 в сборе, вид сбоку.

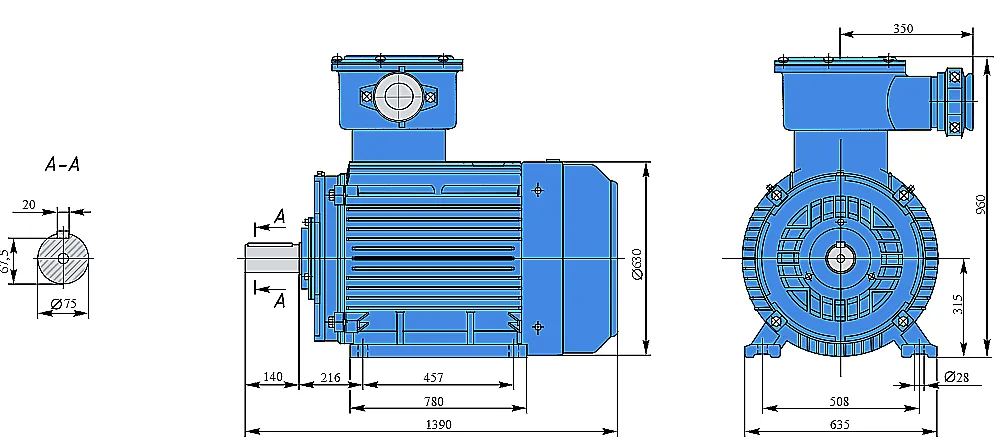

Схематическое изображение электродвигателя ВА 315 М2 с размерами, вид спереди.
Преимущества и особенности эксплуатации
Использование электродвигателя ВА 315 М2 для приводов во взрывоопасных зонах обеспечивает ряд эксплуатационных преимуществ:
- Повышенная безопасность. Конструкция в соответствии с маркировкой 1ExdIIBT4 обеспечивает локализацию возможного внутреннего взрыва, предотвращая его распространение во внешнюю среду.
- Высокая надёжность и увеличение ресурса. Мощность 200 кВт и высокий КПД до 94,8 % гарантируют продолжительный режим работы с высокой нагрузкой без перегрева благодаря системе температурного контроля и классу изоляции F.
- Гибкость монтажа. Доступны исполнения для установки на лапы (IM1001) и комбинированное – лапы + фланец (IM3001), что упрощает интеграцию с существующим оборудованием.
- Широкий диапазон условий эксплуатации. Классические климатические исполнения (У, Т, УХЛ) и степень защиты IP54/IP55 позволяют использовать электродвигатель ВА 315 М2 в различных промышленных условиях РФ.
- Стабильность работы. Высокий коэффициент мощности (0,92) и сбалансированные пусковые характеристики (кратность пускового момента 1,8) обеспечивают плавный запуск и устойчивую работу подключённого агрегата.
Техник спрашивает у прораба на взрывоопасном объекте:
— А что будет, если воткнуть в этот электродвигатель ВА 315 М2 обычную бытовую вилку?
Прораб, не отрываясь от чертежей:
— Будет очень кратковременное, но крайне убедительное повышение квалификации.
Расшифровка условного обозначения
ВА — серия взрывозащищённых асинхронных электродвигателей.
315 — высота оси вращения вала в мм (в данном случае 315 мм).
М — обозначение установочного размера по длине станины (в данной серии).
2 — число пар полюсов (для данной модели «2» соответствует синхронной частоте вращения 3000 об/мин).
Температурный режим работы и срок службы
Двигатели ВА серии рассчитаны на эксплуатацию при температуре окружающей среды от -60°C до +40°C в зависимости от климатического исполнения (У2.5, Т2.5, УХЛ 2.5). Класс изоляции «F» допускает нагрев обмотки до +155°C. Ресурс работы электродвигателя ВА 315 М2 напрямую зависит от соблюдения условий эксплуатации: стабильности параметров питающей сети, качества технического обслуживания подшипниковых узлов, отсутствия вибраций и перекосов при монтаже. При регулярном сервисе и правильной нагрузке межремонтный интервал может достигать нескольких десятков тысяч часов.
Области применения
Электродвигатель ВА 315 М2 предназначен для привода механизмов, работающих в помещениях и наружных установках с присутствием взрывоопасных газов и паров категории II (по ГОСТ Р 51330.0-99). Типичные сферы применения:
- Химическая и нефтегазовая промышленность: привод насосов для перекачки легковоспламеняющихся жидкостей и газов, мешалок, вентиляторов вытяжных систем.
- Горнодобывающая отрасль: привод конвейеров, вентиляторов главного проветривания, насосов водоотлива в шахтах.
- Металлургия и лакокрасочное производство: приводы вентиляционных установок в цехах с наличием горючей пыли или паров.
- Производство взрывчатых веществ и пиротехники.
Типичные ошибки при подборе
- Игнорирование категории взрывоопасной зоны. Применение двигателя с несоответствующей маркировкой взрывозащиты (например, ExdIIBT4 вместо требуемой ExdIICT6) является критическим нарушением.
- Неверный расчёт по мощности и моменту. Выбор двигателя без учёта пускового момента нагруженного механизма (насоса, вентилятора) может привести к невозможности запуска или перегреву.
- Пренебрежение условиями окружающей среды. Несоответствие климатического исполнения (например, У2 вместо требуемого УХЛ2) и степени защиты IP реальным условиям (пыль, влага, мороз).
- Некорректное подключение к сети. Неправильное соединение обмоток (звезда/треугольник) для заявленного напряжения питания 380/660 В.
Часто задаваемые вопросы (FAQ)
Вопрос: Как подобрать нужную модификацию электродвигателя ВА 315 М2 по климатическому исполнению и способу монтажа?
Ответ: Для эксплуатации в умеренном климате в закрытых отапливаемых помещениях выбирайте исполнение У2.5. Для работы на открытом воздухе в холодном климате необходимо исполнение УХЛ 2.5. Способ монтажа (IM1001 на лапы или IM3001 лапы+фланец) определяется конструкцией вашего агрегата. Мощность во всех вариантах остаётся неизменной — 200 кВт.
Вопрос: Каковы сроки поставки двигателя ВА 315 М2 и условия доставки по России?
Ответ: Ориентировочные сроки поставки стандартной модели составляют от 15 до 30 рабочих дней. Доставка осуществляется транспортными компаниями (Деловые Линии, ПЭК, КИТ) или ж/д транспортом во все регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, а также в страны СНГ.
Вопрос: Какие требования предъявляются к качеству масла для смазки подшипников и можно ли эксплуатировать двигатель в пыльном цеху?
Ответ: Для подшипников качения рекомендуется использовать термостойкие консистентные смазки (например, Литол-24). Степень защиты IP54 гарантирует защиту от попадания внутрь корпуса пыли в неограниченном количестве, а IP55 — и от струй воды. Для особо запылённых условий рекомендуется дополнительная защита всасывающих отверстий системы вентиляции.
Вопрос: Можно ли использовать данный электродвигатель ВА 315 М2 для замены старого взрывозащищённого двигателя другого производителя?
Ответ: Да, возможен подбор аналога по мощности, частоте вращения, присоединительным размерам вала и посадочным лапам/фланцу. Наши специалисты готовы провести анализ вашей существующей установки. Необходимо предоставить паспорт или шильдик заменяемого двигателя, а также уточнить параметры питающей сети.
Заключение
Электродвигатель ВА 315 М2 от бренда ГИДРАВЛИК представляет собой современное, безопасное и высоконадёжное решение для взрывоопасных производств. Его технические характеристики, включая мощность 200 кВт, степень защиты IP54/IP55 и маркировку взрывозащиты 1ExdIIBT4, соответствуют строгим требованиям промышленной безопасности. Компания ГИДРАВЛИКА осуществляет поставки данного оборудования по всей России и в страны СНГ, обеспечивает техническое сопровождение и помощь в подборе аналогов. Для получения детальной спецификации, уточнения наличия на складе или оформления заказа, обратитесь к нашим специалистам через сайт 777-gidra.ru или по указанным в разделе Контакты телефонам.
