Электродвигатель BA 160M4

Описание и назначение электродвигателя ВА 160 М4

Электродвигатель BA 160M4 – это трехфазный асинхронный электромотор, специально сконструированный для безопасной эксплуатации во взрывоопасных зонах категории II. Его основная функция – обеспечение надёжного и долговечного привода различного оборудования, работающего в условиях присутствия горючих газов, паров и пыли. Данный экземпляр электродвигателя BA 160M4 рассчитан на продолжительный режим работы и обладает высокой энергоэффективностью.

Модель относится к серии ВА (взрывозащищённые асинхронные). Установленная мощность агрегата составляет 18.5 кВт при синхронной скорости вращения 1500 об/мин. Конструкция электродвигателя BA 160M4 предусматривает два основных варианта монтажа: на лапах (IM1081) и комбинированный – на лапах и фланце (IM2081), что обеспечивает универсальность при установке на различные виды технологического оборудования.

Краткие технико-эксплуатационные данные

Электродвигатель ВА 160 М4 поставляется в нескольких климатических исполнениях, включая У2.5, Т2.5 и УХЛ 2.5. Это позволяет эксплуатировать мотор в умеренном, тропическом и холодном климате с соответствующими условиями по температуре и влажности. Масса изделия – порядка 170 кг, в зависимости от конкретного исполнения. Код ТН ВЭД для данного типа товара – 8501 51 900 0.

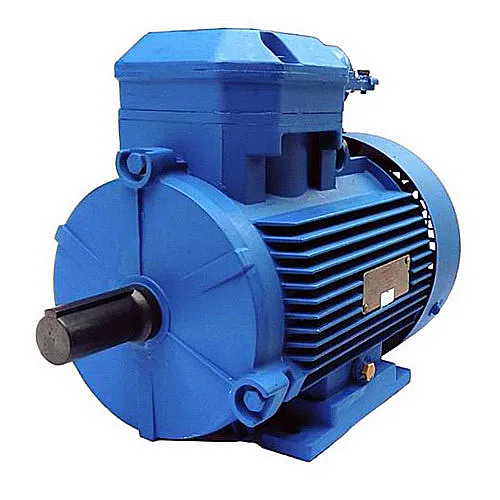

Изображение электродвигателя BA 160M4 в сборе, вид сбоку с клеммной коробкой.

На производственном совещании в цеху, где используется электродвигатель BA 160M4:
— Почему мотор стоит так дорого?
— Потому что он не только крутится, но и думает: «Взорвусь – не взорвусь?» И всегда принимает правильное решение – не взрываться.

Технические характеристики

Ключевые параметры электродвигателя BA 160M4 определяют его область применения и условия эксплуатации. Ниже представлена сводная таблица основных характеристик.

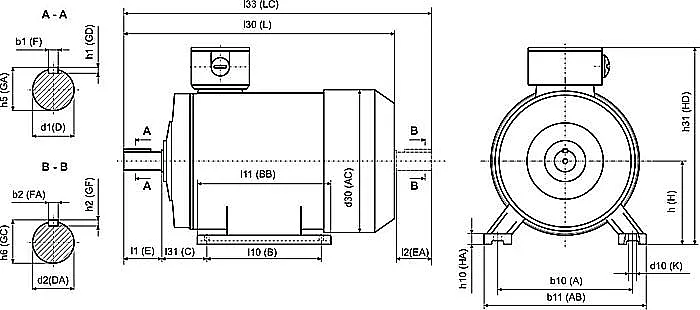

Технический чертёж и схема подключения электродвигателя BA 160M4.

Преимущества и особенности эксплуатации

Выбор взрывозащищённого электродвигателя BA 160M4 обеспечивает ряд прямых выгод для предприятия, связанных с безопасностью и надёжностью технологических процессов.

Повышенная безопасность и соответствие нормативам. Основное преимущество – это конструкция взрывонепроницаемой оболочки «Exd». При внутреннем взрыве горючей смеси оболочка выдерживает давление, не разрушается и предотвращает передачу взрыва во внешнюю среду, что критически важно для соблюдения требований ПБ и ФЗ-123.

Снижение рисков простоев и аварий. Надёжная конструкция с встроенным термоконтролем (датчики температуры обмоток и подшипников) позволяет вовремя обнаружить перегрев, что значительно увеличивает межремонтный период и ресурс работы всего приводного агрегата.

Высокая универсальность монтажа. Наличие двух вариантов установочных исполнений (лапы и лапы+фланец) существенно упрощает интеграцию как в новые, так и в модернизируемые производственные линии, насосные группы или вентиляционные системы.

Энергоэффективность и стабильность работы. Высокий КПД (90%) и хороший коэффициент мощности (0.86) уменьшают потери электроэнергии и снижают нагрузку на сеть, а высокие значения пускового и максимального момента обеспечивают уверенный запуск и работу под переменной нагрузкой.

Адаптивность к условиям среды. Наличие исполнений со степенью защиты IP55 надёжно защищает двигатель от попадания пыли и водяных струй, что позволяет ему работать в условиях повышенной запылённости или влажности, характерных для многих промышленных объектов.

Принцип работы и конструктивные особенности

Принцип работы электродвигателя BA 160M4 основан на создании вращающегося магнитного поля трехфазным статором, которое индуцирует ток в короткозамкнутом роторе, заставляя его вращаться. Особенность заключается в конструктивном исполнении, обеспечивающем взрывозащиту типа «d».

Корпус двигателя представляет собой массивную взрывонепроницаемую оболочку, способную выдержать давление внутреннего взрыва. Все разъёмы, включая места выхода вала и ввода кабеля, имеют специальные уплотнения и лабиринтные конструкции (искробезопасные уплотнения вала), которые препятствуют проникновению взрывоопасной смеси внутрь и выходу продуктов горения наружу. Внутренние полости корпуса заполнены специальным компаундом, обеспечивающим дополнительную защиту и теплоотвод.

Температурный режим работы и ресурс

Двигатель рассчитан на продолжительный режим работы S1. Допустимый температурный диапазон окружающей среды зависит от климатического исполнения: от -40 °C до +40 °C для УХЛ, от -10 °C до +40 °C для У. Класс изоляции F допускает нагрев обмоток до +155 °C, что оставляет значительный запас для работы в сложных условиях.

Срок службы электродвигателя BA 160M4 напрямую зависит от условий эксплуатации. Основными факторами, влияющими на ресурс, являются: качество питающего напряжения (отклонения от номинала), частота и продолжительность пусков (кратковременные перегрузки), качество обслуживания подшипниковых узлов (своевременная замена смазки), а также соблюдение условий по окружающей среде (пыль, влага, химически агрессивные пары). При своевременном техобслуживании ресурс может превышать 50 000 моточасов.

Область применения и типовое оборудование

Электродвигатель BA 160M4 применяется там, где существует риск образования взрывоопасных газовых, паровых или пылевоздушных смесей.

Типичные сферы использования:

• Химическая и нефтегазоперерабатывающая промышленность: привод насосов для перекачки легковоспламеняющихся жидкостей и газов, мешалок реакторов, вытяжных вентиляторов.
• Горнодобывающая отрасль и шахты: вентиляторы главного проветривания, насосы водоотлива, конвейерные линии.
• Металлургия и литейное производство: приводы дымососов, вентиляторов в зонах возможного скопления горючих газов.
• Деревообработка и мебельное производство: аспирационные системы для удаления горючей пыли.
• Мукомольная и пищевая промышленность: оборудование в зонах с взрывоопасной мучной или сахарной пылью.
• Производство лакокрасочных материалов: приводы смесителей и насосов в окрасочных цехах.

Типовое оборудование: центробежные и шестерённые насосы, вентиляторы и дымососы, компрессоры, ленточные и шнековые конвейеры, смесители, мельницы.

Условное обозначение и примеры заказа

Маркировка модели содержит следующую информацию: ВА – серия взрывозащищённых асинхронных двигателей; 160 – габарит (высота оси вращения, примерно 160 мм); M – установочный размер по длине станины; 4 – число полюсов (1500 об/мин). Расширенная маркировка может включать климатическое исполнение и степень защиты, например: ВА 160M4 У2.5 IP55.

При оформлении заказа рекомендуется указывать все необходимые параметры для точного подбора:

1. Базовый вариант: Электродвигатель BA 160M4, 18.5 кВт, 1500 об/мин, 380/660В, IM1081 (на лапах), IP55, климатическое исполнение У2.5.
2. С фланцевым креплением: Электродвигатель BA 160M4, 18.5 кВт, 1500 об/мин, 380/660В, IM2081 (лапы+фланец), IP55, климатическое исполнение УХЛ2.5.
3. Для тропического климата: Электродвигатель BA 160M4, 18.5 кВт, 1500 об/мин, 380/660В, IM1081, IP55, климатическое исполнение Т2.5.

Типичные ошибки при подборе двигателя

Неверный выбор электродвигателя BA 160M4 или его аналога может привести к нарушению безопасности или преждевременному выходу из строя.

• Игнорирование класса взрывозащиты. Применение обычного двигателя вместо взрывозащищённого в опасной зоне – грубейшее нарушение. Необходимо точно определить категорию и класс взрывоопасной зоны помещения.
• Несоответствие монтажного исполнения. Попытка установить двигатель на лапах вместо фланцевого крепления (или наоборот) может потребовать сложных и ненадёжных переходных конструкций.
• Ошибки в схеме подключения. Подключение на напряжение 380В при схеме «звезда», рассчитанной на 660В, приведёт к перегреву и сгоранию обмоток.
• Пренебрежение условиями окружающей среды. Выбор исполнения У2.5 для работы при температуре ниже -40°C или в условиях морского климата приведёт к обледенению или коррозии.
• Неучёт характера нагрузки. Для механизмов с тяжёлым пуском (например, поршневых компрессоров) необходимо отдельно проверять достаточность пускового момента, который у электродвигателя BA 160M4 составляет 2.2 от номинального.

Насосная группа с установленным взрывозащищённым приводом – сфера применения двигателя BA 160M4.

Техническими специалистами компании ГИДРАВЛИКА подобрать необходимую модификацию электродвигателя BA 160M4 всегда можно по телефону или через форму на сайте https://777-gidra.ru. Мы осуществляем поставки как стандартных моделей, так и исполнений под конкретный проект по всей России, в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города, а также страны СНГ.
