Электродвигатель ВА 280 S6

Описание и назначение

Электродвигатель ВА 280 S6 — это трехфазный асинхронный двигатель взрывозащищенного исполнения, предназначенный для долговременной работы во взрывоопасных средах. Основная функция — надежный привод насосов, вентиляторов, компрессоров, станков и другого оборудования в зонах с потенциальным риском образования взрывоопасных газовоздушных смесей.

Конструкция мотора исключает передачу взрывной волны и продуктов горения из внутренней полости во внешнюю рабочую среду, что обеспечивает безопасность персонала и технологических процессов.

Габариты, вес и коды

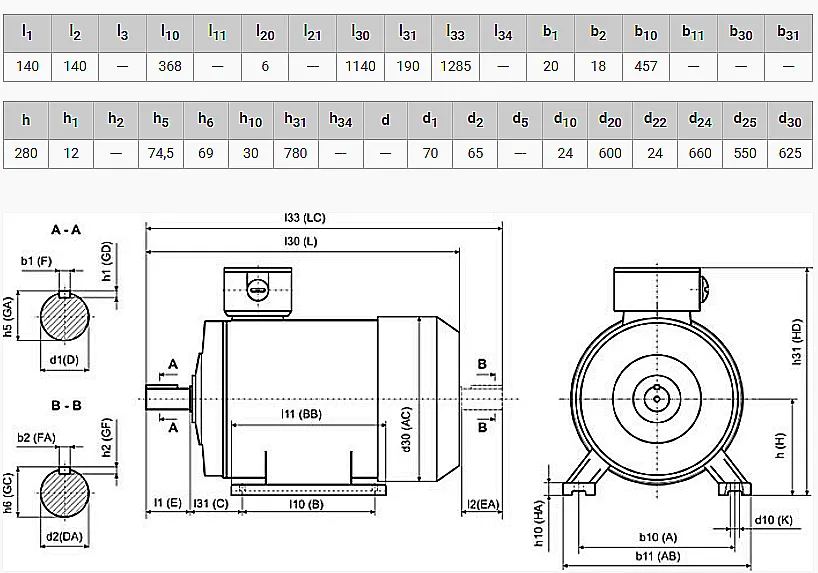

Код ТН ВЭД: 8501 51 900 0. Электродвигатели ВА 280 S6 представляют собой крупногабаритное оборудование промышленного класса. Для точного расчета фундамента и проверки условий монтажа следует руководствоваться приведенными ниже габаритными размерами и массой.

Технические характеристики

Электродвигатель ВА 280 S6 в исполнении на лапах (IM1001). Видны коробка выводов и клеммы заземления.

«Почему инженер купил электродвигатель ВА 280 S6? Он хотел, чтобы у насосной станции было всё, как у людей: и мощность, и защита от «эмоциональных взрывов» среды».
— Шутка с ключевым словом на производственную тему.

Преимущества и особенности эксплуатации

• Максимальная безопасность: Герметичный взрывонепроницаемый кожух и специальная конструкция зазоров исключают воспламенение внешней среды. Электродвигатель ВА 280 S6 соответствует строгим требованиям для зон с газовыми смесями.
• Высокий ресурс и надежность: Класс изоляции F, встроенные датчики температуры обмоток и подшипников позволяют проводить предиктивный мониторинг, предотвращая внезапные отказы и снижая простой оборудования.
• Гибкость монтажа под различные схемы гидросистем: Предлагается в двух базовых исполнениях — на лапах (IM1001) и комбинированном «лапы+фланец» (IM3001), что упрощает интеграцию в существующие приводы насосов, вентиляторов и станков. Это облегчает подключение насосной группы к гидростанции.
• Стабильность работы: Высокий КПД (93.5%) и хороший коэффициент мощности уменьшают потери энергии. Двигатель рассчитан на продолжительный режим работы (S1), обеспечивая постоянное давление и производительность в гидравлических системах.
• Широкая совместимость: Стандартное напряжение 380/660 В и частота 50 Гц делают электродвигатель ВА 280 S6 совместимым с большинством промышленных сетей питания в России.

Принцип работы и конструкция

Электродвигатель ВА 280 S6 функционирует по классическому принципу трехфазного асинхронного короткозамкнутого двигателя. При подаче напряжения на обмотки статора создается вращающееся магнитное поле, которое индуцирует токи в короткозамкнутом роторе, заставляя его вращаться с частотой, немного меньшей синхронной (скольжение).

Взрывозащита реализована путем заключения всех потенциальных источников искрообразования (статор, ротор, клеммная коробка) в прочный, герметичный корпус. Зазоры между деталями корпуща рассчитаны так, чтобы пламя возможного внутреннего взрыва гасилось при выходе, не воспламеняя внешнюю атмосферу. Вывод вала уплотнен специальной конструкцией.

Температурный режим и срок службы

Электродвигатель ВА 280 S6 рассчитан на работу в диапазоне температур окружающей среды от -40 °C до +40 °C (для исполнения УХЛ2.5). Ресурс работы напрямую зависит от соблюдения условий эксплуатации: качества напряжения сети (отклонения не более ±5%), частоты и качества сервисного обслуживания (смазка подшипников, очистка поверхностей). Работа с перегрузкой по току или при повышенной температуре окружающей среды свыше +40 °C сокращает межремонтный период.

Непрерывный режим работы S1 является штатным. Двигатель устойчив к типовым пусковым нагрузкам, характерным для привода насосов высокого давления.

Электродвигатель ВА 280 S6 в комбинированном исполнении «лапы+фланец» (IM3001). Виден фланец для жесткого крепления.

Область применения и типовое оборудование

Электродвигатель ВА 280 S6 используется для привода оборудования, работающего во взрывоопасных зонах категории II по ПУЭ и ГОСТ.

• Насосное оборудование: Привод центробежных, шестеренных и поршневых насосов в составе гидростанций и насосных групп для перекачки легковоспламеняющихся жидкостей, масел и газов.
• Системы вентиляции: Главные и местные вентиляторы в шахтах, тоннелях, на химических и лакокрасочных производствах.
• Подъемно-транспортное и прессовое оборудование: Для кранов, лебедок, прессов, работающих в цехах с выделением взрывоопасной пыли или паров.
• Оборудование для нефтегазовой и химической промышленности: Приводы мешалок, компрессоров, дозаторов, технологических линий.

Расшифровка условного обозначения и состав ремкомплекта

ВА 280 S6:

• ВА — серия асинхронных взрывозащищенных двигателей.
• 280 — высота оси вращения вала в мм (280 мм).
• S — буква, обозначающая размер сердечника (длину) в данной серии.
• 6 — количество полюсов (соответствует синхронной частоте 1000 об/мин).

В процессе эксплуатации наиболее уязвимы к износу следующие узлы, требующие периодического сервисного обслуживания:

Для обеспечения соответствия маркировке взрывозащиты, обслуживание и ремонт электродвигателя ВА 280 S6 должны проводиться персоналом, имеющим соответствующую подготовку, с использованием оригинальных или сертифицированных запасных частей.

Типичные ошибки при подборе

1. Пренебрежение условиями среды. Выбор обычного двигателя вместо взрывозащищенного ВА 280 S6 для зоны с потенциальным наличием газа или пара ведет к нарушению техники безопасности и риску аварии.
2. Неверный расчет пускового момента. Игнорирование кратности пускового момента (Мп/Мн=2) может привести к невозможности запуска нагруженного привода, например, поршневого насоса высокого давления.
3. Несоответствие режима работы. Попытка использовать двигатель в повторно-кратковременном режиме (S3-S5) без дополнительного охлаждения, в то время как ВА 280 S6 оптимизирован для продолжительного режима S1.
4. Неправильное подключение питания. Неучет схемы соединения обмоток («звезда»/«треугольник») при напряжении 380/660 В, что ведет к выходу из строя электрообмотки.

Проверка совместимости по габаритным размерам

Перед заказом электродвигателя ВА 280 S6 необходимо проверить совместимость с существующей установкой:

1. Монтажные лапы или фланец: Сравните чертежи вашего фундамента и посадочного места с размерами в таблице выше. Исполнение IM3001 (лапы+фланец) требует соответствия диаметру фланца 660 мм и расположению крепежных отверстий.
2. Соединение с редуктором или насосом: Диаметр вала 80 мм должен соответствовать размерам посадочного отверстия полумуфты или шкива. Проверьте длину свободного конца вала.
3. Расположение клеммной коробки: Уточните, с какой стороны требуется вывод кабеля, чтобы избежать проблем при подключении электроснабжения.

Примеры заказа моделей в серии

• ВА 280 S6 У2.5 IM1001 IP55: Базовая модель в климатическом исполнении У2.5 для умеренного климата, монтаж на лапах, степень защиты IP55.
• ВА 280 S6 УХЛ2.5 IM3001 IP55: Модель для холодного и умеренного климата (УХЛ2.5) в комбинированном исполнении «лапы+фланец» для жесткого соосного крепления к насосу.
• ВА 280 S6 Т2.5 IM1001 IP54: Исполнение для тропического климата, на лапах, со степенью защиты IP54.

Возможны и другие модификации по степени защиты и климатике. Наши инженеры помогут подобрать аналог под вашу гидросистему.

Поставка и техническая поддержка

Мы поставляем взрывозащищенные электродвигатели бренда ГИДРАВЛИК по всей России и странам СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Компания ГИДРАВЛИКА обеспечивает полное сервисное сопровождение: от технической консультации по подбору двигателя ВА 280 S6 под ваши параметры давления и расхода до гарантийного и постгарантийного обслуживания.

Для уточнения цены, сроков поставки и получения подробных технических характеристик оставьте заявку через сайт https://777-gidra.ru или свяжитесь с нашими специалистами.
