Электродвигатель 4ВР 90L2

Взрывозащищенный асинхронный электродвигатель 4ВР 90L2 предназначен для продолжительного привода оборудования, работающего в условиях с высокой вероятностью образования взрывоопасных газовых смесей. Этот трехфазный мотор является источником механической энергии для насосов, вентиляторов и конвейеров на производствах нефтегазовой, химической и горнодобывающей промышленности. Базовое питание осуществляется от сети 380 В / 50 Гц.

Описание и назначение

Электродвигатель 4ВР 90L2 представляет собой электрическую машину с короткозамкнутым ротором, заключенную во взрывонепроницаемую оболочку для защиты категории 1ExdellBT4. Основная задача агрегата – обеспечить надежную работу оборудования во взрывоопасных зонах классов IIA и IIB, группах Т1-Т4, согласно стандартам ГОСТ 31606-2012 и ГОСТ Р 51330.1. Двигатель адаптирован под стандартные монтажные позиции и отличается высокой перегрузочной способностью по моменту.

Вес и габаритные размеры

В базовом лаповом исполнении IM1081 (B3) электродвигатель 4ВР 90L2 имеет габариты 230x337x200 мм (высота x длина x ширина). Конкретная масса агрегата зависит от типа и материала защитного кожуха, наличия фланца, и находится в диапазоне от 25 до 35 кг. Для точного подбора и проверки совместимости с существующей рамой или редуктором рекомендуем использовать таблицу размеров. Код ТН ВЭД для данного типа товаров – 8501.

Чертеж габаритных и присоединительных размеров электродвигателя 4ВР 90L2 в исполнении IM1081 (B3).

Когда инженеру на лекции по безопасности спросили, можно ли поставить обычный двигатель на взрывоопасный объект "временно", он ответил: "Можно. Но потом объяснять, почему потребовался именно электродвигатель 4ВР 90L2, будет некогда – все будут слишком заняты эвакуацией."

Технические характеристики электродвигателя 4ВР 90L2

Модель 4ВР 90L2 обеспечивает стабильную частоту вращения, высокий КПД и кратность моментов, необходимых для пуска под нагрузкой. При подборе важно учитывать не только мощность, но и полный набор параметров, приведенных в таблице, чтобы избежать перегрева и выхода из строя.

* Зависит от климатического исполнения: У2.5, Т2.5, УХЛ 2.5.

Преимущества и особенности эксплуатации

• Максимальная эксплуатационная безопасность. Корпус электродвигателя 4ВР 90L2 исключает воспламенение внешней взрывоопасной смеси, что критически важно для сервисного обслуживания на опасных производствах и снижает риски чрезвычайных ситуаций.
• Высокая механическая надежность и ресурс. Конструкция ротора и подшипниковых узлов рассчитана на продолжительный режим S1, что увеличивает межремонтный интервал и снижает простои технологического оборудования.
• Гибкость монтажа. Наличие нескольких монтажных исполнений (лапы, лапы+фланец, фланец) позволяет легко интегрировать электродвигатель 4ВР 90L2 в уже существующие конструкции приводов насосов или вентиляторов без переделок.
• Соответствие российским стандартам. Габаритная привязка выполнена по РС-3031, что обеспечивает полную совместимость с отечественными агрегатами серий ВА и АИМУ, упрощая подбор аналога.

Расшифровка условного обозначения и принцип работы

Индекс 4ВР 90L2 расшифровывается следующим образом: «4» – высота оси вращения в мм / 10 (т.е. 90 мм), «ВР» – взрывозащищенное исполнение с повышенной надежностью, «90» – условная высота оси вращения, «L» – установочный размер по длине станины, «2» – число полюсов (две пары, что соответствует синхронной частоте 3000 об/мин). Принцип действия основан на создании вращающегося магнитного поля трехфазной обмоткой статора, которое индуцирует токи в короткозамкнутом роторе, заставляя его вращаться. Взрывонепроницаемая оболочка «d» герметично изолирует возможную искру внутри двигателя от внешней среды.

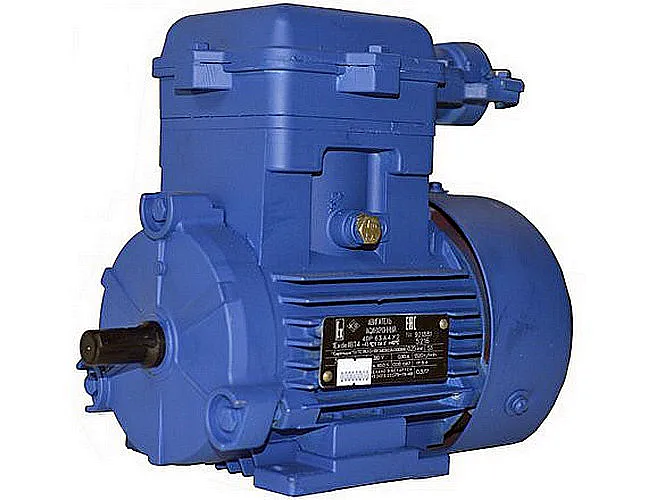

Внешний вид электродвигателя 4ВР 90L2 серии ГИДРАВЛИК в стандартной поставке.

Температурный режим и ресурс работы

Двигатель рассчитан на продолжительную работу (режим S1) в диапазоне температур окружающей среды от -40°C до +40°C, что гарантировано климатическими исполнениями УХЛ, У и Т. Основными факторами, влияющими на ресурс изделия, являются: качество центровки с приводным механизмом, вибрационные нагрузки, состояние подшипников и отсутствие влаги внутри корпуса. Регулярное сервисное обслуживание, включающее чистку ребер охлаждения, контроль состояния уплотнений и замену смазки в подшипниках, позволяет достичь максимального срока службы, который для данной серии составляет не менее 20 000 моточасов при соблюдении условий эксплуатации.

Область применения и типовое оборудование

Электродвигатель 4ВР 90L2 используется в качестве привода для оборудования, установленного в помещениях или на открытых площадках, где существует угроза образования взрывоопасных атмосфер. Типичные сферы применения:

• Нефтегазовый и химический комплекс: приводы погружных и центробежных насосов для перекачки жидкостей, вентиляторы вытяжной и приточной вентиляции, задвижки с электроприводом.
• Горнодобывающая промышленность: конвейерные ленты, дымососы, насосы водоотлива в шахтах.
• Лакокрасочные и деревообрабатывающие производства: вытяжные системы для удаления горючих паров и пыли.
• Энергетика и коммунальное хозяйство: приводы насосных станций в закрытых помещениях, где возможно скопление газа.

При подборе электродвигателя 4ВР 90L2 для гидростанции или насосной группы рекомендуется дополнительно учитывать совместимость по моменту инерции и наличие защиты от перегрузок в цепи управления.

Типичные ошибки при подборе

• Выбор по габаритам или монтажному исполнению при игнорировании требований к взрывозащите для конкретной зоны (например, использование обычного двигателя в зоне класса IIB).
• Неучет фактической нагрузки на валу, что приводит к работе двигателя в режиме перегрузки и снижению его ресурса.
• Пренебрежение проверкой соответствия климатического исполнения (У, УХЛ, Т) реальным условиям эксплуатации (мороз, высокая влажность).
• Ошибки при подключении к сети (несоответствие напряжения, отсутствие защиты от перекоса фаз), что влияет на стабильность работы и срок службы изоляции обмоток.

Габаритные и присоединительные размеры для совместимости

Проверка совместимости с существующим оборудованием сводится к сопоставлению трех ключевых групп размеров. Во-первых, диаметр выходного вала (24 мм) и его длина – они должны соответствовать размерам ступицы шкива или полумуфты. Во-вторых, межосевые расстояния крепежных отверстий на лапах (исполнения IM1081, IM2081) или фланце (IM2082, IM3081). В-третьих, общая длина двигателя (337 мм) должна вписаться в отведенное пространство с учетом зазоров для вентиляции.

Примеры оформления заказа

1. Базовая конфигурация: Заказ электродвигателя 4ВР 90L2 IM1081, мощность 3 кВт, 380В, климатическое исполнение У2.5, степень защиты IP55.
2. Модификация с другим монтажным исполнением: Заказ электродвигателя 4ВР 90L2 IM2081 (лапы и фланец) для комбинированной установки.
3. Заказ с иным климатическим исполнением: Электродвигатель 4ВР 90L2 IM1081, УХЛ2.5, для эксплуатации в условиях умеренного и холодного климата.

Оформить заявку на расчет стоимости и получить актуальные сроки поставки можно через форму на сайте или по телефону в разделе Контакты.

Поставка бренда ГИДРАВЛИК осуществляется компанией ГИДРАВЛИКА во все регионы России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Мы предоставляем техническую консультацию по подбору оборудования и помогаем найти оптимальный аналог под вашу гидравлическую систему. Для уточнения деталей и оформления заявки перейдите в форму заказа или позвоните нашим специалистам.
