Электродвигатель ВА 315 S6

Электродвигатель ВА 315 S6 – это трехфазный асинхронный мотор с короткозамкнутым ротором, разработанный специально для эксплуатации во взрывоопасных средах. Он служит надежным источником механической энергии для насосов, вентиляторов, компрессоров и другого оборудования в нефтегазовой, химической, горнодобывающей и металлургической отраслях. Основная функция этого электродвигателя – обеспечение безопасной и стабильной работы исполнительных механизмов в условиях риска образования взрывоопасных газовых смесей. Устройство относится к бренду ГИДРАВЛИК и доступно для заказа через поставщика ГИДРАВЛИКА.

Основные параметры и описание модели

Электродвигатель ВА 315 S6 характеризуется номинальной мощностью 110 кВт и синхронной частотой вращения в 1000 об/мин. Он предназначен для питания от трехфазной сети напряжением 380/660 В с промышленной частотой 50 Гц. Исполнение вала не предполагает возможность изменения частоты вращения, что делает агрегат идеальным для стабильных технологических процессов. Уровень взрывозащиты, маркируемый как 1ExdIIBT4, обеспечивает высочайшую степень безопасности при работе с горючими газами и парами.

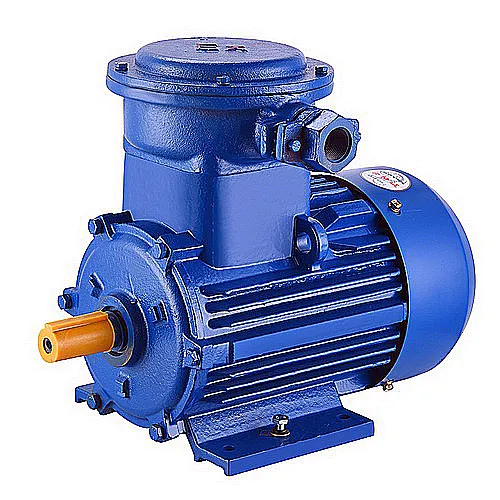

Внешний вид электродвигателя ВА 315 S6 в базовом исполнении для монтажа на лапы.

Электродвигатель ВА 315 S6: вид на место подключения кабеля и присоединительный фланец.

«Почему взрывозащищенный электродвигатель никогда не расскажет вам секретов? Потому что он всегда работает в режиме ВА 315 S6 – «взрывонепроницаемая оболочка», и все его мысли надежно загерметизированы!»

Технические характеристики

Преимущества и особенности эксплуатации

Выбор электродвигателя ВА 315 S6 для опасных производств дает ряд очевидных эксплуатационных преимуществ:

1. Гарантированная безопасность. Конструкция взрывонепроницаемой оболочки (Exd) предотвращает передачу продуктов возможного внутреннего взрыва в окружающую среду, что критически важно для соответствия требованиям промышленной безопасности.

2. Повышенная надежность и ресурс работы. Высокий КПД (94%) и стойкая изоляция класса F снижают тепловые потери и уменьшают износ. Встроенная система контроля температуры обмоток и подшипников позволяет прогнозировать обслуживание и предотвращать аварии.

3. Универсальность монтажа и подключения. Наличие двух вариантов крепления (на лапы и лапы+фланец) упрощает интеграцию агрегата в существующие приводные системы насосов, вентиляторов и компрессоров.

4. Адаптивность к условиям России. Климатические исполнения У2.5, Т2.5, УХЛ 2.5 позволяют эксплуатировать данный электродвигатель в широком диапазоне температур, характерных для разных регионов страны.

5. Снижение эксплуатационных затрат. Энергоэффективность и долгий межсервисный интервал, обусловленный качественным исполнением, напрямую влияют на уменьшение стоимости жизненного цикла оборудования.

Принцип работы и конструктивные особенности

Электродвигатель ВА 315 S6 функционирует по классическому принципу трехфазного асинхронного двигателя. При подаче напряжения на обмотки статора создается вращающееся магнитное поле, которое индуцирует ток в короткозамкнутом роторе, заставляя его вращаться. Ключевое отличие – конструкция корпуса. Все потенциальные источники искрообразования (обмотки, контакты) заключены в прочный, герметичный кожух. Даже если внутри корпуса произойдет воспламенение смеси, оболочка выдержит давление взрыва, а специальные лабиринтные уплотнения на стыках и выводе вала охладят выходящие газы до безопасной температуры, предотвращая передачу взрыва наружу.

Температурный режим, ресурс и сервисное обслуживание

Двигатель рассчитан на продолжительный режим работы (S1). Допустимый температурный диапазон окружающей среды определяется климатическим исполнением. Класс изоляции F допускает нагрев обмоток до +155°C. Основными факторами, влияющими на ресурс, являются качество питающего напряжения, соблюдение условий эксплуатации по пыле- и влагозащите (IP), своевременная смазка подшипников и контроль их состояния. Рекомендуется периодическая проверка сопротивления изоляции и температуры. При соблюдении регламента сервиса электродвигатель ВА 315 S6 демонстрирует высокий межремонтный ресурс.

Область применения и типовое оборудование

Электродвигатель ВА 315 S6 находит применение во всех отраслях, где существует риск образования взрывоопасных газовых сред (зоны категории II по ПУЭ):

• Нефтегазовая промышленность: привод насосов для перекачки нефтепродуктов, сырой нефти, газа, а также вентиляторов на компрессорных и газораспределительных станциях.

• Химическая и нефтехимическая промышленность: привод реакторных мешалок, циркуляционных насосов, дымососов, работающих в присутствии паров растворителей, мономеров и других горючих веществ.

• Горнодобывающая отрасль (шахты): привод вентиляторов главного проветривания, конвейеров, насосов водоотлива в выработках, где возможно выделение метана.

• Металлургия: привод оборудования в цехах коксования угля, где присутствуют взрывоопасные газы.

• Общее промышленное применение: может использоваться для привода гидравлических насосных станций (гидростанций), крупных станков и другого оборудования, установленного во взрывоопасных зонах.

Расшифровка условного обозначения ВА 315 S6

Маркировка двигателя содержит информацию о его основных параметрах:

ВА – серия взрывозащищенных асинхронных электродвигателей.
315 – высота оси вращения вала в миллиметрах (315 мм), определяющая габариты и мощность.
S – обозначение длины сердечника (установочный размер).
6 – количество полюсов (для данной модели – 6 полюсов, что соответствует синхронной частоте 1000 об/мин при 50 Гц).

Типичные ошибки при подборе

Избегайте следующих ошибок при выборе замены или нового электродвигателя:

1. Неверное определение уровня взрывозащиты. Установка двигателя с маркировкой, не соответствующей категории и группе взрывоопасной смеси в помещении, недопустима и опасна. Для среды с водородом (IIС) двигатель 1ExdIIBT4 не подойдет.

2. Игнорирование режима работы. Использование двигателя, рассчитанного на продолжительный режим (S1), в условиях частых пусков и остановок (S3, S4) приведет к перегреву и сокращению срока службы.

3. Неучет способа монтажа и габаритов. Несоответствие диаметра вала, посадочных размеров лап или фланца приведет к сложностям при установке и необходимости использования переходных элементов.

4. Пренебрежение климатическим исполнением. Установка двигателя исполнения У2.5 в условиях тропического климата или высокой влажности без дополнительной защиты может вызвать коррозию и повреждение изоляции.

Примеры оформления заказа

Вариант 1 (базовый): Электродвигатель ВА 315 S6, 110 кВт, 1000 об/мин, 380/660В, исполнение IM 1001 (на лапах), степень защиты IP55, климатическое исполнение У2.5.

Вариант 2 (фланцевый): Электродвигатель ВА 315 S6, 110 кВт, 1000 об/мин, 380/660В, исполнение IM 3001 (лапы + фланец), степень защиты IP55, климатическое исполнение УХЛ 2.5.

Вариант 3 (с иным IP): Электродвигатель ВА 315 S6, 110 кВт, 1000 об/мин, 380/660В, исполнение IM 1001, степень защиты IP54 для помещений с умеренной запыленностью.

Для уточнения наличия и получения точной спецификации свяжитесь с нашими специалистами через сайт 777-gidra.ru.

Совместимость и проверка по габаритным размерам

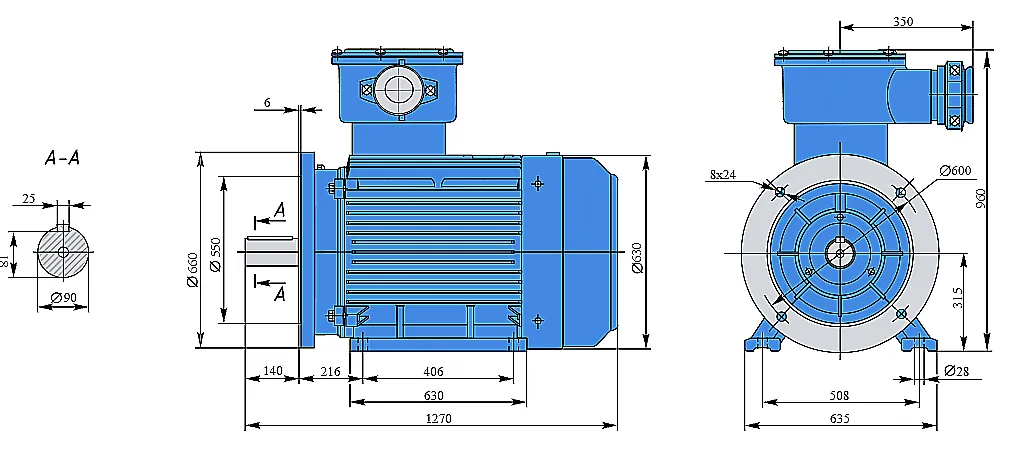

Для проверки совместимости электродвигателя ВА 315 S6 с существующей установкой необходимо сверить следующие параметры с паспортными данными заменяемого агрегата: высота оси вращения (315 мм), диаметр и длина вала (90 мм), межосевые расстояния отверстий в лапах, диаметр и расположение отверстий под крепление фланца (660 мм), а также масса. Эти данные позволяют оценить возможность механического соединения и нагрузку на фундамент или раму.

Бренд, поставка и доставка

Электродвигатели бренда ГИДРАВЛИК поставляются в Россию и страны СНГ компанией ГИДРАВЛИКА. Мы обеспечиваем комплексное сопровождение: от технической консультации и помощи в подборе аналога под вашу систему до организации быстрой логистики. Доставка осуществляется во все регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Беларусь, Казахстан и другие страны СНГ. Наши инженеры готовы помочь с выбором модификации, учитывая давление в системе, требуемую производительность привода и тип подключения.

Для получения подробной информации о стоимости, сроках поставки и оформления заказа воспользуйтесь формой обратной связи на сайте или позвоните нам. Гарантируем техническую точность подбора и надежность поставляемого оборудования.

Оставить заявку на расчет и консультацию по электродвигателю ВА 315 S6 можно здесь.
