Электродвигатель 4ВР 80В2

Электродвигатель 4ВР 80В2 представляет собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором, разработанный для эксплуатации в помещениях с повышенной опасностью образования взрывоопасных газовых или паровоздушных смесей. Данный двигатель 4ВР 80В2 служит для привода стационарного промышленного оборудования, такого как насосные агрегаты, вентиляционные системы, конвейерные линии и другое технологическое оснащение. Его основная функция заключается в обеспечении надежного и безопасного вращательного момента в условиях химических, нефтехимических, горнодобывающих и металлургических производств.

Описание и технические параметры

Модель 4ВР 80В2 характеризуется высоким уровнем защиты. Взрывозащита обеспечивается по типу «взрывонепроницаемая оболочка» (Ex d), что соответствует маркировке 1ExdeIIBT4 по актуальным стандартам ГОСТ. Корпус двигателя препятствует распространению взрывной волны и продуктов горения во внешнюю среду в случае аварийной ситуации. Габаритные и установочные размеры данного электродвигателя 4ВР 80В2 унифицированы согласно отечественному стандарту РС-3031, что обеспечивает его взаимозаменяемость с рядом двигателей серий ВА и АИМУ, при этом необходима проверка соответствия конкретных размеров монтажных отверстий и длины вала.

Инженер по наладке спрашивает у механика:
— Почему на этой насосной станции такой странный шум? Слышишь, электродвигатель 4ВР 80В2 гудит, будто прощается с жизнью?
Механик, не отрываясь от схемы:
— Так он и прощается. Его только что поставили на привод компрессора, который качает взрывоопасную смесь. Двигатель уже прочитал техпаспорт и понял, в каких условиях ему предстоит работать.

Габаритные размеры и Код ТН ВЭД

Модель серии 4ВР 80В2 имеет несколько вариантов монтажного исполнения: на лапах (IM1081/1082), комбинированное на лапах и фланце (IM2081/2082) и на фланце (IM3081/3082). Габаритные размеры варьируются в зависимости от конкретного исполнения. Типичный диапазон размеров (ВxДxГ) составляет от 180x300x180 мм до 210x350x210 мм. Масса двигателя в базовой комплектации составляет приблизительно 18-22 кг. Код ТН ВЭД для данного типа оборудования — 8501 51 100 0 (электродвигатели переменного тока мощностью более 0,75 кВт, но не более 7,5 кВт).

Основные технические характеристики

Преимущества и особенности эксплуатации

Выбор электродвигателя 4ВР 80В2 для оснащения производственных линий предоставляет ряд эксплуатационных преимуществ.

• Снижение риска аварийных ситуаций. Надежная взрывонепроницаемая оболочка позволяет использовать двигатель в зонах с высокой категорией пожарной и взрывопожароопасности, минимизируя риски для персонала и оборудования.
• Увеличение межремонтного интервала. Конструкция двигателя 4ВР 80В2 и степень защиты IP54/IP55 обеспечивают устойчивость к воздействию пыли и влаги, что положительно сказывается на ресурсе подшипников и обмоток статора.
• Универсальность монтажа. Наличие нескольких исполнений по способу крепления (лапы, фланец, комбинированное) позволяет интегрировать этот электродвигатель в существующие конструкции агрегатов без значительной переделки фундаментов или рамы.
• Совместимость с типовыми сетями. Параметры данного двигателя — напряжение 380 В, частота 50 Гц — соответствуют стандартам большинства промышленных предприятий в России, что упрощает его подключение и сетевую интеграцию.
• Стабильность работы под нагрузкой. Высокие значения пускового и максимального момента гарантируют уверенный запуск и работу на нестабильных участках производственного цикла.

Принцип работы и конструктивные особенности

Электродвигатель 4ВР 80В2 функционирует по классическому принципу трехфазного асинхронного двигателя. При подаче трехфазного напряжения на обмотки статора создается вращающееся магнитное поле, которое наводит токи в короткозамкнутом роторе. Взаимодействие этих полей создает вращающий момент на валу двигателя.

Ключевая конструктивная особенность данного мотора — усиленный корпус (взрывонепроницаемая оболочка). Все конструктивные соединения (корпус-крышки, кабельный ввод, вал) выполнены с учетом требований к герметичности и механической прочности, чтобы выдержать давление взрыва внутри корпуса и предотвратить его передачу во внешнюю среду. Такой подход позволяет безопасно эксплуатировать электродвигатель 4ВР 80В2 в зонах, где возможно образование горючих смесей.

Температурный режим работы и срок службы

Электродвигатель 4ВР 80В2 рассчитан на продолжительный режим работы S1 в широком диапазоне температур, определяемом климатическим исполнением (У2.5, Т2.5, УХЛ 2.5). Как правило, допустимая температура окружающей среды для эксплуатации находится в пределах от -40°C до +40°C.

Расчетный ресурс работы двигателя до капитального ремонта зависит от множества факторов: качества питающего напряжения, частоты пусков и остановов, типа нагрузки (равномерная или ударная), условий охлаждения и, что критически важно для взрывозащищенных исполнений, — поддержания целостности взрывонепроницаемых уплотнений. Регулярное обслуживание, включающее проверку состояния подшипников, обмоток и уплотнений, а также контроль температуры корпуса, являются обязательными для достижения максимального срока службы.

Области применения

Данный тип привода востребован на объектах, где присутствуют взрывоопасные среды. Типичные сферы использования электродвигателя 4ВР 80В2 включают:

• Химическая и нефтехимическая промышленность: привод насосов для перекачки легковоспламеняющихся жидкостей и газов, мешалок в реакторах, вентиляторов вытяжной вентиляции.
• Нефтегазодобыча и переработка: оборудование буровых установок, насосные станции на нефтебазах, компрессорные станции.
• Горнодобывающая отрасль: вентиляторы главного проветривания шахт, конвейеры в выработках, где возможны выделения метана или угольной пыли.
• Производство лакокрасочных материалов и растворителей: приводы оборудования в цехах нанесения покрытий и смешивания компонентов.
• Мукомольное и пищевое производство (где образуется взрывоопасная пыль): элеваторы, транспортеры, дробильные агрегаты.

Расшифровка условного обозначения модели

Шифр «4ВР 80В2» несет следующую информацию:

• 4ВР — серия взрывозащищенных электродвигателей с унифицированными габаритами по РС-3031.
• 80 — условный размер сердечника статора (высота оси вращения вала), выраженный в миллиметрах (в данном случае 80 мм).
• В — обозначение установочного размера по длине корпуса (в данном случае — габаритная длина «S»).
• 2 — длина сердечника статора (вторая длина из стандартного ряда).

Таким образом, электродвигатель 4ВР 80В2 относится к серии 4ВР, имеет высоту оси вращения 80 мм и вторую длину сердечника.

Габаритные и присоединительные размеры

Эскиз габаритных размеров двигателя 4ВР 80В2 в исполнении IM1081 (на лапах). На изображении указаны основные монтажные расстояния между отверстиями, длина и диаметр выходного конца вала.

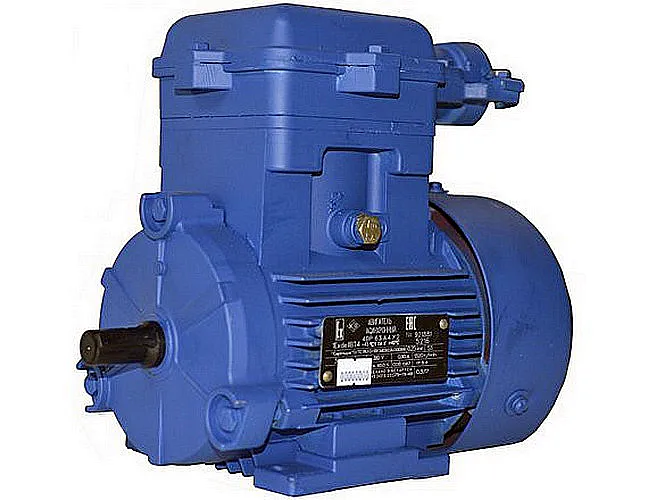

Фото общего вида электродвигателя серии 4ВР. Видны взрывозащищенный корпус, клеммная коробка и выходной конец вала.

Совместимость с существующим оборудованием

При замене вышедшего из строя двигателя на данной модели крайне важно сверить не только электрические параметры (мощность, напряжение, скорость), но и установочные размеры. Для электродвигателя 4ВР 80В2 ключевыми параметрами являются: диаметр вала (22 мм), межосевое расстояние лап (размеры «A» и «B» по чертежу), а для фланцевых исполнений — диаметр и расположение крепежных отверстий фланца. Рекомендуется использовать исходный чертеж или обратиться с его копией к консультантам компании-поставщика для гарантии точного соответствия.

Типичные ошибки при подборе

• Неверный выбор по мощности. Подбор двигателя 4ВР 80В2 только по мощности 2.2 кВт без учета реальной нагрузки, пусковых моментов и цикличности работы, что может привести к перегреву или недостаточной производительности.
• Игнорирование типа взрывозащиты. Маркировка 1ExdeIIBT4 указывает на допустимость использования только в средах с определенной температурной группой и категорией смеси. Применение в средах с более высоким классом опасности (например, группа IIC) недопустимо.
• Неправильный выбор монтажного исполнения. Попытка установить двигатель с креплением на лапах (IM1081) вместо необходимого фланцевого (IM3081) ведет к необходимости изготовления переходных плит и лишним затратам.
• Несоответствие степени защиты IP. Для помещений с высокой влажностью или пылеобразованием следует заказывать исполнение со степенью защиты IP55, а не стандартным IP54.

Примеры заказа (условные артикулы)

При формировании заказа необходимо уточнять полную спецификацию модели. Приведем примеры типичных запросов:

1. Электродвигатель 4ВР 80В2, 2.2 кВт, 3000 об/мин, 380В, исполнение IM1081 (на лапах), IP54, климатическое исполнение У2.5. (Базовая модель).
2. Электродвигатель 4ВР 80В2, 2.2 кВт, 3000 об/мин, 380В, исполнение IM2081 (лапы+фланец), IP55, климатическое исполнение УХЛ2.5. (Для условий повышенной влажности и пыли).
3. Электродвигатель 4ВР 80В2, 2.2 кВт, 3000 об/мин, 220/380В, исполнение IM1081, IP54. (Для сетей с возможностью переключения напряжения).

Наши специалисты помогут подобрать точный аналог под вашу задачу и проверить совместимость по размерам с вашим оборудованием.

Поставка и доставка по России и СНГ

Компания «ГИДРАВЛИКА» осуществляет поставки промышленного электрооборудования, включая двигатели серии 4ВР, по всей территории Российской Федерации и стран СНГ. Мы обеспечиваем доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. На складах поддерживается ассортимент наиболее востребованных моделей электродвигателей. Для получения детальной информации о наличии, сроках поставки и актуальных ценах на электродвигатель 4ВР 80В2 рекомендуем оформить заявку через сайт или связаться с нашими инженерами по подбору оборудования.

Бренд ГИДРАВЛИК представляет надежную продукцию для промышленных предприятий. Наша компания как официальный поставщик обеспечивает полное документальное сопровождение, техническую поддержку и гарантийное обслуживание.
