Электродвигатель ВА 250 М6 представляет собой взрывозащищенный трехфазный асинхронный электромотор, предназначенный для продолжительной работы в условиях присутствия газовых смесей, отнесенных ко II категории взрывоопасности. Данный тип привода используется для комплектации насосов, вентиляторов, компрессоров и станков на химических, нефтегазовых, металлургических и горнодобывающих предприятиях.
Назначение и описание электродвигателя ВА 250 М6
Основная функция электродвигателя ВА 250 М6 – обеспечение надежного и безопасного привода технологического оборудования во взрывоопасных средах. Конструкция мотора исключает передачу взрывной волны и продуктов горения за пределы корпуса благодаря взрывонепроницаемой оболочке, герметичным уплотнениям вала и специальным вводам для кабеля. Для контроля состояния агрегата предусмотрены встроенные датчики температуры обмотки статора и подшипниковых узлов.
Владелец цеха спрашивает у инженера: «Почему наш новый электродвигатель ВА 250 М6 молчит?». Инженер отвечает: «Он не молчит, он просто взрывозащищенный. Предпочитает держать все свои мысли при себе, особенно в газовой среде».

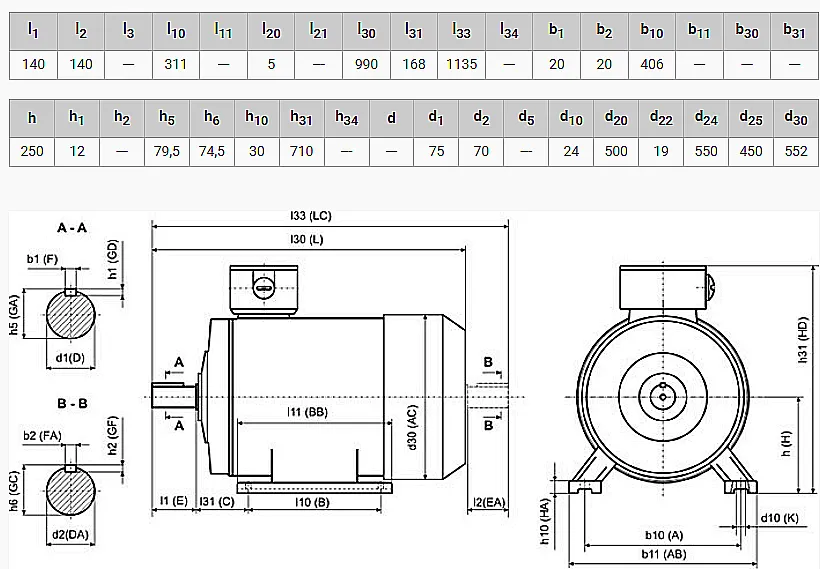

Габаритные размеры и вес
Электродвигатель ВА 250 М6 – это мощный и габаритный агрегат. Его монтажные исполнения (на лапах или лапы+фланец) позволяют интегрировать его в различные производственные линии. Знание габаритов критически важно для проверки совместимости с существующей рамой оборудования или фундаментной плитой.
| Параметр | Значение |
|---|
| Габариты (ВxДxГ), мм | 690 x 945 x 494 |
| Диаметр вала, мм | 75 |
| Диаметр фланца (при наличии), мм | 550 |
| Масса, кг | 504 |
| Код ТН ВЭД | 8501 51 900 0 |
Внешний вид взрывозащищенного электродвигателя ВА 250 М6 в исполнении на лапах.
Вид электродвигателя ВА 250 М6 со стороны клеммной коробки и выходного вала.
Технические характеристики
| Параметр | Значение |
|---|
| Номинальная мощность | 55 кВт |
| Тип и конструкция | Асинхронный, трехфазный, короткозамкнутый ротор, взрывонепроницаемая оболочка |
| Синхронная частота вращения | 1000 об/мин |
| Фактическая частота вращения (при нагрузке) | ~980 об/мин |
| Напряжение питания | 380 / 660 В, 50 Гц |
| Номинальный ток (Iн) | 104 А |
| Коэффициент полезного действия (КПД) | 92.8 % |
| Коэффициент мощности (cos φ) | 0.86 |
| Кратность пускового момента (Мп/Мн) | 2.1 |
| Кратность максимального момента (Mmax/Мн) | 2.0 |
| Маркировка взрывозащиты по ГОСТ | 1ExdIIBT4 |
| Класс нагревостойкости изоляции | F (до +155 °C) |
| Степень защиты IP | IP54, IP55 |
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
| Режим работы | Продолжительный (S1) |
Преимущества и особенности эксплуатации
- Гарантия безопасности: Конструктивное исполнение с маркировкой 1ExdIIBT4 обеспечивает полную защиту от воспламенения внешней газовой среды, что критически важно для соблюдения норм ПБ и охраны труда.
- Высокая надежность и ресурс: Электродвигатель ВА 250 М6 спроектирован для непрерывной эксплуатации в тяжелых условиях. Класс изоляции F и защита IP54/IP55 повышают стойкость к перегреву, влаге и пыли.
- Универсальность подключения: Возможность работы от напряжений 380В и 660В позволяет адаптировать мотор под разные схемы электроснабжения предприятий.
- Контроль состояния: Наличие встроенных датчиков температуры позволяет организовать систему предиктивного обслуживания, предотвращая внезапные отказы из-за перегрева обмоток или подшипников.
- Широкий диапазон применения: Благодаря взрывозащите и высокой мощности в 55 кВт, двигатель подходит для замены вышедших из строя аналогов на самом широком спектре оборудования.
Принцип работы и конструктивные особенности
Электродвигатель ВА 250 М6 работает по классическому принципу трехфазного асинхронного двигателя. При подаче напряжения на обмотки статора создается вращающееся магнитное поле, которое индуцирует ток в короткозамкнутом роторе, заставляя его вращаться с частотой, немного меньшей синхронной. Ключевое отличие – взрывонепроницаемый корпус (оболочка типа «d»). Все соединения, вывод вала и кабельные вводы имеют особые уплотнения, рассчитанные на сдерживание возможного внутреннего взрыва. Повышенная механическая прочность корпуса и фланцев предотвращает его разрушение и распространение пламени.
Температурный режим и срок службы
Двигатель рассчитан на работу в диапазоне температур окружающей среды, определенном климатическим исполнением (например, от -40°C до +40°C для У2.5). Класс изоляции F допускает нагрев обмоток до +155°C. Ресурс работы электродвигателя ВА 250 М6 напрямую зависит от соблюдения условий эксплуатации: качества питающего напряжения, отсутствия перегрузок, своевременного обслуживания подшипниковых узлов и чистоты охлаждающего воздуха. При соблюдении регламента межремонтный период может составлять несколько лет.
Область применения
Данный тип привода применяется на объектах с наличием взрывоопасных газовых смесей категории II. Типичное оборудование, для привода которого используется электродвигатель ВА 250 М6:
- Центробежные и поршневые насосы для перекачки легковоспламеняющихся жидкостей.
- Вентиляторы общеобменной и технологической вентиляции в цехах.
- Дымососы и газовозы.
- Приводы конвейеров, мешалок, смесителей на химических и нефтеперерабатывающих заводах.
- Шахтное оборудование (вентиляторы местного проветривания, насосы).
- Компрессорные станции.
Типичные ошибки при подборе
- Игнорирование категории взрывоопасной зоны: Выбор обычного двигателя вместо взрывозащищенного – грубейшее нарушение, влекущее риск аварии и запрет эксплуатации.
- Несоответствие по мощности и моменту: Необходимо учитывать не только номинальную мощность (55 кВт), но и требования к пусковому моменту (кратность 2.1) приводимого механизма.
- Неправильное подключение по напряжению: Ошибка в схеме подключения обмоток (звезда/треугольник) для сетей 380В или 660В.
- Пренебрежение климатическим исполнением: Установка двигателя исполнения У2.5 в тропический климат или в условия с агрессивными парами.
Расшифровка обозначения и модификации
Маркировка электродвигателя ВА 250 М6 содержит следующую информацию: «ВА» – серия взрывозащищенных асинхронных двигателей; «250» – высота оси вращения вала в миллиметрах (250 мм); «М» – установочный размер по длине корпуса; «6» – число полюсов (синхронная частота 1000 об/мин). В зависимости от требований заказчика, поставляются модификации с разной степенью защиты (IP54 или IP55) и для различных климатических условий (У2.5, Т2.5, УХЛ 2.5).
Примеры конфигурации заказа
- Базовая поставка: Электродвигатель ВА 250 М6, исполнение на лапах, IP54, климатическое исполнение У2.5, напряжение 380/660В.
- Для повышенной запыленности: Электродвигатель ВА 250 М6, исполнение лапы+фланец, степень защиты IP55, для работы в условиях тропического климата (Т2.5).
- Для северного исполнения: Электродвигатель ВА 250 М6 с морозостойким исполнением уплотнений и смазки, климатическое исполнение УХЛ 2.5.
Поставка и гарантия от ГИДРАВЛИКИ
Взрывозащищенный электродвигатель ВА 250 М6 производства бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сопровождения: от технической консультации и подбора аналога под вашу систему до организации доставки и таможенного оформления. В нашем распоряжении собственные склады и логистические маршруты, что позволяет оперативно организовать отгрузку в любой регион России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и страны СНГ. Для получения подробной информации о наличии, стоимости и условиях поставки конкретной модификации электродвигателя ВА 250 М6 оставьте заявку или свяжитесь с нашими инженерами через сайт.
