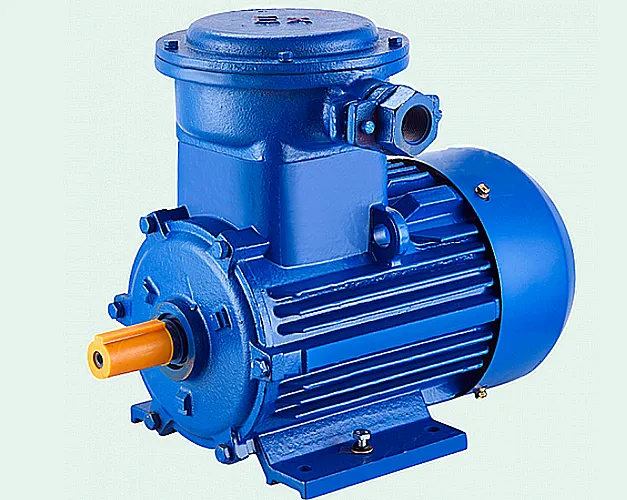

Электродвигатель ВА 132М2

Видеовзрывозащищенный электродвигатель ВА 132М2 представляет собой трехфазный асинхронный мотор, спроектированный для продолжительной работы в условиях, где существует риск образования взрывоопасных газовых и паровоздушных смесей. Его основное назначение — надежный привод насосов, вентиляционного оборудования, станков и других агрегатов на предприятиях химической, нефтегазовой, горнодобывающей промышленности, а также в иных зонах с категорией II по взрывобезопасности.

Агрегат серии ВА 132М2 обеспечивает номинальную мощность 11 кВт при синхронной частоте вращения 3000 об/мин и питании от сети 380 В/50 Гц. Его ключевая конструктивная особенность — взрывонепроницаемая оболочка (исполнение «d»), предотвращающая передачу продуктов возможного внутреннего взрыва во внешнюю среду.

Технические параметры и модификации

Электродвигатель ВА 132М2 обладает набором характеристик, обеспечивающих его стабильную работу в сложных условиях. Для удобства технических специалистов все основные параметры сведены в таблицу ниже.

Бренд: ГИДРАВЛИК
Код ТН ВЭД: 8501 51 900 0

Габаритные и присоединительные размеры

Для корректного подбора и планирования монтажа электродвигателя ВА 132М2 необходимо учитывать его габаритные и установочные размеры, представленные в таблице. Данные параметры помогут проверить совместимость с существующим оборудованием или подготовить площадку под установку.

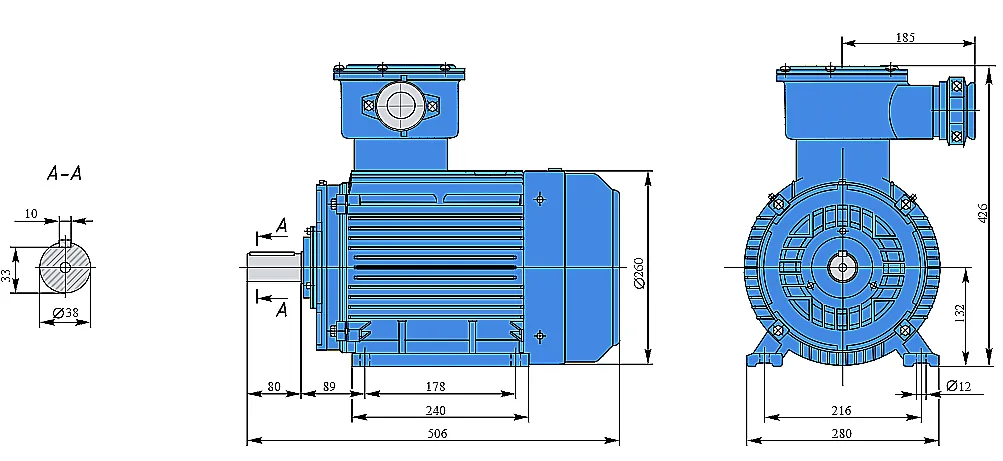

Вид сбоку на электродвигатель ВА 132М2, демонстрирующий основные габаритные размеры и массивную конструкцию взрывонепроницаемого корпуса.

Вид со стороны фланца электродвигателя ВА 132 М2, показывающий крепежные отверстия и выходной вал диаметром 38 мм.

Принцип действия и конструктивные особенности

Принцип работы электродвигателя ВА 132М2 основан на классической схеме трехфазного асинхронного двигателя с короткозамкнутым ротором. При подаче напряжения 380 В на статор создается вращающееся магнитное поле, которое индуцирует токи в роторе и заставляет его вращаться с частотой, близкой к синхронной (3000 об/мин). Главное отличие от стандартных моторов заключается в исполнении корпуса. Все элементы, включая статор, ротор, подшипниковые узлы и клеммную коробку, заключены в массивный взрывонепроницаемый кожух.

Этот кожух рассчитан на удержание и охлаждение продуктов возможного внутреннего взрыва, не позволяя пламени или давлению передаться во внешнюю среду. Герметизации также подвергаются все технологические зазоры, включая вывод вала и точки ввода силового кабеля. Для контроля состояния встроены датчики температуры обмотки статора и подшипников, что позволяет организовать систему предиктивного обслуживания.

— Знаете, почему электродвигатель ВА 132М2 такой спокойный? Потому что у него внутри всегда взрывоопасная обстановка, но он держит ее в себе. Настоящий профессионал!

Преимущества и особенности эксплуатации

Выбор именно этой модели электродвигателя ВА 132М2 для ответственных участков даёт ряд эксплуатационных преимуществ:

• Максимальная безопасность: Соответствие требованиям взрывозащиты по стандарту 1ExdIIBT4 гарантирует надежную работу в зонах класса II.
• Высокая надежность и ресурс: Использование изоляции класса F, защищенные подшипниковые узлы и усиленная конструкция обеспечивают длительный срок службы даже при продолжительном режиме работы (S1).
• Универсальность монтажа: Наличие двух вариантов исполнения (на лапах или лапах с фланцем) позволяет интегрировать двигатель ВА 132М2 в различные типы приводов без дополнительных адаптеров.
• Широкий температурный диапазон: Климатические исполнения (У2.5, Т2.5, УХЛ 2.5) и степень защиты IP54/IP55 обеспечивают стабильную работу как в умеренном, так и в холодном или тропическом климате, в условиях повышенной влажности и запыленности.
• Энергоэффективность: Высокий КПД (88,4%) и коэффициент мощности (0,89) способствуют снижению эксплуатационных расходов на электроэнергию.

Температурный режим и срок службы

Электродвигатель ВА 132М2 рассчитан на продолжительный режим работы (S1) в широком диапазоне температур окружающей среды, определяемом его климатическим исполнением: от -45°C (для Т2.5) до +40°C. Класс нагревостойкости изоляции F допускает нагрев обмоток до +155°C. Ресурс работы агрегата напрямую зависит от условий эксплуатации: качества питающего напряжения, правильности центровки с нагрузкой, периодичности технического обслуживания (контроля подшипников, чистоты корпуса). При соблюдении регламента ресурс может превышать 50 000 часов.

Область применения и оборудование

Электродвигатель ВА 132М2 предназначен для установки на оборудование, работающее во взрывоопасных помещениях категории II. Типичные сферы применения:

• Нефтегазовая и химическая промышленность: Привод насосов для перекачки легковоспламеняющихся жидкостей, газовых компрессоров, вентиляторов систем аспирации и вентиляции.
• Горнодобывающая промышленность и шахты: Привод конвейерных лент, вентиляторов главного проветривания, добычных механизмов, где возможно скопление рудничного газа.
• Производство лакокрасочных материалов, мукомольные комбинаты: Привод мешалок, смесителей, циркуляционных насосов в зонах с взвесью горючей пыли.
• Металлургия: Вентиляторы и дымоудаляющие установки в цехах с потенциально взрывоопасными атмосферами.

Типичные ошибки при подборе и замене

При выборе электродвигателя ВА 132М2 важно избегать следующих распространенных ошибок:

1. Игнорирование маркировки взрывозащиты: Подбор только по мощности и оборотам без учета требуемого уровня защиты (Exd) и температурного класса (T4).
2. Неверное напряжение питания: Подключение двигателя, рассчитанного на 380 В в схеме «треугольник» (Δ), к сети 660 В или иное несоответствие может привести к выходу из строя.
3. Неучет монтажного исполнения: Заказ модели только на лапах (IM 1001), когда в существующей конструкции требуется фланец (IM 1002), или наоборот.
4. Пренебрежение климатическим исполнением: Установка двигателя исполнения У2.5 в неотапливаемом помещении с температурой ниже -40°C, что недопустимо.

Условное обозначение модели

Маркировка электродвигателя ВА 132М2 имеет следующую логику:
ВА — серия взрывозащищенных асинхронных двигателей.
132 — высота оси вращения вала над плоскостью установки (132 мм).
М — условная длина сердечника статора (средняя длина в серии).
2 — число пар полюсов (2 пары = 3000 об/мин при 50 Гц).
Дополнительно в полном обозначении указываются: климатическое исполнение, степень защиты IP, монтажное исполнение.

Примеры заказа модификаций

При оформлении заказа на электродвигатель ВА 132М2 необходимо уточнять все требуемые параметры. Вот примеры типовых запросов:

• Базовая комплектация: ВА 132М2 У2.5 IP54 IM1001 (на лапах, для умеренного климата).
• Для холодного климата: ВА 132М2 Т2.5 IP55 IM1002 (с фланцем, повышенная защита от влаги).
• Спецификация по взрывозащите: ВА 132М2 УХЛ2.5 IP54 IM1001, маркировка взрывозащиты 1ExdIIBT4.

Наши специалисты помогут подобрать нужную модификацию под ваши задачи. Оставить заявку на консультацию и подбор.

Часто задаваемые вопросы (FAQ)

Как правильно подобрать электродвигатель ВА 132М2 по параметрам?
Ключевые параметры для подбора: требуемая мощность на валу (в данном случае 11 кВт), синхронная частота вращения (3000 об/мин), напряжение питающей сети (380 В), маркировка взрывозащиты (должна соответствовать зоне), климатическое исполнение (У2.5, Т2.5, УХЛ2.5) и монтажное исполнение (IM1001 или IM1002).

Какие сроки поставки электродвигателя ВА 132М2 по России и СНГ?
Стандартные сроки поставки составляют от 15 до 30 рабочих дней в зависимости от региона и выбранной модификации. Наличие на складе уточняйте у наших менеджеров по телефону или через форму на сайте.

Как условия эксплуатации влияют на ресурс электродвигателя ВА 132М2?
На ресурс негативно влияют: работа с перегрузкой свыше номинала, несоблюдение температурного диапазона (ниже -45°C или выше +40°C для корпуса), повышенная вибрация из-за неправильной центровки, попадание внутрь корпуса пыли или влаги при повреждении уплотнений, а также частые пуски/остановы за пределами нормируемой кратности.

Электродвигатель ВА 132М2 совместим с моим существующим оборудованием? Можно ли подобрать аналог?
Да, наш отдел технической поддержки может подобрать аналог по взаимозаменяемым характеристикам. Для проверки совместимости необходимы данные вашего старого двигателя: присоединительные размеры (межосевое расстояние лап, диаметр и длина вала, размер фланца), электрические параметры (мощность, напряжение, схема соединения обмоток) и условия эксплуатации.

Поставки по России и СНГ

Компания ГИДРАВЛИКА является официальным поставщиком оборудования бренда ГИДРАВЛИК на территории Российской Федерации и стран СНГ. Мы организуем доставку взрывозащищенных электродвигателей ВА 132М2 в любые регионы, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны Таможенного союза. На все оборудование предоставляется гарантия завода-изготовителя. Наши инженеры готовы оказать техническую поддержку в подборе и интеграции данного оборудования в ваши производственные процессы. Для получения подробной информации, уточнения цен и оформления заказа перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте.
