Электродвигатель BA 160М6

Электродвигатель BA 160М6 – это трехфазный асинхронный взрывозащищенный электродвигатель с короткозамкнутым ротором номинальной мощностью 15 кВт. Агрегат предназначен для продолжительного режима работы в качестве привода насосных групп, вентиляционных систем, станков и другого оборудования, размещенного во взрывоопасных зонах категории II (риск образования газовоздушных смесей). Корпусная конструкция двигателя BA 160М6 препятствует передаче продуктов внутреннего взрыва в окружающую среду.

Технические характеристики и параметры

Электродвигатель BA 160М6 является ключевым элементом в составе гидростанций и насосных групп, работающих в опасных условиях. Стабильность его работы определяет надежность всей системы, включая давление и производительность нагнетаемого масла или иной рабочей среды. Основные технические параметры представлены в таблице ниже.

"На стройплощадке прораб спрашивает: 'Почему этот электродвигатель BA 160М6 такой тяжелый?'
Монтажник, не отрываясь от работы: 'Чтобы, если что, взрыв внутри остался, а наружу не просочился. Вся безопасность – в весе и герметизации!'"

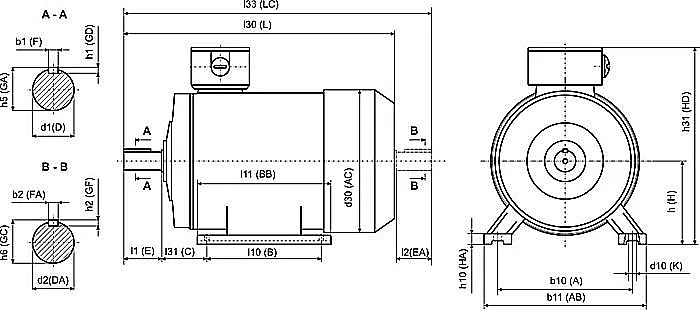

Габариты, вес и присоединительные размеры

Габаритные и присоединительные размеры электродвигателя BA 160М6 критически важны для интеграции в существующие конструкции приводов насосов и вентиляторов. При подборе аналога или замене необходимо сверить посадочные места вала, крепежные лапы и фланец.

Для визуального ознакомления с конструкцией взрывозащищенного электродвигателя BA 160М6 представлены изображения. На них видны характерные элементы: массивный взрывобезопасный кожух, клеммная коробка с уплотнениями, места крепления лап.

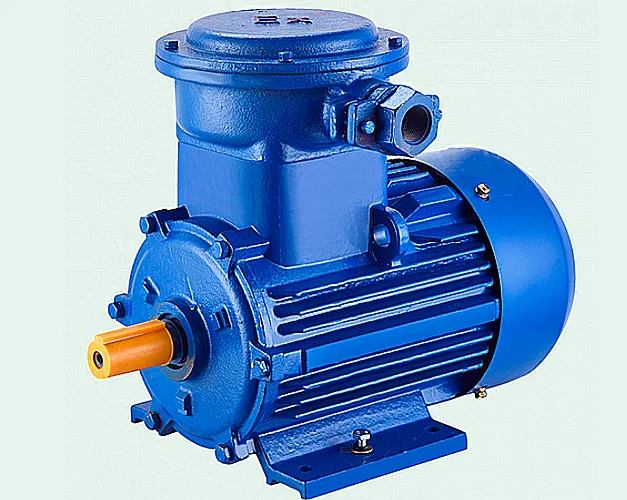

Электродвигатель BA 160М6. Вид сбоку, исполнение на лапах.

Электродвигатель BA 160М6. Торцевой вид, фланец и выходной вал.

Расшифровка обозначения модели BA 160М6

Маркировка BA 160М6 несет в себе информацию о серии и ключевых параметрах двигателя:

BA – серия взрывозащищенных асинхронных двигателей.
160 – высота оси вращения вала над плоскостью установки (в данном случае 160 мм).
M – условная длина сердечника статора (установочный размер по длине).
6 – количество полюсов, определяющее синхронную частоту вращения (для 50 Гц это 1000 об/мин).

Принцип работы и конструктивные особенности

Электродвигатель BA 160М6 функционирует по классическому принципу трехфазного асинхронного двигателя. При подаче напряжения 380/660 В на обмотки статора создается вращающееся магнитное поле, которое индуцирует ток в короткозамкнутом роторе, заставляя его вращаться с частотой, несколько меньшей синхронной (скольжение). Вращающий момент через вал передается на присоединенный агрегат – насос, вентилятор или редуктор.

Внутри взрывонепроницаемого кожуха размещены статор и ротор. Все технологические зазоры, вывод вала и кабельные вводы имеют специальные уплотнения, препятствующие выходу искр, пламени или раскаленных газов при возможной внутренней аварии. Для контроля за состоянием агрегата двигатель BA 160М6 оснащен встроенными датчиками температуры в обмотках и подшипниковых узлах.

Преимущества и особенности эксплуатации

• Повышенная безопасность и соответствие нормам: Двигатель BA 160М6 сертифицирован для работы во взрывоопасных зонах категории II, группах газов IIA, IIB, температура класса T4. Это снижает риски для персонала и оборудования.
• Надежность в продолжительном режиме работы: Конструкция, класс изоляции F и система охлаждения рассчитаны на непрерывную работу, что минимизирует простой приводного оборудования.
• Универсальность монтажа: Наличие двух основных исполнений (на лапах и лапах+фланце) упрощает установку и замену двигателя в составе существующих гидростанций или вентиляционных систем.
• Защита от внешних воздействий: Степень защиты IP54/IP55 обеспечивает стойкость к пыли и брызгам воды, что важно для работы в сложных промышленных условиях.
• Энергоэффективность: Высокий КПД (89%) и хороший коэффициент мощности (0.81) способствуют рациональному расходу электроэнергии.

Типичные области применения и оборудование

Двигатель BA 160М6 находит применение во всех отраслях, где требуется привод для оборудования, работающего в условиях возможного образования взрывоопасных газовых смесей:

• Добывающая промышленность и шахты: Привод вентиляторов главного проветривания, насосов водоотлива, конвейерных линий.
• Химическая и нефтехимическая промышленность: Привод насосов для перекачки летучих жидкостей, лопастных мешалок в реакторах, вытяжных вентиляторов.
• Нефтегазовая отрасль: Привод насосных агрегатов на дожимных станциях, в системах подготовки нефти и газа.
• Металлургия и лакокрасочное производство: Вентиляторы в окрасочных камерах, вытяжки в цехах с пыле- и газовыделением.
• Общее машиностроение: Комплектация взрывозащищенных гидравлических станций (гидростанций), приводящих в действие прессовое и иное оборудование.

Температурный режим и срок службы

Двигатель BA 160М6 рассчитан на эксплуатацию в широком диапазоне температур окружающей среды, определяемом климатическим исполнением (У2.5, Т2.5, УХЛ 2.5). Изоляция класса F позволяет обмоткам работать при температуре до +155 °C. Фактический ресурс работы двигателя BA 160М6 зависит от соблюдения условий эксплуатации: качества питающего напряжения, своевременного сервисного обслуживания подшипниковых узлов, чистоты и стабильности охлаждения, отсутствия перегрузок по току. При правильной эксплуатации ресурс может достигать десятков тысяч часов.

Состав ремонтного комплекта и часто заменяемые компоненты

В процессе эксплуатации двигателя BA 160М6 наиболее уязвимыми к износу являются элементы, работающие в условиях трения и высоких температур. Для планового ремонта и технического обслуживания могут потребоваться следующие компоненты:

• Подшипники качения: Опорные подшипники вала (обычно шариковые или роликовые) требуют периодической замены или регламентированной смазки.
• Уплотнительные элементы: Сальниковые уплотнения вала (манжеты) и прокладки на разъемных соединениях кожуха, предотвращающие проникновение влаги и пыли.
• Элементы клеммной коробки: Клеммные колодки, кабельные вводы (сальники) могут потребовать замены при нарушении герметичности.

Полный ремонтный комплект подбирается индивидуально под задачи техобслуживания.

Типичные ошибки при подборе аналога или замене

• Игнорирование маркировки взрывозащиты: Выбор обычного двигателя вместо взрывозащищенного BA 160М6 для опасной зоны категорически запрещен и ведет к нарушениям правил безопасности.
• Несоответствие монтажных размеров: Подбор двигателя только по мощности без учета высоты оси вращения (160 мм), диаметра вала (48 мм) и типа крепления (лапы/фланец).
• Неверный учет режима работы: Применение двигателя, рассчитанного на кратковременный режим S2, вместо предназначенного для продолжительной работы S1, как BA 160М6.
• Пренебрежение климатическим исполнением: Установка двигателя исполнения У2.5 в условия тропического климата (Т2.5) без дополнительной защиты.

Примеры заказа и модификации

В зависимости от требований конкретной технологической установки, двигатель BA 160М6 может поставляться в различных исполнениях. Ниже приведены примеры заказа для типовых случаев:

1. Базовая комплектация: BA 160M6, 15 кВт, 1000 об/мин, 380/660 В, IM 1081 (на лапах), IP54, клим. исполнение У2.5.
2. Для насосного агрегата с фланцевым креплением: BA 160M6, 15 кВт, 1000 об/мин, 380/660 В, IM 2081 (лапы+фланец), IP55, клим. исполнение УХЛ 2.5.
3. Для тропического климата: BA 160M6, 15 кВт, 1000 об/мин, 380/660 В, IM 1081, IP54, клим. исполнение Т2.5.

Для уточнения наличия и получения коммерческого предложения рекомендуем оставить заявку или связаться с нашими специалистами через раздел Контакты сайта.

Доставка и сервис

Электродвигатель BA 160М6 бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы осуществляем доставку во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши инженеры готовы оказать техническую консультацию, помочь с подбором аналога под параметры существующей системы и организовать сервисное обслуживание.

Если вам необходим надежный и безопасный привод для работы во взрывоопасной среде, электродвигатель BA 160М6 – проверенное решение для вашего оборудования.
