Электродвигатель BA 180M4

Описание и назначение электродвигателя BA 180M4

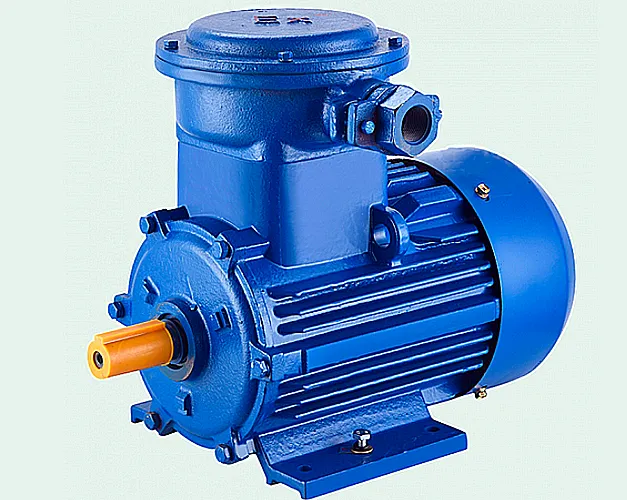

Электродвигатель ВА 180 М4 представляет собой трехфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для эксплуатации во взрывоопасных зонах категории II. Его основная функция – обеспечение надежного и безопасного привода для промышленного оборудования, такого как насосы, вентиляторы, компрессоры, станки и гидравлические станции, работающих в средах с потенциальным образованием газовых или паровоздушных смесей.

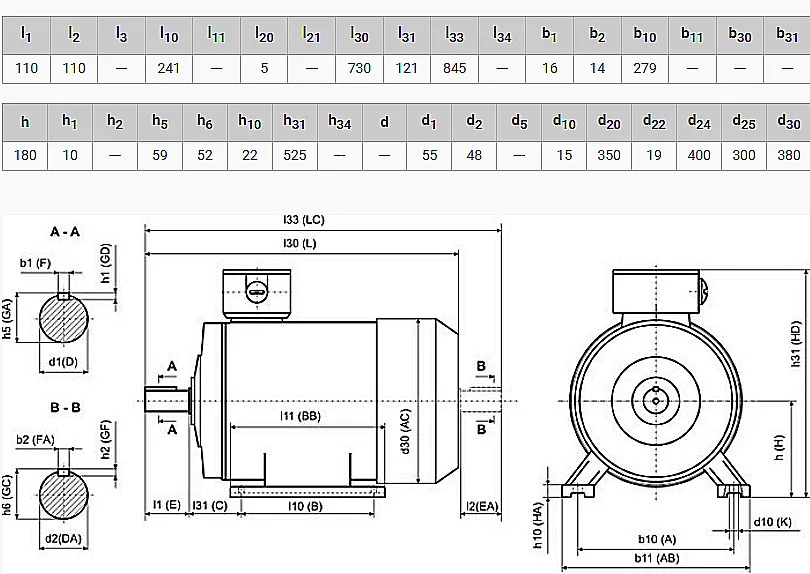

Габариты, вес и коды

Электродвигатель BA 180M4 относится к габариту 180 по высоте оси вращения. Конструкция предусматривает несколько вариантов монтажа: на лапах или комбинированный «лапы + фланец». Основные параметры приведены в таблице.

Техник спрашивает у инженера: «Почему наш новый электродвигатель BA 180M4 такой тяжелый?» Инженер отвечает: «Потому что в его надежности нет ни грамма пустоты!»

Технические характеристики

Ключевые параметры, определяющие производительность и область применения электродвигателя BA 180M4.

Преимущества и особенности эксплуатации

• Максимальная безопасность: Конструкция взрывонепроницаемой оболочки (Exd) предотвращает передачу внутреннего взрыва во внешнюю среду, что делает электродвигатель BA 180M4 незаменимым для опасных производств.
• Высокая надежность и увеличенный ресурс: Использование изоляции класса F, встроенный температурный контроль обмоток и подшипников, качественные уплотнения вала – все это обеспечивает длительный срок службы даже при тяжелых условиях эксплуатации.
• Универсальность монтажа: Наличие двух исполнений (на лапах и лапы+фланец) позволяет интегрировать данный электродвигатель практически в любую существующую систему привода.
• Стабильность рабочих характеристик: Высокий КПД (90.5%) и значительный перегрузочный момент (в 2.7 раза выше номинального) гарантируют устойчивую работу подключенного оборудования без просадок мощности.
• Соответствие строгим стандартам: Двигатель соответствует требованиям ГОСТ, ТР ТС и правилам безопасности для взрывоопасных зон, что упрощает процедуры сертификации и ввода в эксплуатацию.

Принцип работы и устройство

Электродвигатель BA 180M4 функционирует по классическому принципу трехфазного асинхронного двигателя. При подаче напряжения 380 В/50 Гц на статор создается вращающееся магнитное поле, которое индуцирует токи в короткозамкнутом роторе, заставляя его вращаться.
Ключевое отличие – размещение активных частей в массивном, герметичном корпусе, способном выдержать давление внутреннего взрыва. Герметизация всех разъемов, выводов кабеля и вала, а также зазоров между корпусом и крышками исключает возможность контакта искр или горячих частиц изнутри с внешней взрывоопасной средой. Встроенные датчики температуры (термосопротивления) в обмотках и подшипниковых узлах позволяют осуществлять непрерывный мониторинг состояния.

Температурный режим и ресурс работы

Электродвигатель BA 180M4 рассчитан на продолжительный режим работы (S1) в широком температурном диапазоне окружающей среды, определяемом климатическим исполнением (У2.5, Т2.5, УХЛ 2.5). Класс изоляции F допускает нагрев обмоток до +155 °C.
На ресурс двигателя в первую очередь влияют качество и стабильность питающего напряжения, частота и интенсивность пусков (пусковой ток), состояние подшипников и эффективность их смазки, а также соблюдение предписанных межсервисных интервалов. Работа в составе гидросистем налагает дополнительные требования к соосности при монтаже с насосом, чтобы исключить вибрации, сокращающие срок службы уплотнений и подшипников.

Область применения и типовое оборудование

Электродвигатель BA 180M4 находит применение во всех отраслях с наличием взрывоопасных зон категории II (газовые и паровые смеси):

• Химическая и нефтегазоперерабатывающая промышленность: привод насосов для перекачки легковоспламеняющихся жидкостей, газовых компрессоров, мешалок реакторов, вентиляторов вытяжных систем.
• Горнодобывающая отрасль (шахты, рудники): привод вентиляторов главного проветривания, конвейеров, насосов водоотлива.
• Металлургия и лакокрасочное производство: привод оборудования в цехах с использованием растворителей и горючих материалов.
• Производство и эксплуатация гидравлических систем: в качестве силового агрегата для взрывозащищенных гидравлических станций (гидростанций), насосных групп, систем высокого давления.

Таким образом, этот двигатель идеально подходит для задач, где требуется сочетание высокой мощности, надежности и бескомпромиссной взрывобезопасности.

Условное обозначение (расшифровка индекса)

BA 180 M 4:

• BA – серия взрывозащищенных электродвигателей.
• 180 – высота оси вращения вала (габарит), приблизительно 180 мм.
• M – условная длина сердечника (установочный размер).
• 4 – количество полюсов (4 полюса = синхронная частота 1500 об/мин).

Полная маркировка взрывозащиты 1ExdIIBT4 расшифровывается как: взрывозащищенная оболочка (d), оборудование группы II (промышленное), подгруппа B (для газов типа этилена), температурный класс T4 (макс. температура поверхности ≤ 135 °C).

Типичные ошибки при подборе

• Игнорирование класса взрывозащиты: Выбор обычного двигателя вместо BA 180M4 для взрывоопасной зоны – грубое нарушение правил безопасности.
• Неучет режима работы: Попытка использовать двигатель в повторно-кратковременном режиме (S3-S5) без проверки на перегрев.
• Пренебрежение условиями монтажа: Неправильная центровка вала с насосом приводит к преждевременному износу подшипников и уплотнений, вибрациям.
• Несоответствие параметров сети: Подключение к сети с иными параметрами (например, 660В) без пересоединения обмоток или использования трансформатора.
• Отсутствие систем контроля: Неподключение встроенных датчиков температуры лишает оператора возможности предупредить аварийный перегрев.

Ремонт и обслуживание

Для поддержания электродвигателя BA 180M4 в работоспособном состоянии требуется регулярное техническое обслуживание. Наиболее часто заменяемыми элементами являются подшипниковые узлы и уплотнительные манжеты (сальники) на валу, износ которых ускоряется при нарушении соосности или попадании абразивных частиц. Также при перегрузках или нарушении условий охлаждения возможен выход из строя обмотки статора. Сервисное обслуживание, включающее диагностику, замену смазки и изношенных деталей, должно проводиться квалифицированным персоналом в сертифицированных мастерских. Приобрести необходимые комплектующие и получить консультацию по ремонту можно у наших специалистов.

Если вам требуется надежный и безопасный привод для ответственных задач, оставьте заявку на электродвигатель ВА 180 М4. Мы обеспечим поставку, полный комплект документации и техническую поддержку.
