Описание и назначение
Электродвигатель ВА 132 М4 представляет собой трехфазный асинхронный электромотор взрывозащищенного исполнения для эксплуатации во взрывоопасных средах. Основная его функция – привод насосов, вентиляторов, станков и прочего технологического оборудования, работающего в условиях риска образования взрывоопасных смесей газов и паров с воздухом (категория II).
Габаритные размеры и вес
Данный тип двигателя имеет следующие массогабаритные параметры. Помимо размеров, для таможенного декларирования указан Код ТН ВЭД.
| Наименование параметра | Значение |
|---|
| Высота, мм | 426 |
| Длина, мм | 506 |
| Ширина, мм | 260 |
| Диаметр вала, мм | 38 |
| Диаметр фланца, мм | 350 |
| Масса, кг | 105 |
| Код ТН ВЭД | 8501 51 100 0 |
Инженер спрашивает у электродвигателя ВА 132 М4: "Ты почему такой тяжелый?" А он отвечает: "Весь во взрывозащите!"
Технические характеристики электродвигателя ВА 132 М4
Двигатель ВА 132 М4 обладает набором ключевых параметров, определяющих его применение.
| Электрические параметры |
|---|
| Мощность, кВт | 11 |
| Напряжение, В | 220/380 |
| Номинальный ток, А | 22,5 |
| Тип двигателя | Асинхронный трехфазный взрывозащищенный |
| Частота вращения вала, об/мин | 1500 (фактическая 1460) |
| КПД, % | 88,4 |
| Коэффициент мощности, cos φ | 0,84 |
| Кратность пускового момента, Мп/Мн | 2,2 |
| Кратность максимального момента, Mmax/Мн | 2,3 |
| Параметры безопасности и исполнения |
|---|
| Уровень взрывозащиты | 1ExdIIBT4 |
| Категория взрывоопасной среды | II (газы и пары) |
| Класс нагревостойкости изоляции | F (до 155 °C) |
| Степень защиты от пыли и воды | IP54, IP55 |
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
| Монтажное исполнение | На лапах или лапах с фланцем |
Преимущества и особенности эксплуатации
Выбор электродвигателя ВА 132 М4 обеспечивает предприятию ряд существенных выгод.
- Безопасность и надежность: Взрывонепроницаемый кожух и герметизация узлов для работы в газовых средах. Встроенный контроль температуры обмотки и подшипников снижает риск аварий и простоев.
- Высокий ресурс: Исполнение с классом изоляции F и качественными подшипниками рассчитано на продолжительный режим работы, что минимизирует затраты на сервисное обслуживание.
- Универсальность монтажа: Возможность установки на лапах или лапах с фланцем упрощает интеграцию в существующие гидростанции и насосные группы.
- Адаптивность к условиям: Широкий диапазон климатических исполнений и степень защиты IP54/IP55 позволяют использовать данный электродвигатель ВА 132 М4 в пыльных, влажных помещениях и на открытых площадках.
Принцип работы и конструктивные особенности
Электродвигатель ВА 132 М4 работает по принципу асинхронной машины с короткозамкнутым ротором. При подаче трехфазного напряжения создается вращающееся магнитное поле, приводящее ротор в движение. Взрывозащита обеспечивается прочным герметичным корпусом, исключающим контакт внутренних искрящих элементов со взрывоопасной средой, а также специальными уплотнениями вала и кабельного ввода.
Температурный режим и срок службы
Электродвигатель ВА 132 М4 рассчитан на непрерывную работу. Допустимый диапазон температур окружающей среды зависит от климатического исполнения и может достигать от -40 °C до +40 °C. Ресурс двигателя напрямую зависит от соблюдения условий эксплуатации: номинального напряжения и тока, качества электрической сети, частоты пусков, а также от регулярного технического обслуживания. Срок службы при правильной эксплуатации превышает 15 000 часов.
Область применения
Взрывозащищенный электродвигатель ВА 132 М4 применяется в отраслях с повышенными требованиями к безопасности.
- Химическая и нефтегазовая промышленность: Привод насосов, компрессоров, вентиляторов на объектах с парами горючих веществ.
- Горнодобывающая отрасль: Шахтные подъемники, вентиляционные системы, конвейерные ленты.
- Металлургия и лакокрасочное производство: Оборудование в цехах с выделением взрывоопасных газов.
- Общее промышленное оборудование: Гидростанции, насосные группы, прессовое оборудование, установленное во взрывоопасных зонах.
Типичные ошибки при подборе
Во избежание некорректной эксплуатации и поломок следует избегать следующих ошибок при выборе двигателя.
- Несоответствие маркировки взрывозащиты (1ExdIIBT4) категории взрывоопасной среды на объекте.
- Выбор исключительно по мощности (11 кВт) без учета кратности пускового момента для нагрузок с высокой инерцией.
- Игнорирование климатического исполнения и степени защиты IP для конкретных условий (мороз, пыль, влага).
- Неверное определение необходимого монтажного исполнения (лапы или фланец), ведущее к сложностям установки.
Расшифровка обозначения модели
Маркировка ВА 132 М4 имеет следующую структуру: В – взрывозащищенное исполнение, А – асинхронный, 132 – высота оси вращения (132 мм), М – установочный размер по длине станины, 4 – количество полюсов (соответствует синхронной частоте 1500 об/мин).
Габаритные и присоединительные размеры
Для проверки совместимости электродвигателя ВА 132 М4 с существующим приводом необходимо сверить ключевые размеры: диаметр вала, диаметр и расположение отверстий фланца, межосевые расстояния лап.
Рисунок 1: Вид двигателя ВА 132 М4 сбоку, демонстрирующий основные габариты корпуса.

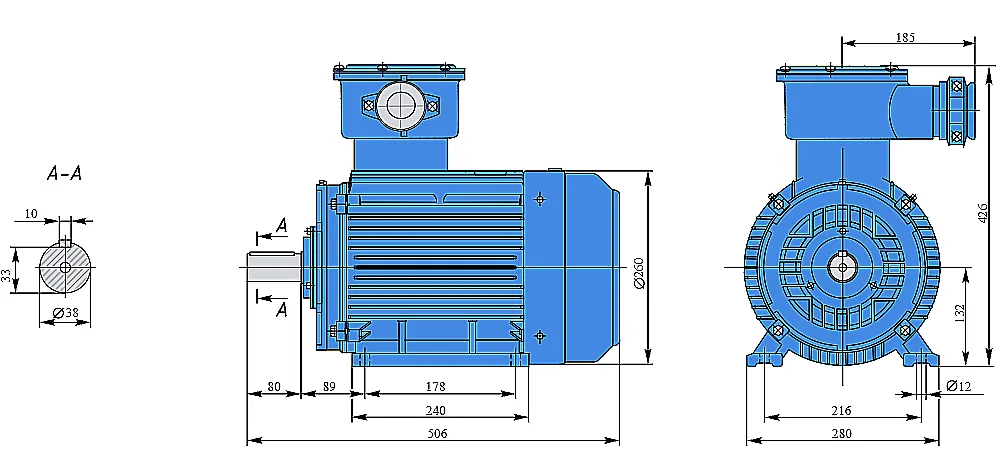

Рисунок 2: Фронтальный вид, показывающий диаметры выходного вала и фланца для подключения.
Примеры оформления заказа
В зависимости от требований, можно заказать различные модификации электродвигателя ВА 132 М4.
- Базовая конфигурация: ВА 132 М4, 11 кВт, 1500 об/мин, 380В, исполнение IM 1081 (на лапах), IP54, У2.
- Фланцевое исполнение: ВА 132 М4, 11 кВт, 1500 об/мин, 380В, исполнение IM 2081 (лапы + фланец), IP55, УХЛ2.
- Исполнение для холодного климата: ВА 132 М4, 11 кВт, 1500 об/мин, 380В, IM 1081, IP54, УХЛ1.
Ознакомиться с актуальными ценами и оформить заказ на электродвигатель ВА 132 М4 можно на сайте 777-gidra.ru.
Поставка и доставка по России и СНГ
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы обеспечиваем доставку электродвигателя ВА 132 М4 во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши специалисты предоставляют бесплатную техническую консультацию и помощь в подборе аналога под существующую систему. Для получения коммерческого предложения или уточнения деталей свяжитесь с нами через сайт 777-gidra.ru.
