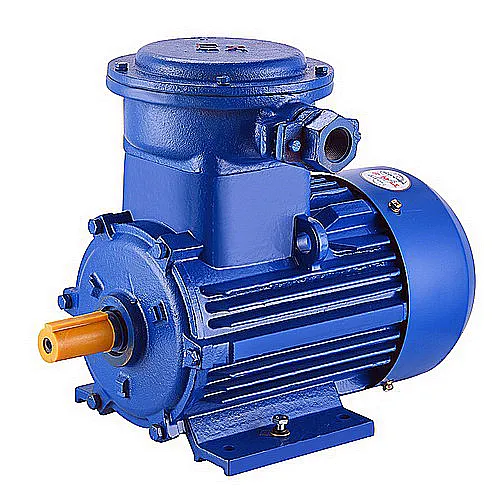

Электродвигатель ВА 315 М4
Описание
Электродвигатель ВА 315 М4 — электромотор, отвечающий требованиям по взрывобезопасности категории II (работа в условиях газовой среды). Конструктивно это трехфазный электродвигатель с короткозамкнутым ротором, в базовом исполнении рассчитанный на питание от сети 380 В/50 Гц, и не предусматривающий изменение частоты вращения вала.
Ключевая особенность ВА 315 М4 — конструкция, предотвращающая передачу взрывной волны и продуктов взрыва во внешнюю среду. Это обеспечено размещением статора и ротора во взрывобезопасном кожухе, а также герметизацией щелей, вывода вала и точки ввода питающего кабеля. Контроль состояния мотора обеспечивается встроенными датчиками температуры обмотки и подшипников. Для повышения безопасности предусмотрены наружные и внутренние клеммы заземления.
Двигатель ВА 315 М4 предлагается в монтажных исполнениях для установки на лапы и лапы + фланец, имеет класс нагревостойкости изоляции F (до +155 °C), предназначен для продолжительного режима работы. Агрегат может использоваться для привода вентиляторов, насосов, станков и прочего оборудования, работающего во взрывоопасных помещениях категории II (риск образования взрывоопасных смесей воздуха с газами и парами), в том числе в шахтах, на химических, металлургических и иных предприятиях.
ХАРАКТЕРИСТИКИ
| Основные параметры |
| Мощность, кВт |
200 |
| Тип электродвигателей |
асинхронные трехфазные взрывозащищенные |
| Частота вращения вала (фактическая) |
1480 |
| Напряжение, В |
380/660 |
| Ток, Iн, А |
360 |
| КПД, % |
94,9 |
| Кратность пускового момента Мп/Мн |
2,1 |
| Коэффициент мощности, Соs ф |
0,89 |
| Кратность максимального момента Mmax/Мн |
2,2 |
| Частота вращения вала |
1500 об/мин |
| Маркировка взрывозащиты |
1ExdIIBT4 |
| Исполнение и возможные модификации |
| Климатическое исполнение |
У2.5, Т2.5, УХЛ 2.5 |
| Степень защиты от влаги и пыли |
IP54, IP55 |

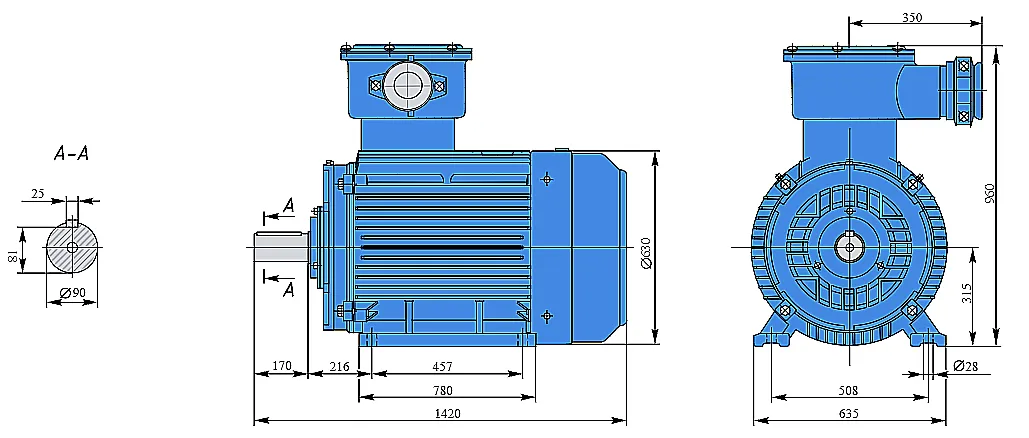

| Габаритные размеры |
| Диаметр вала, мм |
90 |
| Диаметр фланца, мм |
660 |
| Размеры (ВхДхГ), мм |
960x1420x630 |
| Вес, кг |
1328,00 |
