Электродвигатель 4ВР 90L6 представляет собой взрывозащищенный асинхронный двигатель трехфазного тока, предназначенный для продолжительного режима работы S1. Агрегат используется в качестве привода для гидравлических насосов, вентиляционных систем, конвейеров и другого технологического оборудования, работающего во взрывоопасных зонах.
Описание и технические характеристики
Электродвигатель 4ВР 90L6 сконструирован с учетом требований безопасности для помещений с высокой вероятностью образования горючих газовых смесей. Конструктивной особенностью является взрывонепроницаемая оболочка, соответствующая стандарту 1ExdellBT4. Это гарантирует защиту от проникновения взрывной волны в окружающую среду. Основная номинальная мощность двигателя составляет 1,1 кВт при питании от сети 380 В/50 Гц.
Общий вес и основные присоединительные размеры варьируются в зависимости от монтажного исполнения (на лапах, фланце или комбинированное). Код ТН ВЭД для подобного оборудования: 8501 51 900 0. В таблице представлены ключевые размеры для типового исполнения.
| Параметр | Значение |
|---|
| Мощность, кВт | 1,1 |
| Частота вращения, об/мин | ~920 (номинальная 1000) |
| Напряжение, В | 380 |
| Номинальный ток, А | 3,15 |
| КПД, % | 75 |
| Маркировка взрывозащиты | 1ExdеIIBT4 |
| Степень защиты IP | IP54 / IP55 |
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
| Диаметр вала, мм | 22 |
| Диаметр монтажного фланца, мм | 200 |
| Габариты (ВхДхГ), мм | 204,5x320,5x180 |
| Масса (приблизительная), кг | 15-25 (зависит от исполнения) |
Электродвигатель 4ВР 90L6 изготавливается с различными вариантами монтажа: IM1081/1082 (на лапах), IM2081/2082 (лапы и фланец), IM3081/3082 (на фланце), что упрощает его интеграцию в существующую конструкцию оборудования.
Наладчик спрашивает у инженера: «Почему этот электродвигатель 4ВР такой тяжелый и прочный?» Инженер отвечает: «Чтобы, когда что-то пойдет не так, взорвалось только окружение, а он остался стоять и думать о своих прошлых ошибках».
Преимущества и особенности эксплуатации
Использование данного взрывозащищенного двигателя в системах гидравлики и других технологических линиях обеспечивает ряд эксплуатационных преимуществ:
- Повышенная надежность и безопасность в пожаро- и взрывоопасных средах благодаря герметичной оболочке.
- Снижение риска простоев производства из-за выхода из строя привода.
- Высокая перегрузочная способность: кратность максимального момента составляет 2,3 от номинального, что позволяет преодолевать кратковременные пиковые нагрузки.
- Совместимость со стандартными гидронасосами благодаря соответствию присоединительных размеров требованиям РС-3031.
- Длительный ресурс работы при условии соблюдения рекомендованных режимов эксплуатации и своевременного сервисного обслуживания подшипниковых узлов.
Принцип работы и подключение
Электродвигатель 4ВР 90L6 является асинхронным двигателем с короткозамкнутым ротором. При подаче трехфазного напряжения на обмотки статора создается вращающееся магнитное поле, которое индуцирует ток в роторе и приводит его во вращение. Крутящий момент через выходной вал напрямую или через соединительную муфту передается на исполнительный механизм – например, на вал шестеренного или пластинчатого насоса гидравлической станции.
Для подключения используется клеммная коробка взрывозащищенного исполнения. Важно соблюдать сечение питающего кабеля, соответствующее номинальному току 3,15 А, и обеспечить надежное заземление корпуса.
Температурный режим и ресурс работы
Двигатель предназначен для продолжительного режима работы S1. Допустимый диапазон температур окружающей среды определяется климатическим исполнением (У2.5, Т2.5, УХЛ 2.5) и, как правило, находится в пределах от -40°C до +40°C. Критически важным фактором, влияющим на срок службы подшипников и обмоток, является качество и периодичность сервисного обслуживания (смазка подшипников, контроль затяжки соединений, проверка состояния клемм). Ресурс агрегата также напрямую зависит от отсутствия вибраций, вызванных несоосностью валов, и стабильности питающего напряжения.
Сфера применения
Основная область применения двигателя – взрывоопасные зоны категории II по взрывоопасным газовым смесям. Он используется как привод для следующего оборудования:
- Гидравлические насосные станции и агрегаты (гидростанции), работающие в цехах с горючими материалами.
- Центробежные и осевые вентиляторы систем вытяжной вентиляции.
- Ленточные и шнековые конвейеры на предприятиях химической, нефтехимической и лакокрасочной промышленности.
- Приводы мешалок и смесителей.
- Оборудование для горнодобывающей и перерабатывающей отрасли.
Габаритные и присоединительные размеры
Для проверки совместимости с существующей установкой необходимо сверить три группы размеров: диаметр и длина выходного вала (22 мм), межосевые расстояния монтажных отверстий на лапах или фланце, а также габариты корпуса для исключения механических помех. Ниже приведено схематическое изображение исполнения на лапах IM1081 (B3).
Габаритно-присоединительные размеры* взрывозащищенного двигателя 4ВР90L6 IM1081(B3) на лапах. *Некоторые размеры могут отличаться, уточняйте у наших консультантов.
Типичные ошибки при подборе
- Выбор двигателя только по мощности без учета взрывозащиты (маркировки Ex) и условий эксплуатации.
- Игнорирование монтажного исполнения (IM). Несоответствие типа крепления (лапы/фланец) установочной плите оборудования ведет к дополнительным затратам на переходники.
- Неучет характеристик питающей сети: двигатель 4ВР 90L6 в базе рассчитан на 380В/50Гц, при иных параметрах требуется заказывать соответствующую модификацию.
- Пренебрежение климатическим исполнением при установке на открытых площадках или в неотапливаемых помещениях.
Условное обозначение (расшифровка индекса)
4ВР – серия взрывозащищенных асинхронных двигателей в габаритах по РС-3031.
90 – высота оси вращения вала (90 мм).
L – установочный размер по длине станины (короткая серия).
6 – количество полюсов (6 полюсов соответствует синхронной частоте 1000 об/мин).
Дополнительные буквенные и цифровые индексы в конце обозначения могут указывать на климатическое исполнение (У2, Т2, УХЛ), степень защиты (IP) и тип монтажа (IM).
Примеры заказа
При оформлении заявки укажите полное обозначение, включая все необходимые параметры:
1. Базовая модель: Электродвигатель 4ВР 90L6 У2.5, IM1081, IP55.
2. Модель с фланцевым креплением: Электродвигатель 4ВР 90L6 Т2.5, IM3081, IP54.
3. Модель под иное напряжение: Электродвигатель 4ВР 90L6 на напряжение 220/380В или 660В (наличие уточняйте).

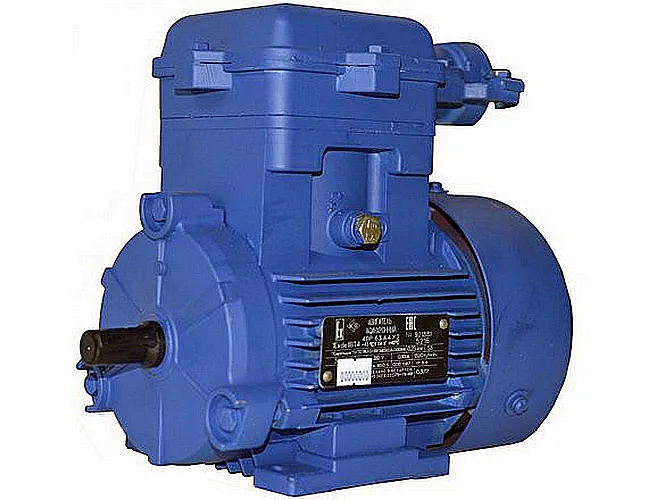

Внешний вид двигателя 4ВР 90 L6 (исполнение на лапах).
