Описание и назначение электродвигателя BA 180M6
Электродвигатель BA 180M6 представляет собой трехфазный асинхронный двигатель с короткозамкнутым ротором, разработанный для надежной работы во взрывоопасных зонах категории II. Обеспечивает привод технологического оборудования, такого как насосные агрегаты, вентиляционные системы, станки и другое оборудование, где присутствует риск образования взрывоопасных газовых и паровых смесей. Основная функция – преобразование электрической энергии в механическую с обеспечением максимальной безопасности.
Габариты, вес и код ТН ВЭД
При выборе и монтаже электродвигателя BA 180M6 критически важны его конструктивные параметры. Укажем ключевые из них, включая присоединительные размеры, которые необходимы для интеграции в существующую систему. Код ТН ВЭД помогает корректно оформить таможенное декларирование при поставках.
| Габаритные и присоединительные размеры, вес |
|---|
| Диаметр вала, мм | 55 |
| Диаметр фланца, мм | 400 |
| Габариты (Высота×Длина×Глубина), мм | 525×730×380 |
| Вес (ориентировочно), кг | ~220 |
| Код ТН ВЭД (примерный) | 8501 51 100 0 |
Эти данные позволяют проверить совместимость с приводным механизмом и подготовить место установки. Уточнить точный вес конкретной модификации можно у наших специалистов.
Техническая шутка
На техническом совещании спрашивают взрывобезопасный электродвигатель BA 180M6: «Почему у тебя такой суровый режим работы?» – «Потому что в моей среде любая искра – это не шутка, а ЧП. Мне нужна стабильность, а не всплески».
Технические характеристики BA 180M6
Для точного подбора и эксплуатации необходимо детально изучить паспортные данные. Электродвигатель BA 180M6 характеризуется следующими ключевыми параметрами, определяющими его производительность, надежность и безопасность.
| Основные электрические и механические параметры |
|---|
| Номинальная мощность, кВт | 18.5 |
| Синхронная частота вращения, об/мин | 1000 |
| Фактическая частота вращения вала, об/мин | 975 |
| Номинальное напряжение, В | 380 |
| Номинальный ток, Iн, А | 37.8 |
| Коэффициент полезного действия, % | 89.5 |
| Коэффициент мощности, Cos φ | 0.83 |
| Кратность пускового момента (Мп/Мн) | 1.8 |
| Кратность максимального момента (Mmax/Мн) | 2.5 |
| Маркировка взрывозащиты | 1ExdIIBT4 |
| Эксплуатационное и климатическое исполнение |
|---|
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
| Степень защиты оболочки (IP) | IP54, IP55 |
| Класс нагревостойкости изоляции | F (до +155°C) |
| Режим работы | Продолжительный (S1) |
Преимущества и особенности эксплуатации
Внедрение электродвигателя BA 180M6 в технологическую цепочку дает ряд эксплуатационных преимуществ, которые напрямую влияют на экономику и безопасность производства.
- Максимальная безопасность в опасных зонах: Конструкция с взрывобезопасным кожухом предотвращает передачу взрыва во внешнюю среду, что защищает персонал и оборудование.
- Высокая надежность и увеличенный ресурс работы: Применение качественных материалов и система встроенного мониторинга температуры обмоток и подшипников минимизирует риск внезапных отказов.
- Универсальность монтажа и подключения: Наличие двух вариантов монтажного исполнения (на лапах или лапах с фланцем) упрощает интеграцию в новые и существующие системы.
- Энергоэффективность и стабильность работы: Высокий КПД (89.5%) и оптимальный коэффициент мощности снижают потери электроэнергии и нагрузку на сеть.
- Совместимость с типовым промышленным оборудованием: Электродвигатель BA 180M6 спроектирован для работы со стандартными насосными группами, вентиляторами и станками, что сокращает время на адаптацию.
Принцип работы в составе системы
Электродвигатель BA 180M6 функционирует на основе классического принципа трехфазного асинхронного двигателя. При подключении к сети 380 В/50 Гц в обмотках статора создается вращающееся магнитное поле. Это поле индуцирует ток в короткозамкнутом роторе, заставляя его вращаться с частотой, близкой к синхронной (1000 об/мин). Вращающий момент через вал диаметром 55 мм передается на исполнительный механизм – насос, вентилятор или иное оборудование. Вся конструкция, включая вывод кабеля и места выхода вала, герметизирована, что исключает контакт внутренних узлов с потенциально взрывоопасной окружающей средой.
Температурный режим работы и срок службы
Данный электродвигатель BA 180M6 рассчитан на продолжительный режим работы (S1). Диапазон температур окружающей среды зависит от климатического исполнения: от -60°C до +40°C для УХЛ 2.5 и от -45°C до +40°C для У2.5. Класс изоляции F допускает нагрев до +155°C. Срок службы агрегата напрямую зависит от соблюдения условий эксплуатации: качества питающего напряжения, отсутствия перегрузок, своевременности сервисного обслуживания (контроль вибрации, замена подшипников, проверка состояния уплотнений). Регулярная фильтрация воздуха в помещении (при его использовании для охлаждения) также продлевает ресурс.
Области применения и типичное оборудование
Электродвигатель BA 180M6 востребован во всех отраслях, где существует риск образования взрывоопасных атмосфер. Он выступает приводом для следующего оборудования:
- Насосные станции и гидростанции: для перекачки легковоспламеняющихся жидкостей, масел, химических реагентов.
- Вентиляционные и аспирационные системы: в цехах лакокрасочных производств, мукомольных комбинатах, химических лабораториях.
- Подъемно-транспортное оборудование: краны, конвейеры в шахтах, на нефтебазах.
- Станочное и прессовое оборудование на металлургических и машиностроительных предприятиях, работающих в опасных зонах.
Типичные ошибки при подборе электродвигателя BA 180M6
Некорректный выбор может привести к преждевременному выходу из строя или несоответствию требованиям безопасности. Избегайте следующих ошибок:
- Подбор исключительно по мощности без учета реального режима работы (частые пуски/остановы, циклическая нагрузка).
- Игнорирование маркировки взрывозащиты (1ExdIIBT4) и ее соответствия категории зоны на объекте.
- Неучет климатического исполнения, особенно при установке на открытых площадках или в неотапливаемых помещениях.
- Пренебрежение типом монтажного исполнения (лапы/фланец), что приводит к дополнительным затратам на адаптеры.
- Подключение к сети с напряжением или частотой, отличной от номинальных значений (380 В, 50 Гц).
Расшифровка обозначения модели BA 180M6
Маркировка двигателя несет в себе ключевую информацию о его конструкции: BA – серия взрывобезопасных двигателей; 180 – высота оси вращения вала над плоскостью установки (в миллиметрах); M – обозначение монтажного исполнения на лапах; 6 – количество полюсов, определяющее синхронную частоту вращения (1000 об/мин).

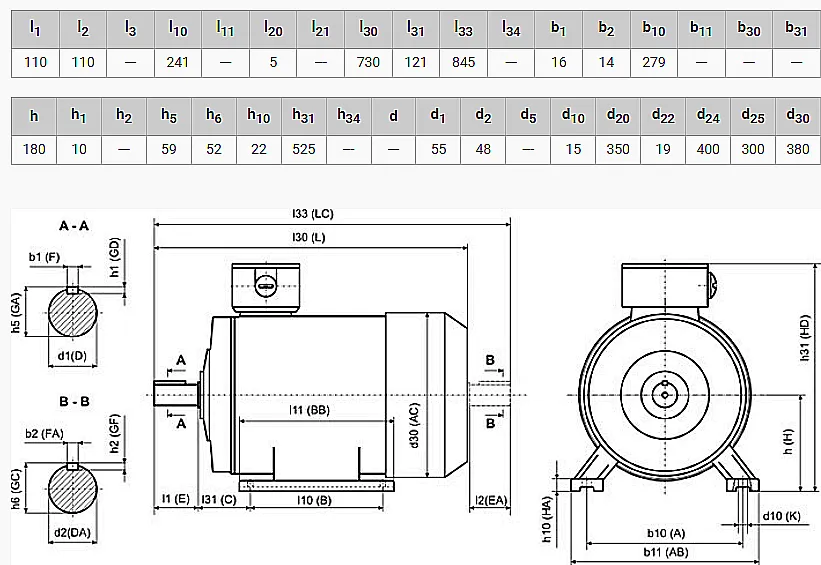

Визуализация и монтажные размеры

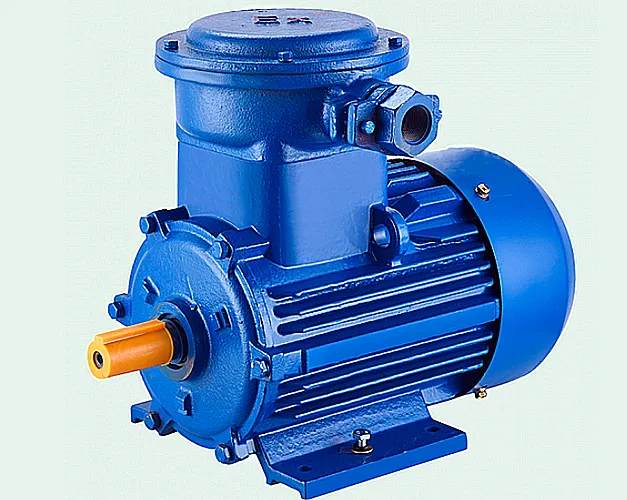

Общий вид электродвигателя BA 180M6 в исполнении на лапах. Видны взрывобезопасный корпус и клеммная коробка.
Вид со стороны вала электродвигателя BA 180M6. Хорошо виден фланец диаметром 400 мм и конец вала диаметром 55 мм.
Примеры заказа различных модификаций
Для оформления заказа вы можете ориентироваться на следующие типовые варианты исполнения электродвигателя BA 180M6:
- Базовая модель: BA 180M6, 18.5 кВт, 1000 об/мин, 380В, монтаж на лапах, степень защиты IP54, климатическое исполнение У2.5.
- Модель с комбинированным креплением: BA 180M6/FL, параметры аналогичны, но с дополнительным фланцем для крепления, степень защиты IP55.
- Модель для северных регионов: BA 180M6/X, с климатическим исполнением УХЛ 2.5 для работы при пониженных температурах.
Конкретные артикулы и наличие на складе уточняйте у наших менеджеров через сайт 777-gidra.ru.
