Электродвигатель ВА 280 М8БУ2

Электродвигатель ВА 280 М8БУ2 представляет собой трехфазный асинхронный двигатель с короткозамкнутым ротором, спроектированный для эксплуатации в условиях повышенного риска. Данная модель предназначена для привода насосных агрегатов, компрессоров, вентиляторов и другого оборудования в составе гидравлических станций, работающих на взрывоопасных производствах.

Описание и назначение

Двигатель ВА 280 М8БУ2 входит в серию взрывозащищенных агрегатов, предназначенных для установки на внутренних и наружных производственных площадках. Основной его функцией является надежный и безопасный привод механизмов в отраслях, где возможно образование взрывоопасных смесей газов, паров или пыли с воздухом.

Модель обеспечивает стабильную производительность гидравлических систем, напрямую влияя на рабочее давление и непрерывность технологических процессов. Исполнение двигателя соответствует строгим требованиям для взрывоопасных зон.

Начальник участка спрашивает у инженера: — Почему электродвигатель ВА 280 М8БУ2 стоит у нас в герметичном боксе? Мы же не на химическом заводе работаем! Инженер отвечает: — Так это наш снабженец на всякий случай, говорит: «Защита от взрыва цен от снабженцев конкурентов!»

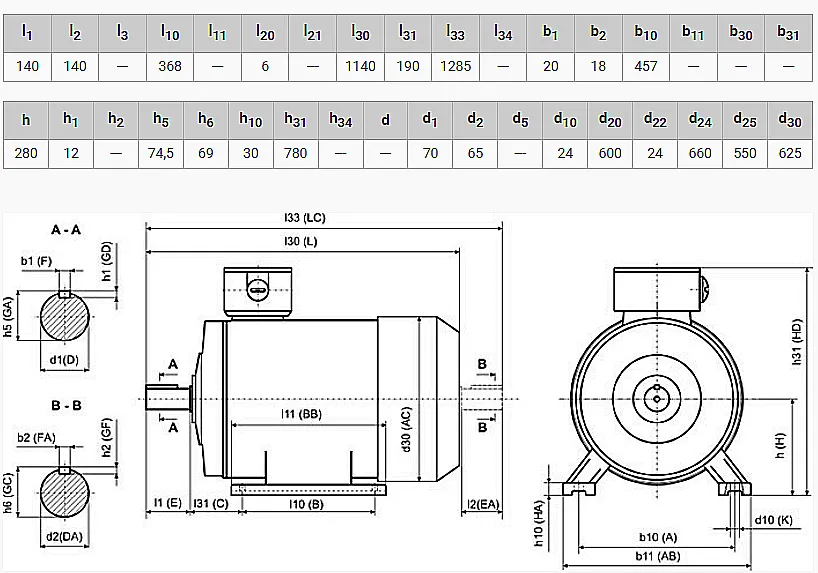

Технические характеристики двигателя ВА 280 М8БУ2

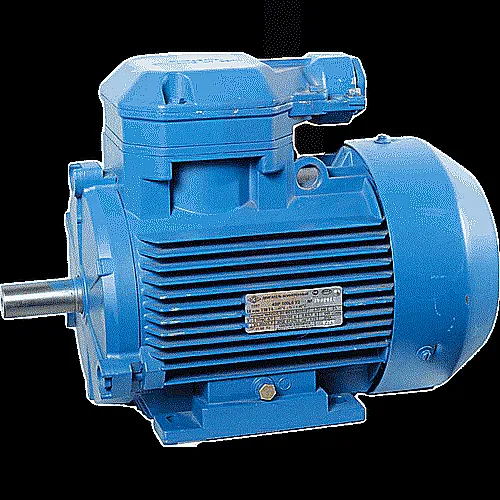

Общий вид взрывозащищенного электродвигателя ВА280М8БУ2.

Преимущества и особенности эксплуатации

Использование двигателя ВА 280 М8БУ2 в составе гидравлических систем и насосных групп дает пользователю ряд эксплуатационных выгод:

Безопасность и соответствие требованиям. Агрегат сертифицирован для работы в средах с взрывоопасными смесями категорий IIА, IIВ и температурных групп Т1-Т4. Это гарантирует бесперебойную работу гидростанций на химических, нефтеперерабатывающих и газовых объектах.

Высокая надежность и увеличенный ресурс. Конструкция и материалы, выбранные для ВА280М8БУ2, рассчитаны на длительную работу в условиях циклических и постоянных нагрузок. Это напрямую влияет на ресурс всей насосной установки, снижая частоту капитальных ремонтов.

Стабильность рабочего давления. Плавный пуск и устойчивая работа двигателя даже при незначительных колебаниях напряжения в сети обеспечивают стабильные обороты насоса. Это ключевой фактор для поддержания постоянного давления в гидравлическом контуре.

Универсальность монтажа. Наличие трех вариантов исполнения по креплению (лапы, фланец, комбинированное) значительно упрощает установку двигателя на существующее оборудование или проектирование новых гидростанций. Это сокращает время и затраты на монтажные работы.

Совместимость с типовым оборудованием. Высота оси вала 280 мм и стандартные посадочные размеры делают электродвигатель ВА 280 М8БУ2 полностью совместимым с большинством промышленных гидравлических насосов и муфт, что облегчает замену и модернизацию.

Принцип работы в составе гидросистемы

В гидравлических установках электродвигатель ВА 280 М8БУ2 выполняет роль первичного силового привода. Он преобразует электрическую энергию трехфазной сети 380В в механическую энергию вращения вала. На этот вал напрямую или через муфту устанавливается ротор гидравлического насоса (шестеренного, пластинчатого, аксиально-поршневого).

Вращение насоса создает поток рабочей среды (масла, эмульсии, специальной жидкости), который, проходя через систему клапанов, фильтров и гидрораспределителей, создает и регулирует давление в исполнительных механизмах – гидроцилиндрах или гидромоторах. Надежность всего этого цикла напрямую зависит от стабильной работы приводного электродвигателя.

Температурный режим и ресурс работы

Электродвигатель ВА280М8БУ2 рассчитан на длительную непрерывную работу. Допустимый диапазон температур окружающей среды зависит от конкретного исполнения и класса изоляции, но, как правило, составляет от -40°С до +40°С. Для пуска при отрицательных температурах могут потребоваться дополнительные средства подогрева.

Срок службы двигателя определяется несколькими ключевыми факторами. Качество питающего напряжения, отсутствие перекосов фаз и частых пусков/остановов положительно влияют на ресурс подшипниковых узлов и обмотки. В контексте работы с гидравлической системой критически важным является отсутствие радиальных и осевых перегрузок на валу со стороны насоса, а также поддержание надлежащего уровня фильтрации масла в системе охлаждения, если таковая используется.

Вид на взрывозащищенную клеммную коробку двигателя ВА 280 М8БУ2.

Область применения и типы оборудования

Электродвигатель ВА 280 М8БУ2 находит применение в качестве привода для широкого спектра оборудования на взрывоопасных производствах:

Гидравлические силовые агрегаты (гидростанции). Для питания прессового оборудования, станков с ЧПУ, испытательных стендов в нефтегазовой и химической промышленности.

Насосные группы и агрегаты. Привод насосов для перекачки нефтепродуктов, химически активных жидкостей, маслосистем турбин и компрессоров.

Вентиляторное и компрессорное оборудование. Для систем вентиляции и воздухоснабжения взрывоопасных зон, пневматических систем, работающих на сжатом воздухе или инертных газах.

Конвейерные линии и грузоподъемные механизмы на производствах, где присутствуют взрывоопасные пыли или пары.

Типичные ошибки при подборе

При выборе аналога или замене электродвигателя ВА 280 М8БУ2 специалисты часто допускают следующие ошибки:

• Игнорирование класса взрывозащиты. Установка обычного двигателя вместо взрывозащищенного в опасной зоне категорически запрещена и ведет к риску аварии.

• Несоответствие способа монтажа (IM). Неправильно подобранное исполнение по креплению (например, IM1081 вместо требуемого IM3081) делает невозможной установку без доработок фундамента или рамы.

• Неверный подбор по мощности и оборотам. Мощность менее 75 кВт приведет к перегрузке и выходу из строя, а несоответствие частоты вращения (750 об/мин) изменит производительность и давление, создаваемое гидронасосом.

• Учет только напряжения сети. Помимо напряжения 380В, необходимо проверять соответствие схемы соединения обмоток («звезда»/«треугольник») и возможность работы от частотного преобразователя, если он используется.

Расшифровка условного обозначения ВА280М8БУ2

ВА – серия взрывозащищенных асинхронных двигателей.
280 – высота оси вращения вала в миллиметрах (габаритный размер).
М – установочный размер по длине станины (средняя длина).
8 – число полюсов, определяющее синхронную частоту вращения (750 об/мин).
Б – обозначение степени защиты и способа охлаждения (в данном контексте – с пристроенным вентилятором).
У2 – климатическое исполнение по ГОСТ 15150 (для умеренного климата, категория размещения 2 – на открытом воздухе под навесом).
Цифра «2» в конце также может указывать на категорию размещения.

Примеры заказа и совместимость

При оформлении заказа важно точно указать все параметры, влияющие на совместимость:

1. Базовая модель для замены: Электродвигатель ВА280М8БУ2 IM1081. Исполнение на лапах, стандартное для большинства насосных агрегатов.

2. Для монтажа на фланец насоса: Электродвигатель ВА280М8БУ2 IM3081. С фланцевым креплением, требует точного соответствия посадочных размеров фланца насоса.

3. Универсальный вариант: Электродвигатель ВА280М8БУ2 IM2081. Комбинированное крепление (лапы + фланец), дает максимальную гибкость при монтаже.

Проверить совместимость по габаритам можно, сравнив межосевые расстояния отверстий в лапах или размеры и расположение отверстий во фланце с паспортными данными заменяемого агрегата или проектной документацией.
