Электродвигатель ВА 250 М2

Электродвигатель ВА 250 М2 — это взрывозащищенный трехфазный асинхронный электродвигатель с короткозамкнутым ротором. Он предназначен для продолжительного режима работы в качестве привода для насосов, вентиляторов, компрессоров и иного оборудования, эксплуатируемого во взрывоопасных зонах категории II (газовая среда). Основная задача модели — обеспечить надежное и безопасное вращение навесного оборудования в условиях риска образования взрывчатых газо- и паровоздушных смесей.

Описание и назначение

Электродвигатель ВА 250 М2 представляет собой силовой агрегат, разработанный для эксплуатации в газовой взрывоопасной атмосфере. Он питается от сети 380 Вольт, 50 Герц и развивает номинальную мощность 90 киловатт. Устройство конструктивно исключает возможность передачи продуктов взрыва из внутренней полости корпуса в окружающую среду, что обеспечивается взрывонепроницаемой оболочкой и герметизацией всех соединений.

Основные размеры и параметры

Серия ВА 250 М2 представлена в нескольких вариантах исполнения, влияющих на габариты и вес. Ниже приведены ключевые параметры для наиболее распространенной модификации.

– Думаете, ваш новый взрывозащищенный электродвигатель ВА 250 М2 слишком дорог?
– Да нет, это просто первая партия из десяти. Остальные девять входят в стоимость ремонта оборудования после взрыва от обычного двигателя.

Технические характеристики

Эксплуатационные и конструктивные параметры электродвигателя ВА 250 М2 регламентированы для обеспечения максимальной безопасности и надежности.

Преимущества и особенности эксплуатации

Выбор электродвигателя ВА 250 М2 для опасных производств обеспечивает ряд эксплуатационных преимуществ:

1. Гарантированная безопасность. Конструкция с взрывонепроницаемой оболочкой (Exd) полностью соответствует строгим требованиям для работы в газовых средах категории II. Это минимизирует риски аварий и обеспечивает допуск оборудования к эксплуатации в контролирующих органах.

2. Высокая надежность и ресурс. Исполнение по классу изоляции F и наличие встроенных датчиков контроля температуры обмотки и подшипников способствуют ранней диагностике потенциальных поломок. Это увеличивает межремонтные интервалы и общий срок службы двигателя.

3. Универсальность монтажа. Электродвигатель ВА 250 М2 предлагается в двух базовых исполнениях: на лапах (IM 1001) и комбинированном «лапы + фланец» (IM 2001). Это упрощает интеграцию как в новые проекты, так и при замене вышедшего из строя привода на существующей платформе. Прочный вал диаметром 65 мм рассчитан на значительные радиальные и осевые нагрузки.

4. Энергоэффективность. Высокие показатели КПД (93,5%) и коэффициента мощности (0,93) снижают потери электроэнергии и нагрузку на питающую сеть, что особенно важно для промышленных объектов с большим парком оборудования.

5. Адаптивность к условиям. Степень защиты от пыли и влаги IP54/IP55 и климатическое исполнение для умеренного (У), тропического (Т) и холодного (УХЛ) климата позволяют использовать электродвигатель ВА 250 М2 в самых разных регионах России и СНГ, включая объекты, расположенные на открытых площадках.

Принцип работы

При подаче трехфазного напряжения 380В на обмотки статора внутри корпуса электродвигателя ВА 250 М2 создается вращающееся магнитное поле. Это поле индуцирует токи в короткозамкнутом роторе, заставляя его вращаться с частотой, близкой к синхронной (3000 об/мин). Крутящий момент передается через выходной вал на присоединенное оборудование (насос, вентилятор и т.п.). Вся активная часть (статор и ротор) заключена во взрывонепроницаемую оболочку. В случае редкого внутреннего возгорания или взрыва горючей смеси, проникшей внутрь корпуса, эта оболочка выдержит давление и предотвратит передачу пламени и продуктов взрыва во внешнюю взрывоопасную среду через специально спроектированные, охлаждаемые щели.

Температурный режим и ресурс

Электродвигатель ВА 250 М2 рассчитан на непрерывный режим работы (S1). Допустимый диапазон температур окружающей среды зависит от климатического исполнения: для У2.5 от -45°C до +40°C. Температурный класс T4 указывает на то, что максимальная температура поверхности корпуса не превысит +135°C при любых режимах работы, включая перегрузку. Такой запас прочности значительно увеличивает ресурс работы. На долговечность двигателя также положительно влияют: наличие системы контроля температуры, высокий класс изоляции и надежная система защиты от влаги и пыли. Для продления срока эксплуатации критически важно соблюдать рекомендованные графики ТО, использовать масла соответствующих марок при обслуживании подшипников и обеспечивать качественное электропитание.

Области применения

Электродвигатель ВА 250 М2 находит применение в отраслях, где требуется безопасный привод для оборудования, работающего в присутствии газов и паров, способных образовывать взрывоопасные смеси с воздухом:

• Горнодобывающая промышленность: привод вентиляторов главного проветривания, насосов водоотлива, конвейеров в шахтах.

• Нефтегазовая и химическая промышленность: привод насосов для перекачки летучих жидкостей и газов, мешалок реакторов, компрессоров на установках подготовки и переработки.

• Лакокрасочное и деревообрабатывающее производство: привод вытяжных и приточных вентиляционных систем, транспортеров в зонах нанесения ЛКМ.

• Мукомольные и зерноперерабатывающие комбинаты: привод оборудования в зонах, где возможно образование взвеси пыли, хотя основная защита здесь от газов.

• Объекты энергетики: привод аварийных насосов на газовых электростанциях.

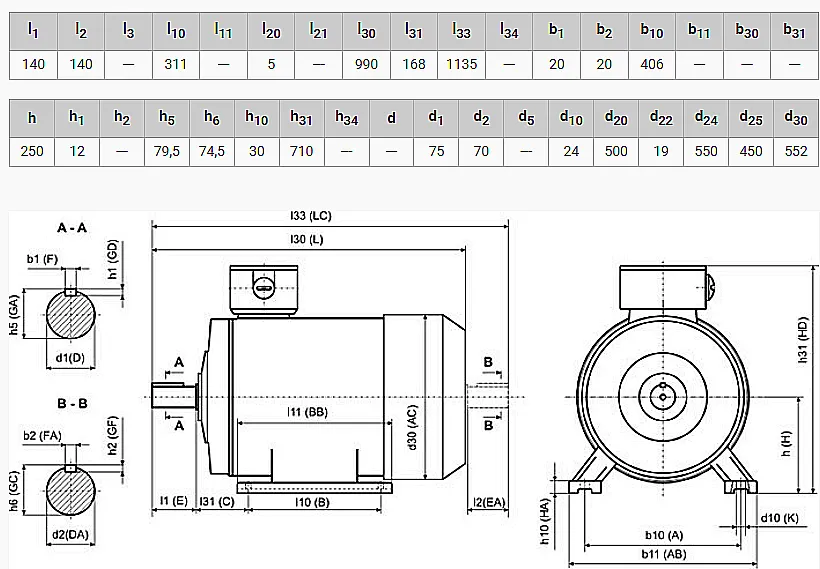

Габаритные и присоединительные размеры

Вид электродвигателя ВА 250 М2 со стороны приводного вала.

Боковой вид электродвигателя ВА 250 М2 в исполнении на лапах.

Для проверки совместимости электродвигателя ВА 250 М2 с существующей установкой необходимо сверять размеры посадочных лап или фланца, а также диаметр, длину и шпоночный паз вала (65 мм). Расстояние между отверстиями в лапах составляет 710x710 мм. Центр тяжести и масса агрегата требуют проверки несущей способности фундамента или рамы.

Условное обозначение

Расшифровка индекса модели электродвигателя ВА 250 М2:
ВА – серия взрывозащищенных асинхронных двигателей.
250 – условный габарит (высота оси вращения) примерно 250 мм (фактическая высота от центра вала до основания лап).
М – вариант длины сердечника статора и магнитопровода (указывает на мощность в данной серии).
2 – количество полюсов (2 полюса = синхронная скорость 3000 об/мин).

Состав ремкомплекта и часто заменяемые узлы

При сервисном обслуживании электродвигателя ВА 250 М2 чаще всего требуют замены следующие элементы:

Типичные ошибки при подборе

1. Игнорирование маркировки взрывозащиты. Установка двигателя с классом защиты, не соответствующим категории взрывоопасной зоны объекта, запрещена и опасна.
2. Неверный выбор монтажного исполнения. Невнимательность к типу крепления (лапы или фланец) приводит к необходимости дорогостоящей переделки плиты или рамы.
3. Пренебрежение климатическим исполнением. Использование двигателя У2.5 в условиях тропического или морского климата без дополнительной защиты резко сокращает ресурс.
4. Ошибка в расчете пусковых токов. Мощный электродвигатель ВА 250 М2 имеет высокий пусковой ток, что требует проверки возможностей питающей сети и пусковой аппаратуры.
5. Несоответствие частоты вращения. Необходимо точно согласовывать требуемые обороты навесного оборудования (насоса, вентилятора) с номинальной частотой вращения вала двигателя (3000 об/мин).

Примеры заказа

Для корректного оформления заказа на электродвигатель ВА 250 М2 укажите следующие параметры:
Пример 1 (базовый): Электродвигатель ВА 250 М2, 90 кВт, 3000 об/мин, 380В, исполнение IM 1001 (на лапах), степень защиты IP54, климатическое исполнение У2.5.
Пример 2 (фланцевый): Электродвигатель ВА 250 М2, 90 кВт, 3000 об/мин, 380В, исполнение IM 2001 (лапы+фланец), степень защиты IP55, климатическое исполнение УХЛ2.5.
Пример 3 (под специфику объекта): Электродвигатель ВА 250 М2 с дополнительным комплектом термодатчиков и выводом на клеммную коробку для подключения к системе АСУ ТП.
