Электродвигатель 4ВР 80А6

Электродвигатель 4ВР 80А6 представляет собой асинхронный трехфазный взрывозащищенный мотор с короткозамкнутым ротором. Основное назначение – привод стационарного оборудования (насосов, конвейеров, вентиляторов, компрессоров), работающего во взрывоопасных зонах химических, нефтеперерабатывающих, газовых и горнодобывающих предприятий.

Краткое описание и основные параметры

Базовая модель данного двигателя рассчитана на напряжение 380 В при частоте сети 50 Гц. Исполнение по взрывозащите 1ExdeIIBT4 позволяет использовать агрегат в помещениях категории II, где возможно образование взрывоопасных смесей газов или паров с воздухом, относящихся к группам Т1, Т2, Т3, Т4. Основной режим работы – продолжительный S1. Поставляется в различных климатических исполнениях (У2.5, Т2.5, УХЛ 2.5) со степенью защиты от влаги и пыли IP54 или IP55.

Ключевой особенностью электродвигателя 4ВР 80А6 является соответствие его габаритов и мощностей отечественному стандарту РС-3031. Данный агрегат является полным аналогом популярных моторов серий ВА и АИМУ и может их заменять, что особенно важно при модернизации или ремонте существующего парка оборудования. Модель 4ВР 80А6 отличается от двигателей серии 4ВС, ориентированных на стандарты CENELEC.

Масса и габаритные размеры ключевой модели серии 4ВР 80А6: масса составляет около 15 кг (зависит от исполнения), габаритные размеры (ВхДхГ) – 204,5x296,5x180 мм. Диаметр выходного вала равен 22 мм. Для моделей с фланцевым креплением используется стандартный фланец диаметром 200 мм.

На предприятии выбирают новый электродвигатель 4ВР 80А6 для опасного участка. Инженер спрашивает у начальника: «Можно ставить обычный или лучше взрывозащиту?» Начальник, смотря на схему с метаном, отвечает: «Лучше ставь тот, что не станет последним звеном в нашей карьерной цепочке».

Преимущества и особенности эксплуатации

• Снижение рисков и простоев. Использование электродвигателя 4ВР 80А6 с сертифицированной взрывозащитой 1ExdeIIBT4 позволяет избежать аварийных остановок производства и выполнения дорогостоящих предписаний контролирующих органов.
• Повышенный ресурс работы. Конструкция взрывонепроницаемой оболочки (исполнение «d») обеспечивает защиту внутренних узлов от агрессивной среды, продлевая срок службы изоляции обмоток и подшипников.
• Универсальность монтажа. Доступны несколько монтажных исполнений (IM1081/1082 на лапах, IM2081/2082 на лапах и фланце, IM3081/3082 на фланце), что обеспечивает удобную установку как на замену вышедшим из строя агрегатам, так и в новые схемы.
• Высокая надежность пуска. Параметры электродвигателя 4ВР 80А6, такие как кратность пускового момента (2,1) и максимального момента (2,2), гарантируют стабильный запуск под нагрузкой, что критично для приводов насосов и вентиляторов.
• Совместимость с инфраструктурой. Стандартная привязка габаритов по РС-3031 делает этот электродвигатель взаимозаменяемым с моторами серий ВА и АИМУ, что упрощает логистику запасных частей и сокращает время на подбор.

Принцип работы и конструктивные особенности

Электродвигатель 4ВР 80А6 функционирует по классическому принципу асинхронной машины. При подаче трехфазного напряжения на статорные обмотки создается вращающееся магнитное поле, которое индуцирует ток в короткозамкнутом роторе. Взаимодействие этих полей приводит ротор во вращение с частотой, немного меньшей синхронной (1000 об/мин при 50 Гц).

Особенность данной модели заключается в исполнении по взрывозащите. Корпус электродвигателя 4ВР 80А6 представляет собой взрывонепроницаемую оболочку. Это означает, что любая искра или взрыв, которые теоретически могут возникнуть внутри корпуса (например, при коммутации в клеммной коробке или от неисправной обмотки), не смогут проникнуть во внешнюю взрывоопасную среду. Фланцевые соединения и выход вала выполнены с такими зазорами и длинами, чтобы пламя и горячие газы успевали остыть до безопасной температуры, прежде чем покинуть корпус.

Температурный режим и факторы, влияющие на ресурс

Электродвигатель 4ВР 80А6 рассчитан на продолжительную работу (режим S1) в определенном климатическом исполнении. Допустимый диапазон температур окружающей среды указан в маркировке исполнения (У2.5, Т2.5, УХЛ 2.5).

На ресурс двигателя, помимо соблюдения электрических параметров (напряжение, частота), напрямую влияют следующие факторы:

• Качество обслуживания подшипниковых узлов: своевременная замена смазки и контроль вибрации.
• Отсутствие перегрузок по току, которые ведут к перегреву обмоток и сокращению срока службы изоляции.
• Чистота и защита: несмотря на степень защиты IP54/IP55, рекомендуется избегать прямого попадания струй воды и длительного воздействия агрессивных химических сред на корпус.
• Правильность монтажа и центровки с приводным механизмом (насосом, редуктором), что исключает перекосы и повышенную нагрузку на вал и подшипники.

Область применения и типовое оборудование

Электродвигатель 4ВР 80А6 находит свое применение в качестве привода для оборудования, установленного во взрывоопасных зонах. Типичные сферы использования включают:

• Химическая и нефтехимическая промышленность: приводы циркуляционных, дозировочных и перекачивающих насосов для различных сред, вентиляторы вытяжные и приточные.
• Нефте- и газодобыча: оборудование насосных станций, установок подготовки сырья, системы вентиляции на технологических площадках.
• Угольная промышленность и обогатительные фабрики: приводы конвейеров, вентиляторов главного проветривания, дымососов.
• Лакокрасочное и фармацевтическое производство: приводы мешалок, миксеров, вытяжных систем в зонах работы с растворителями.

Мощности в 0,75 кВт (примерно 1 л.с.) и частоты вращения 920 об/мин достаточно для работы с компактными насосными группами малой и средней производительности, а также с осевыми вентиляторами.

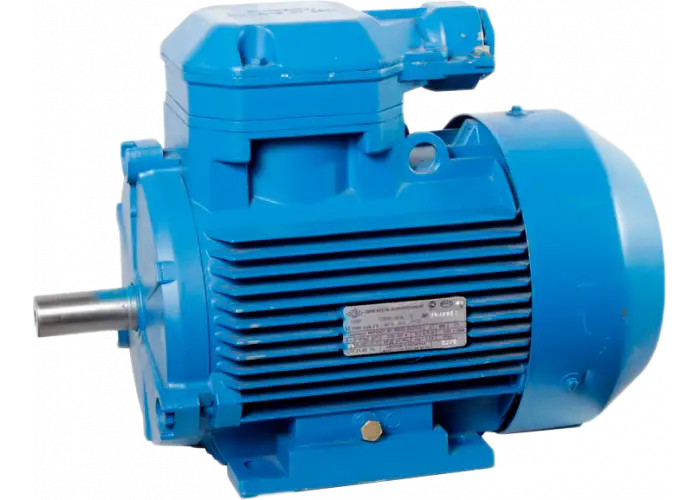

Электродвигатель 4ВР 80А6 в исполнении на лапах (IM1081/IM1082). Видны клеммная коробка и корпус во взрывозащищенном исполнении.

Расшифровка условного обозначения 4ВР 80А6

Индекс модели содержит всю ключевую информацию для инженерного подбора:

• 4ВР – серия взрывозащищенных асинхронных электродвигателей с короткозамкнутым ротором.
• 80 – высота оси вращения вала (габарит). В данном случае 80 мм.
• А – обозначает длину сердечника статора (установочный размер по длине). «А» соответствует одной из стандартных длин.
• 6 – количество полюсов. Для данной модели – 6 полюсов, что определяет синхронную частоту вращения (1000 об/мин).

Таким образом, по маркировке 4ВР 80А6 специалист сразу определяет тип мотора, его габарит и примерную частоту вращения.

Габаритные и присоединительные размеры для проверки совместимости

При замене старого двигателя или проектировании новой установки необходимо сверить механические присоединительные размеры. Для проверки совместимости с уже имеющимся приводным агрегатом необходимо измерить:

• Диаметр и длину выходного вала (22 мм для 4ВР 80А6).
• Расстояние между монтажными лапами (если используется исполнение на лапах).
• Диаметр и расположение крепежных отверстий на фланце (если используется фланцевое исполнение).

Сверив эти данные с габаритным чертежом, можно точно определить, подходит ли электродвигатель 4ВР 80А6 для установки, или потребуется переходная плита или иная адаптация.

Схема габаритных и присоединительных размеров электродвигателя взрывозащищенного 4ВР 80А6 в исполнении на лапах IM1081 (B3).

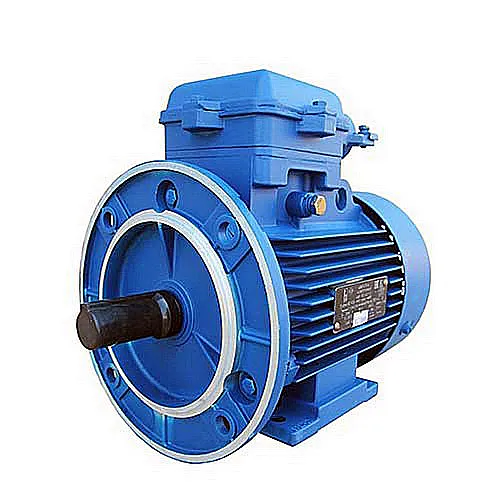

Общий вид корпуса двигателя 4ВР 80А6, демонстрирующий массивность и прочность взрывонепроницаемой оболочки.

Типичные ошибки при подборе взрывозащищенного двигателя

• Игнорирование класса взрывозащиты и температурного класса (Т4). Установка двигателя с несоответствующим классом взрывозащиты (например, ниже требуемого) в опасную зону является грубым нарушением техники безопасности.
• Выбор только по мощности и оборотам без учета монтажного исполнения (лапы/фланец). Это приводит к необходимости дополнительных работ по переделке рамы или переходной плиты.
• Неучет климатического исполнения. Использование двигателя исполнения У2.5 в условиях повышенной влажности тропического климата (Т2.5) или на открытом воздухе сократит его ресурс.
• Замена на аналог без проверки габаритной взаимозаменяемости. Даже серии-аналоги (ВА, АИМУ) могут иметь небольшие различия в размерах, которые критичны для плотной компоновки оборудования.

Примеры оформления заказа с различными исполнениями

Для корректного заказа электродвигателя 4ВР 80А6 необходимо указать полное условное обозначение, включая монтажное и климатическое исполнения, а также степень защиты IP. Например:

• Базовая модель для замены в стандартных условиях: 4ВР 80А6, IM1081, У2.5, IP55. Исполнение на лапах для умеренного климата.
• Модель для монтажа на фланец в условиях тропического климата: 4ВР 80А6, IM3081, Т2.5, IP54.
• Модель с комбинированным креплением (лапы+фланец) для холодного климата: 4ВР 80А6, IM2081, УХЛ2.5, IP55.

Код ТН ВЭД и поставляемые компоненты

Для таможенного оформления двигатели данной серии классифицируются под Кодом ТН ВЭД 8501 51 100 0 – «Электродвигатели переменного тока многофазные мощностью не более 0,75 кВт».
