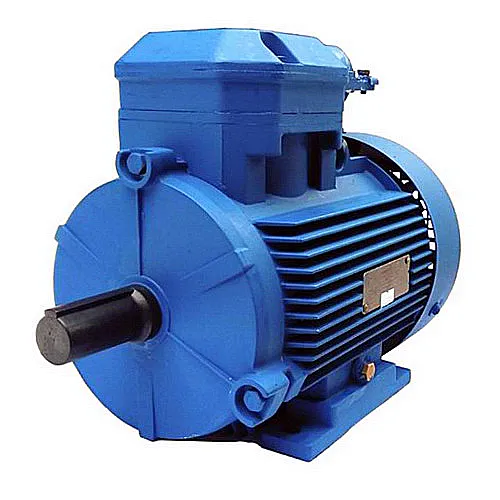

Электродвигатель 4ВР 112МВ8 представляет собой трехфазный асинхронный двигатель с короткозамкнутым ротором, оснащенный взрывонепроницаемой оболочкой. Основное назначение — безопасный привод стационарного оборудования, такого как насосы, вентиляторы, конвейеры, в зонах с возможным образованием взрывоопасных газовых или паровых смесей. Данный электродвигатель 4ВР 112МВ8 рассчитан на продолжительную работу в режиме S1 от сети 380 В, 50 Гц.
Технические параметры электродвигателя 4ВР 112МВ8
| Параметр | Значение |
|---|
| Модель двигателя | 4ВР |
| Номинальная мощность, кВт | 3 |
| Частота вращения, об/мин | 750 |
| Напряжение питания, В | 380 |
| Количество фаз | 3 |
| Стандарт по габаритам | ГОСТ Р 51689-2000 |
| Диаметр вала, мм | 32 |
| Высота оси вала, мм | 112 |
| КПД, % | 79 |
| Коэффициент мощности, cos φ | 0.74 |
| Кратность пускового момента Мп/Мн | 1.8 |
| Кратность максимального момента Mmax/Мн | 2.2 |
| Кратность пускового тока Iп/Iн | 6.0 |
| Класс защиты IP | IP54 |
| Масса, кг | 52.4 |
| Страна производства | Беларусь |
Габаритные размеры и вес
| Параметр | Значение |
|---|
| Высота оси вала, мм | 112 |
| Диаметр вала, мм | 32 |
| Масса, кг | 52.4 |
| Код ТН ВЭД (примерный) | 8501 51 100 0 |
Спросили как-то у наладчика: 'Чем отличается обычный двигатель от взрывозащищенного, например, электродвигатель 4ВР 112МВ8?' Он ответил: 'Обычный может взорваться от перегрузки, а этот — нет, он специально обучен!'
Преимущества и особенности эксплуатации электродвигателя 4ВР 112МВ8
- Безопасность во взрывоопасных условиях — исполнение по взрывозащите 1ExdellBT4 (Ex d) предотвращает воспламенение внешней среды.
- Надежность и долгий ресурс — конструкция с чугунным корпусом и продолжительным режимом работы S1 обеспечивает стабильность в тяжелых условиях.
- Универсальность монтажа — доступны варианты установки на лапах (IM1081), на лапах и фланце (IM2081) или на фланце (IM3081).
- Энергоэффективность — высокий КПД 79% и оптимальный коэффициент мощности снижают потребление электроэнергии.
- Совместимость с типовым оборудованием — соответствие российским стандартам упрощает замену устаревших двигателей серий ВА и АИМУ.
Принцип работы асинхронного двигателя
Электродвигатель 4ВР 112МВ8 функционирует за счет создания вращающегося магнитного поля трехфазной обмоткой статора. Это поле индуцирует токи в короткозамкнутом роторе, генерация электромагнитного момента приводит к вращению вала. Взрывонепроницаемая оболочка гарантирует, что любые внутренние искры или дуги не проникнут во внешнюю взрывоопасную среду.
Температурный режим работы и срок службы
Электродвигатель 4ВР 112МВ8 рассчитан на эксплуатацию в диапазоне температур окружающей среды от -40°C до +40°C, что позволяет использовать его в неотапливаемых помещениях и в большинстве регионов России. Ресурс работы достигает 15-20 лет при условии своевременного обслуживания подшипников, контроля качества питающего напряжения и отсутствия перегрузок.
Область применения электродвигателя 4ВР 112МВ8
Данная модель двигателя широко применяется на предприятиях с повышенными требованиями к промышленной безопасности: в химической, нефтеперерабатывающей, газодобывающей, горнодобывающей и металлургической отраслях. Электродвигатель 4ВР 112МВ8 используется для привода насосных станций, вентиляционных установок, конвейерных линий, мешалок и другого оборудования, работающего в помещениях классов взрывоопасности II.
Ремонт и обслуживание
Наиболее часто заменяемыми элементами в электродвигателе 4ВР 112МВ8 являются подшипники качения и уплотнительные манжеты вала. Их износ обусловлен длительной эксплуатацией, вибрациями, несвоевременной смазкой или попаданием загрязнений.
| Наименование запчасти | Условия износа |
|---|
| Подшипник | Постепенный износ от постоянного вращения, высокая нагрузка, недостаточная смазка |
| Уплотнение вала (манжета) | Старение резины от температурных циклов, воздействие масла или агрессивных сред |
Типичные ошибки при подборе электродвигателя
- Пренебрежение классом взрывозащиты — установка двигателя без маркировки 1ExdellBT4 в зонах, где это требуется.
- Неверный выбор монтажного исполнения — неправильное крепление (лапы, фланец) затрудняет установку и выравнивание.
- Игнорирование режима работы S1 — применение в повторно-кратковременных режимах без проверки теплового расчета.
- Несоответствие параметров сети — подключение к напряжению, отличному от 380 В, без учета возможности перемотки обмоток.
Расшифровка обозначения модели 4ВР 112МВ8
- 4ВР — серийное обозначение взрывозащищенных асинхронных электродвигателей.
- 112 — высота оси вращения вала в миллиметрах.
- М — указывает на материал корпуса (чугун).
- В8 — обозначение климатического исполнения и степени защиты (для умеренного климата, категория размещения 1).

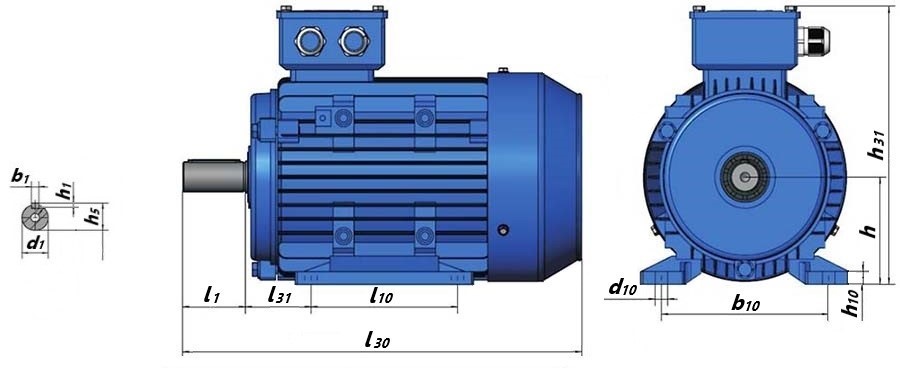

Габаритные и присоединительные размеры
Общий вид электродвигателя 4ВР 112МВ8 с указанием основных габаритных размеров для проверки совместимости в раме оборудования.
Вид на конец вала электродвигателя 4ВР 112МВ8 диаметром 32 мм для подсоединения муфты или шкива.
Примеры оформления заказа
- Базовая комплектация — Электродвигатель 4ВР 112МВ8, 380 В, 50 Гц, 750 об/мин, исполнение IM1081 (на лапах), вес 52.4 кг.
- Модель с фланцевым креплением — Электродвигатель 4ВР 112МВ8, 380 В, 50 Гц, 750 об/мин, исполнение IM2081 (лапы + фланец).
- Исполнение под иное напряжение — Электродвигатель 4ВР 112МВ8, 660 В, 50 Гц, 750 об/мин, исполнение IM1081.
Компания ГИДРАВЛИКА, являясь официальным поставщиком бренда ГИДРАВЛИК, осуществляет поставки электродвигателя 4ВР 112МВ8 по всей России и странам СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши специалисты предоставляют технические консультации, помощь в подборе аналогов и сервисное сопровождение. Для заказа или уточнения параметров воспользуйтесь разделом Контакты или оставьте заявку на сайте.
